Paso 7: La construcción

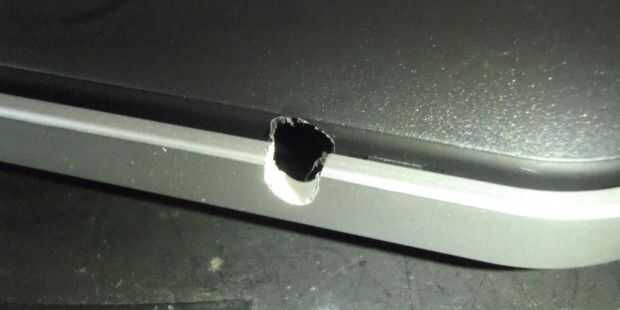

Con el circuito diseñado y firmware cargado, es hora de construir el producto final! La escala es bastante delgada, pero con algunos colocación inteligente de los nuevos componentes podemos encajar en la carcasa original por lo que se ve bien. El primer paso es cortar un pequeño agujero en la parte delantera la escala para un botón de reset. Esto permite un usuario restablecer la escala si está actuando extraño...

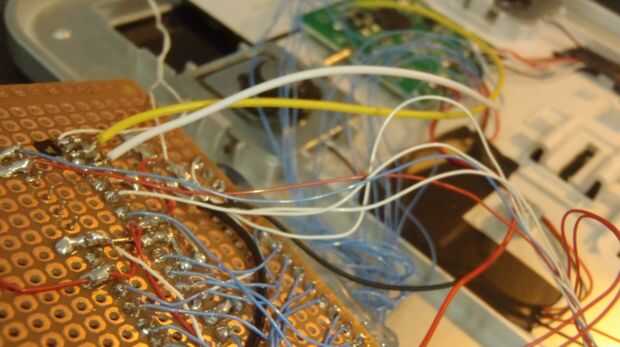

He elegido a mano soldadura que todo en una tabla pequeña perf, pero un PCB personalizado con componentes superficiales del montaje sería una mejor opción.
Si recuerdan de la LCD lector Instructable, hay mucho espacio vacío dentro de la escala, a no mucho espacio vertical.

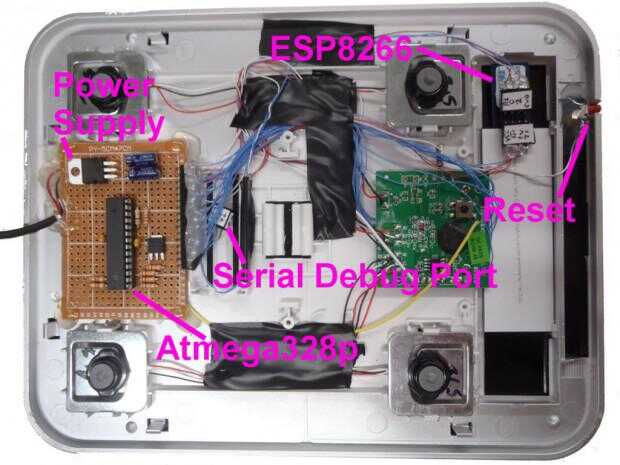

Después de dremeling el plástico del compartimiento de la batería, el circuito soldado encaja perfectamente cerca de la parte posterior de la escala, con los cables funcionando hacia adelante a la pantalla LCD y el ESP8266. El módulo de WiFi deberá colocarse como mucho hacia adelante como sea posible - menos interferencias de la señal de RF desde la jarra de café.
Es muy importante que la escala es apoyada solamente por las células de carga de cuatro - así es cómo funciona! Si cualquier peso es soportado por los circuitos o cualquiera de las partes que hemos añadido, la escala no será precisa. Realmente tuve que cortar un agujero pequeño en el caso de la parte inferior para hacer espacio para la parte superior de la ATmega328p - otras piezas de montaje en superficie de razón en un PCB sería mejor.
