Paso 3: Cableado todos los componentes eléctricos
En este punto su envase debe ser resistente al agua. Ahora voy al cable de los diferentes componentes.

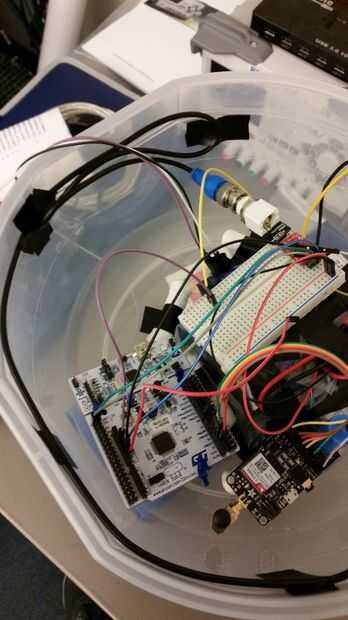

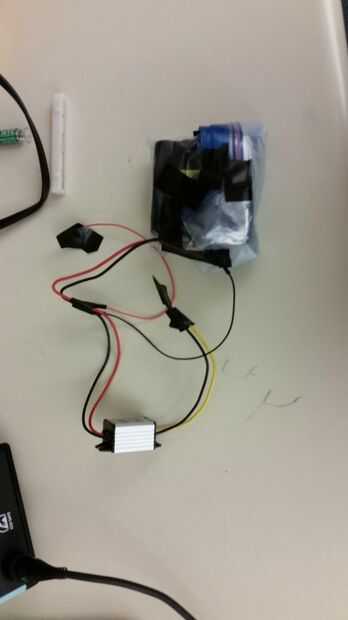

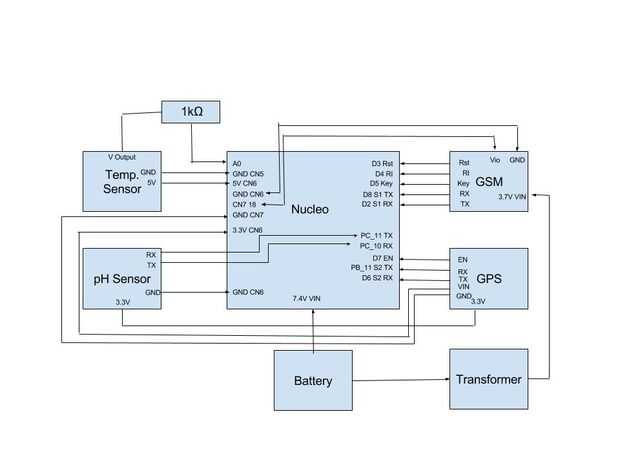

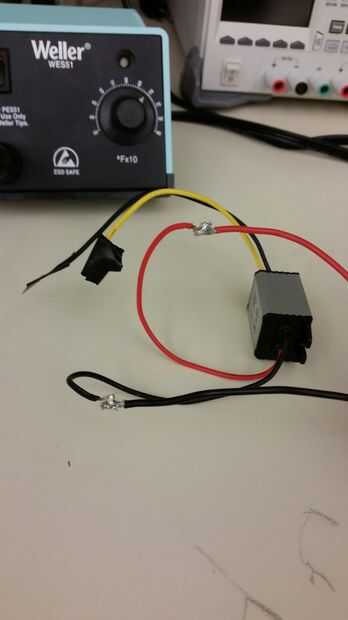

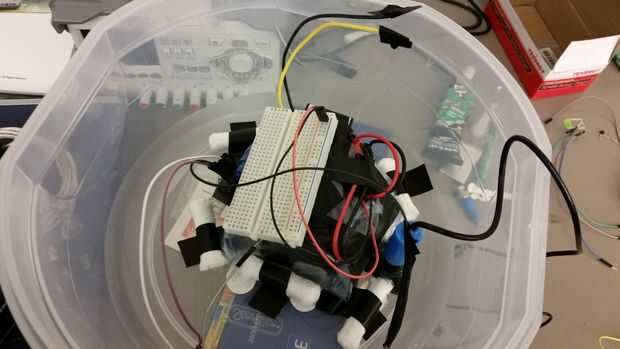

Batería y el transformador de núcleo:
Para conectar la batería y el transformador de núcleo, siga estos pasos:
- Fije la batería en una bolsa Ziploc para asegurar la protección del agua.

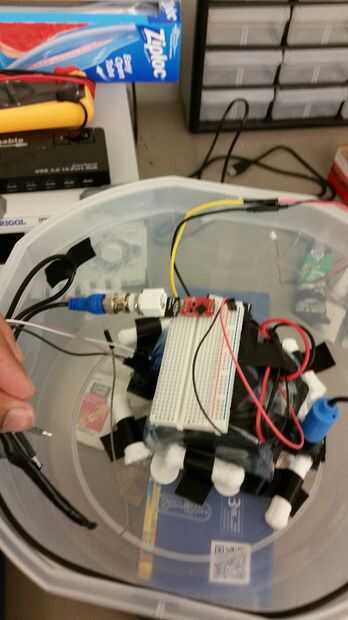

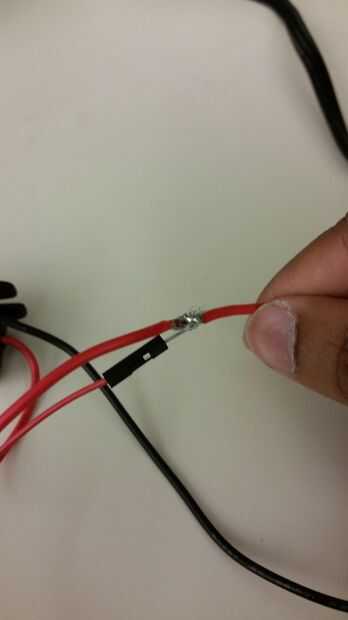

- Suelde el cable de tierra de la batería al cable de tierra del transformador.
- Suelde el alambre vivo de la batería el cable vivo del transformador y otro cable conecta al Vin del Nucleo.
- Mantenga el núcleo desconectada este cable excepto cuando se están llevando a cabo pruebas.
- Asegúrese de cinta sobre las conexiones expuestas para evitar cortocircuitos.
La batería ahora ha conectado completamente.

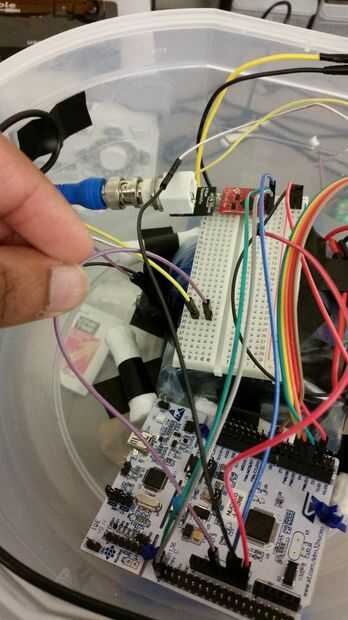

Sensor de temperatura de núcleo:
Para conectar el sensor de temperatura, siga estos pasos:
- Soldar una resistencia de ohm 1 de k en la salida de la V (el pin medio) del sensor de temperatura.
- Conecte un cable desde el otro extremo de la resistencia de kΩ 1 al pin A0 en el Nucleo.
- Conectar toma de tierra del sensor de temperatura para el pin GND en autobús CN5 en el Nucleo.
- Conectar del sensor de temperatura voltaje al pin de 5V en autobús CN6 en el Nucleo.
- Presione el sensor de temperatura contra la broca metálica cilíndrica asomando de su contenedor y cinta adhesiva para que los dos mantienen haciendo contacto. Esto permite que el sensor de temperatura medir la temperatura del agua en lugar del contenedor.
- Asegúrese de cinta sobre las conexiones expuestas y que la resistencia conectada a la sonda de temperatura y el núcleo.
El sensor de temperatura ahora ha conectado completamente.

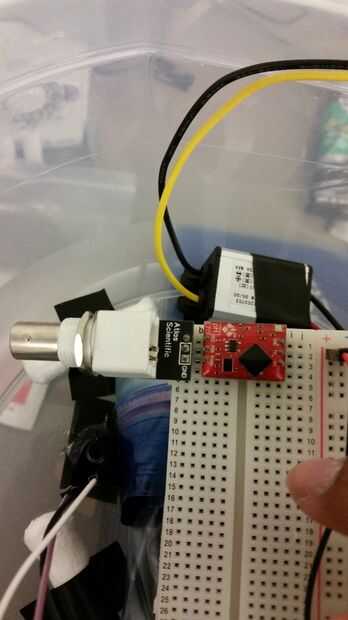

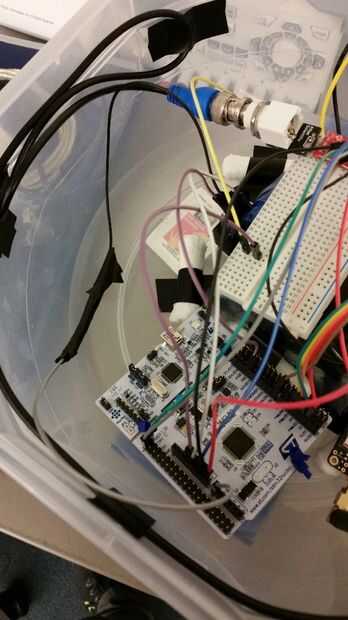

Sensor de pH al Nucleo:
Para conectar el sensor de pH, siga estos pasos:
- Conectar el pin RX del sensor de pH para PC_11 en el Nucleo.
- Conectar el pin TX del sensor de pH para PC_10 en el Nucleo.
- Conecte el pin GND del sensor de pH para el pin GND en autobús CN6 en el Nucleo.
- Si desea probar el sensor de pH sin conectar el GPS, luego conecte los 3.3V pin del sensor de pH para los 3.3V pin en autobús CN6 en el Nucleo.
- Si desea conectar el sensor de pH y el GPS al mismo tiempo, conectar el 3.3V pin del sensor de pH para los 3.3V pin del GPS.
- Recuerde, la solución que protege el sensor de pH cuando se realizan pruebas en el agua.
El sensor de pH ahora ha conectado completamente.

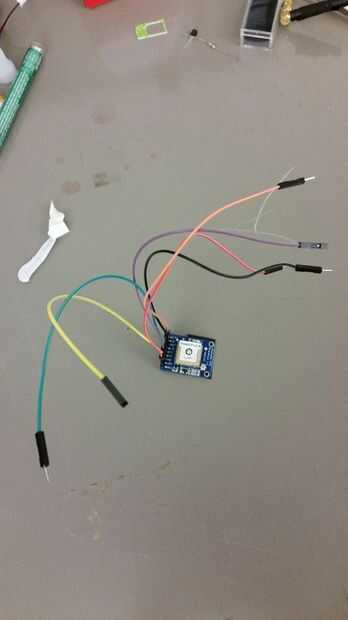

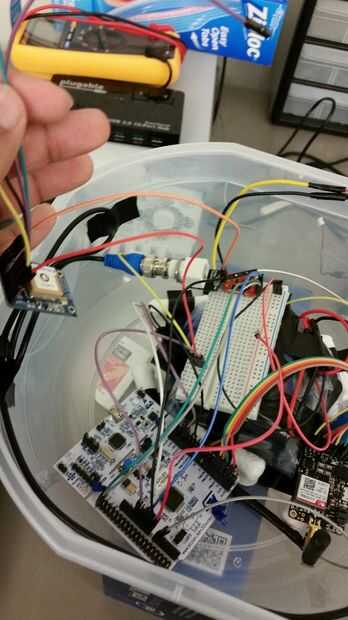

GPS al Nucleo:
Para conectar el GPS, siga estos pasos:
- Conectar la clavija EN el GPS para D7 en el Nucleo.
- Conectar el pin RX del GPS para PB_11 en el Nucleo.
- Conectar el pin TX del GPS a pin D6 en el Nucleo.
- Conecte el pin GND del GPS al pin GND en autobús CN7 en el Nucleo.
- Conectar la clavija de Vin de los GPS en los 3.3V pin en autobús CN6 en el Nucleo.
- Conecte la antena del GPS.
- Si desea conectar el sensor de pH y el GPS al mismo tiempo, conectar el 3.3V pin del sensor de pH para los 3.3V pin del GPS.
El GPS ahora ha conectado completamente.

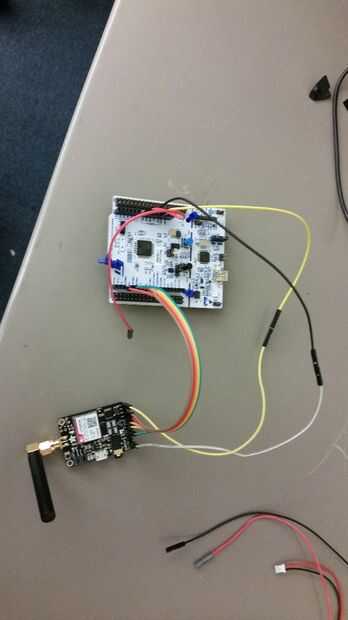

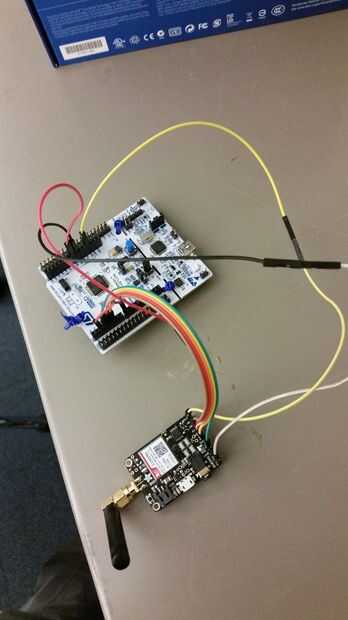

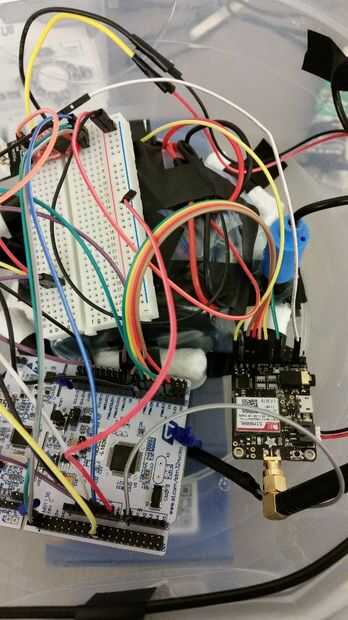

GSM a Nucleo:
Para conectar el GSM con el núcleo, siga estos pasos:
- Conectar el pin TX del GSM a pin D2 en el núcleo.
- Conectar el pin RX de la GSM para D8 en el Nucleo.
- Conectar la clavija de la Rst de la GSM para D3 en el Nucleo.
- Conectar la clavija del RI de la GSM a pin D4 en el Nucleo.
- Conectar el pasador de la GSM a pin D5 en el Nucleo.
- Conecte el pin GND de la GSM para el pin GND inconexos en autobús CN6 en el Nucleo.
- Conectar la clavija de Vio de la GSM en pin 18 en autobús CN7 en el Nucleo.
- Conecte la antena de GSM.
El GSM ahora está conectado con el núcleo. Sin embargo, todavía requiere tensión externa para trabajar.

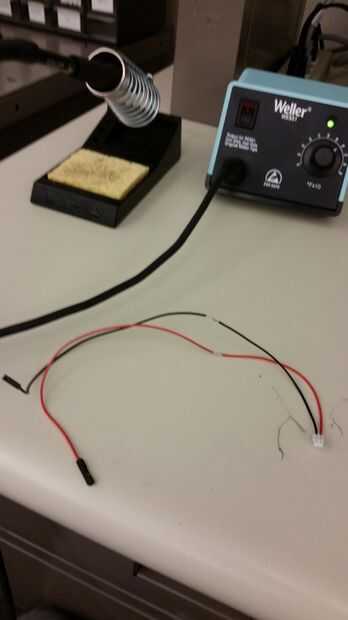

GSM a transformador:
Para conectar el GSM en el transformador, siga estos pasos:

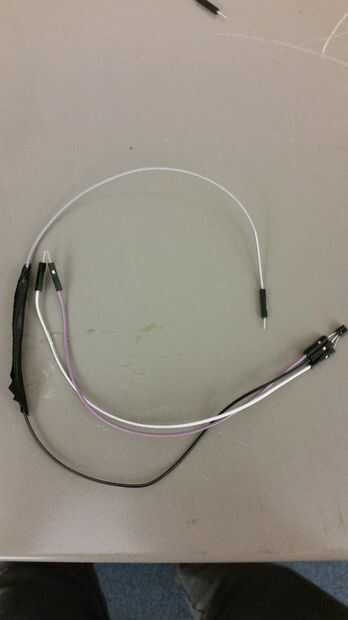

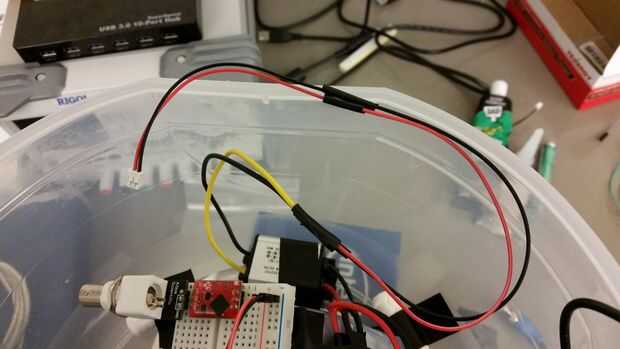

- Suelde el cable GND de tu cable JST al alambre de tierra del transformador.
- Suelde el cable vivo de su cable JST a Live wire del transformador.
- Conecte el cable JST a tu GSM.
- Asegúrese de cinta sobre cualquier conexiones expuestas para evitar cortocircuitos o daños por agua.
- Para usar el GSM, recuerde insertar su tarjeta MiniSIM en el GSM.
El GSM ahora es totalmente cableado.
Ahora todos sus componentes han sido cableados y ya está listo para proceder con el componente de software. Asegúrese de que sus puentes están configurados correctamente para transferir el código en el núcleo.
Con JP1 (si desea limitar la corriente permite que el núcleo puede dibujar) y JP5 tienen los puentes en las dos patillas más cercanas a U5V para el transporte de la USB. Para alimentar el nucleo no usando el USB, asegúrese de cambiar JP5 para tener el puente de los armarios de dos pernos para E5V.
