Paso 4:
El LinkIt uno espera obtener su alimentación externa a través del puerto USB. Mi circuito funciona desde fuentes de batería de 12V, por lo que necesito paso a 5V para ejecutar la Junta. Ahora podría simplemente utilizar un regulador L7805 según lo utilizado aquí, pero el circuito mostrado se alimenta en a través de uno de los pasadores de cabeceras que impide la instalación de un escudo. Afortunadamente tengo un cargador de coche USB repuesto que abrí para alambre duro a cambio de potencia del relé sobre poste. Me las arreglé para leer el texto en el chip del aparato y encontró la hoja de datos en línea que muestra que es un regulador y protección chip, muy tranquilizador. También era más barato de uso/compra de un regulador discreto y condensadores. Lo más importante tiene enchufes USB, que me permite usar un estándar en el LinkIt uno.
Así que ahora tengo un circuito que puedo estar razonablemente seguro de que puedo construir y ajustar en el mundo real sin destruir componentes!
Había planeado establecer el circuito de la 'Junta de pan' y tener un juego con el uso de "Fritzing" y el "diseño de 123D". Tenía la intención de emular los circuitos en un pedazo serio de software llamado "Tina TI" pero ya tengo una fecha límite para este artículo te dejo investigar las descargas gratis.

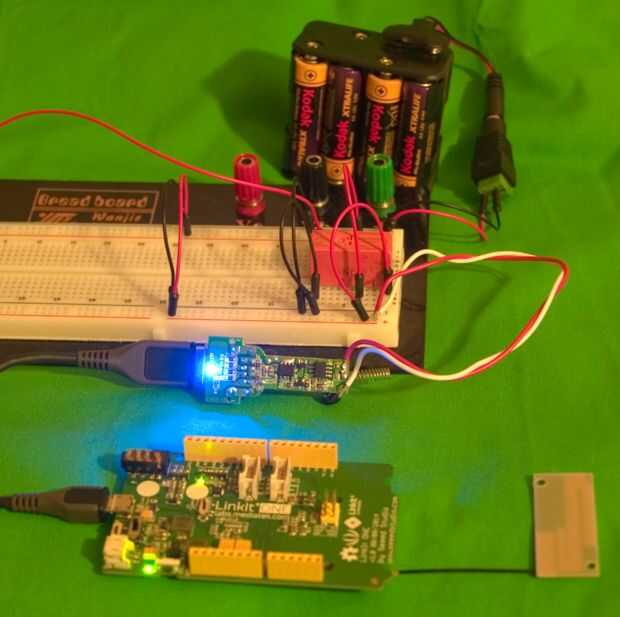

Así es el batería monitor/paso. Para enviar mensajes SMS desde el LinkIt uno necesita tarjeta SIM de una de las muchas empresas de telefonía móvil.
La tarjeta de referencia de que llegar con los Estados de Junta apropiado una tarjeta Micro SD/SIM, casi quebró lo del marco de "SIM estándar" antes de que manché el tamaño completo una colocada en la foto de la guía del desarrollador. Usted ha sido advertido!
Si no compra un SIM dedicada y uso de su teléfono, puede que necesite un número de destino para ver el mensaje enviado. Hay un número de sitios web que le permiten ver mensajes de texto enviados a ellos, pues tienen una lectura aquí y probar uno de los números que aparecen.
