Molino del CNC de escritorio impresos 3D (10 / 17 paso)

Paso 10: El eje conductor del motor

Para el conductor del motor del huso, usé un MOSFET 30N06L para cambiar el poder. Se trata de cómo está conectado.

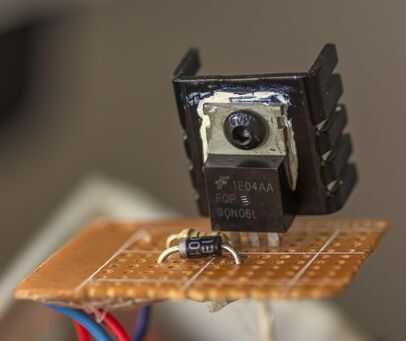

I había soldado del MOSFET, el diodo y la resistencia a perfboard un poco y añade un pequeño disipador de calor para proteger a lo MOSFET de sobrecalentamiento.

Directamente en los conectores motor, soldar los 2 condensadores para filtrar hacia fuera ruido del motor.
