MÓDULOS de controlador de tubo de NIXIE parte III - fuente de alimentación de alto voltaje (14 / 14 paso)

Paso 14: Alto voltaje enhebrado a lo largo de los módulos

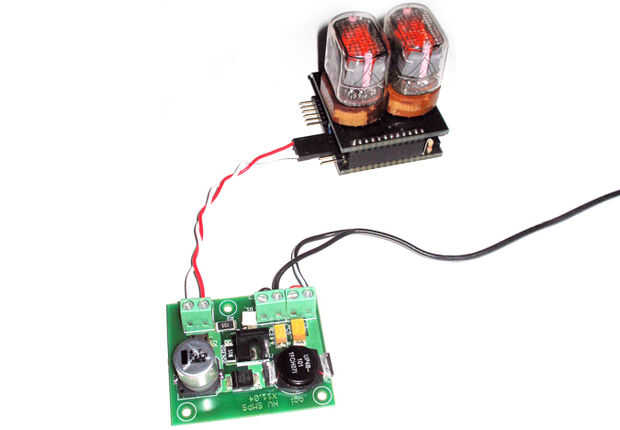

Ahora que tienes la energía suministrada a los módulos de controlador de tubo de nixie, verá todos los elementos de ambos dígitos del tubo de nixie iluminados.

Tenga cuidado de no para tocar la salida de alto voltaje a los módulos de controlador de tubo de nixie. Hay potencialmente suficiente energía para causar un shock severo.

Cuando se conectan módulos de controlador de tubo de nixie borde a borde, de izquierda a derecha, serie datos desde el microcontrolador externo y energía de alto voltaje están roscados a través de todas las tarjetas.

Un microcontrolador es necesario para aprovechar al máximo la cadena de registro de cambio de módulo de controlador de tubo nixie . El módulo de controlador de tubo de nixie permite un microcontrolador ( Arduino, etc.) para abordar dos dígitos de tubo nixie y mediante este cambio de registro de cadena, varios pares de dígitos de tubo nixie.

Un ejemplo de cómo los módulos de controlador de tubo de nixie puede ser apoyado por un microcontrolador externo, vea el código del controlador muestra Arduino dígitos. Varios módulos de controlador de tubo de nixie se ven excitados en la película de módulo de controlador de tubo de nixie.

Dependiendo de cómo brillantemente desea sus tubos nixie iluminado, puede ajustar VR1 para generar salida entre 170 y 250 voltios DC. Aumento de la potencia de salida también le permitirá manejar simultáneamente más tubos de nixie.

Estén atentos para la parte IV, donde conectar un Arduino Diecimilay hacer algunos números muy largos. Extra especial a Nick de Smith.

Véase también este



por Marc Pelletreau.

¡ UF!
