Modificar una Canon EOS-300 en una cámara con montura M42 manual! ¿ (5 / 6 paso)

Paso 5: Montaje de la pantalla de enfoque de imagen!

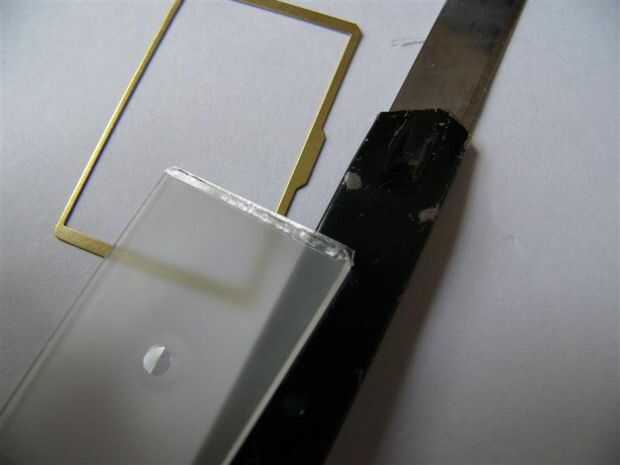

Ahora a poner la pantalla de imagen en su lugar. No es gran cosa, sólo pop en y bloqueo de los tubos de metal nuevo en su lugar. Pero no hemos terminado todavía! Tenemos que asegurarnos de que centra la pantalla es correcta distancia del espejo que nos diga el correcto enfoque información.

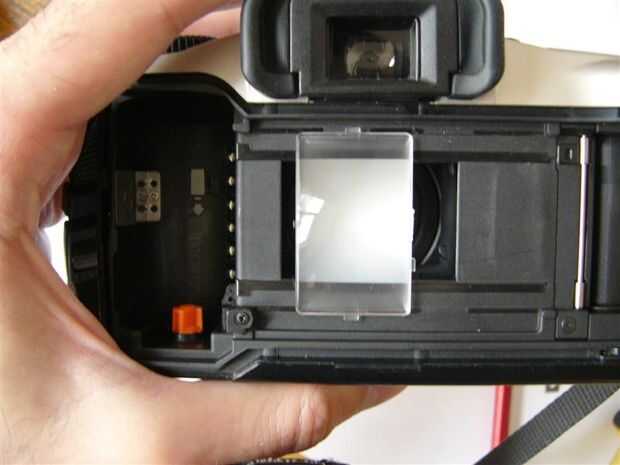

Para ello necesitarás a la EOS original centrado de pantalla, o un papel translúcido.

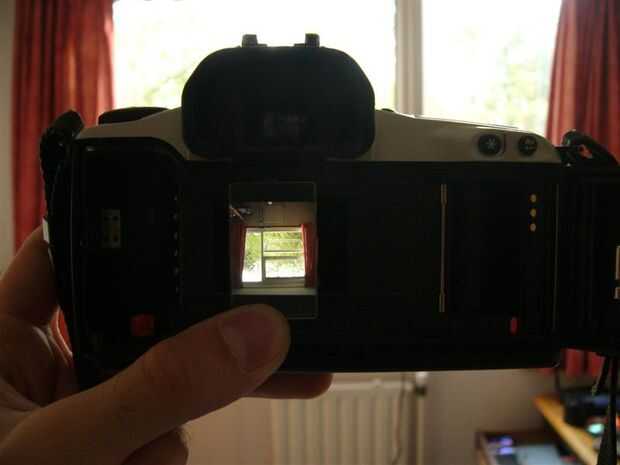

Abra la cubierta, coloque su cámara en un lugar firme. Ajustar la exposición de 30 segundos o el bulbo si tienes un cable de control remoto y dirigir su cámara a una línea vertical (es decir, un poste) en 4-5m de distancia. Use un medidor de acero para medir la distancia exacta entre la línea vertical y el panel de película. Enfocamos el lente manual del objeto mirando a través de la cámara de cine con la exposición enfocando pantalla (o papel translúcido) en 30 segundo. Una vez que usted sienta que está perfectamente enfocado, leer el medidor de lectura, debe ser cerca de lo que mide. Si es así, sabes que tu adaptador de montaje es una buena. Ser cuidado no toque la cortinilla o poner algo en su manera cuando está abierto, puede dañar!

Ahora, sin cambiar el foco, mirar el mismo objeto a través del visor. ¿La pantalla de imagen muestra una imagen perfectamente alineada? Si es así, ha terminado... Si no es así, compruebe:

-Si es necesario gire el objetivo hacia el infinito para conseguirlo alineado, usted necesita poner espaciadores entre el cuerpo y la pantalla de enfoque.
-Si es necesario gire el objetivo hacia la distancia de enfoque más cercana, entonces necesitará tomar los espaciadores hacia fuera (si pones alguno), o el lado del prisma hacia arriba (trabaja ambas maneras)...

Cuando termines, eres bueno para ir! En la última foto abajo tengo dos tiras de cinta adhesiva para ajustar el espacio entre la pantalla de enfoque y la cámara de...
