Modificar un cargador de coche USB genérico para cargar un iPod de 3 ª generación Nano (3 / 4 paso)

Paso 3: Añadir las resistencias

Es necesario añadir dos resistencias. Debe hacer una prueba de continuidad para determinar si sus dos pernos central están conectados a otros. Si lo están, probablemente tienes un cargador distinto y esto probablemente no funcionará.

Según la carga por USB y power spec de que debo ser capaz simplemente corta la central dos pasadores (las líneas de datos) y detectará el dispositivo que está conectado a un dispositivo y comienza a cargar carga.

He intentado esto en primer lugar, pero no funcionó (el iPod detecta había estado conectado a algo, pero se negó a cargar). Sabía que el iPod de mi MintyBoost!, y después de un vistazo el esquema y algunos jugando con el multímetro, decidí valdría la pena agregar un par de resistencias pull-up.

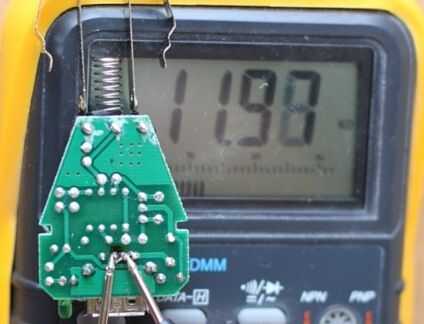

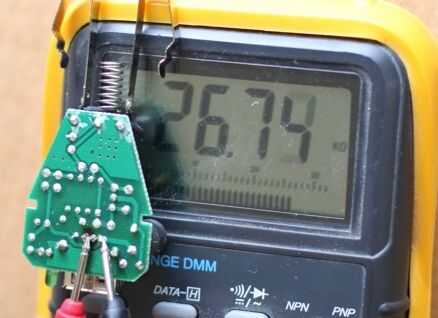

No creo que los valores son vital (la especificación USB es bastante perdonador), pero decidí intentar emparejar áspero lo que la MintyBoost! daba, aparte de la V + a D-resistencia, que era la conjetura.

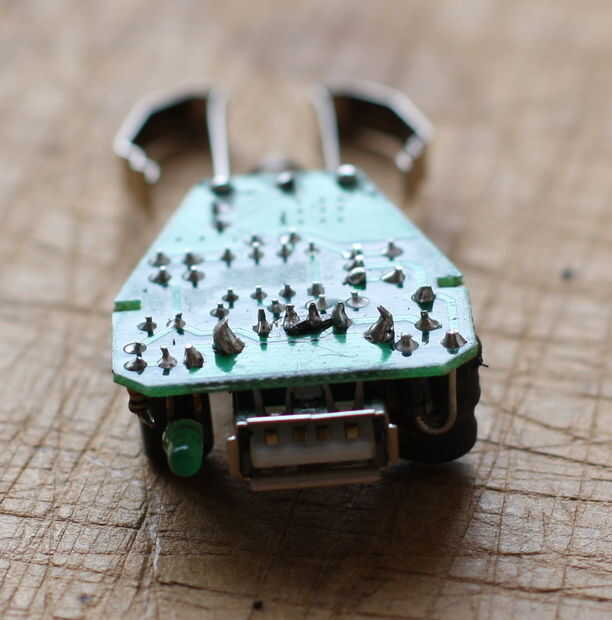

No se olvide de comprobar que tienes la resistencia entre los pines, y que no está conectado a cualquier cosa que no deberían ser!
