Paso 1: Modificar saber: destripar el sable de donantes
Mi mayor temor al tomar la espada de luz Hasbro aparte fue dañar el circuito. Te voy a mostrar exactamente dónde cortar para minimizar el riesgo de daño. Por cierto, al abrir todo para arriba, usted podría considerar marcando los cables antes de cortarlos. En mi experiencia con la Junta, la polaridad no parece que importa para el altavoz y sensor de oscilación, pero quizá sea mejor ser cautelosos.
1) quitar todos los tornillos
¿Estás listo para anular la garantía? Gran. Había sólo unos tornillos en el exterior del sable de Anakin. Tome em todos.

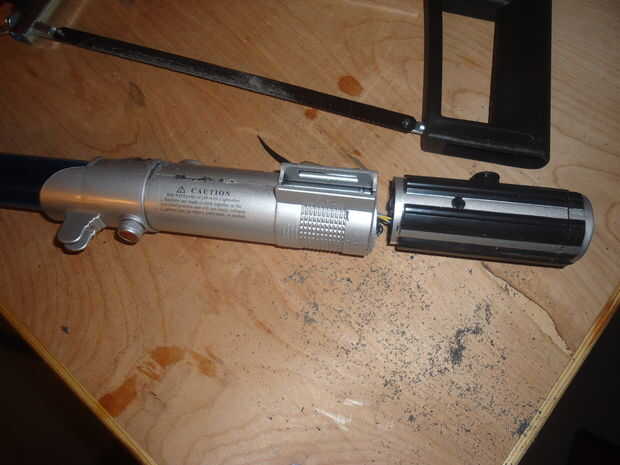

2) cortó la base de la empuñadura
No tendrá que preocuparse de dañar cualquier cosa si solo corta directamente a través de la empuñadura a la cabeza de este tramo base. Puede utilizar la segueta o la Dremel. Probablemente se cortar los cables, pero tendremos que hacerlo de todos modos. Mantenga esta parte de la espada a la mano porque en un momento se encontrará el altavoz y el sensor de giro.

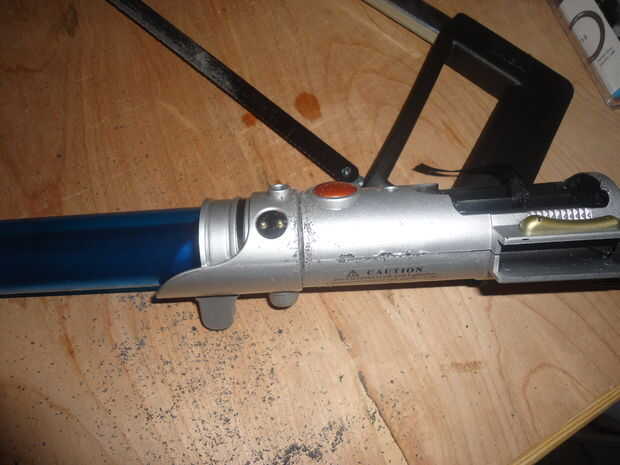

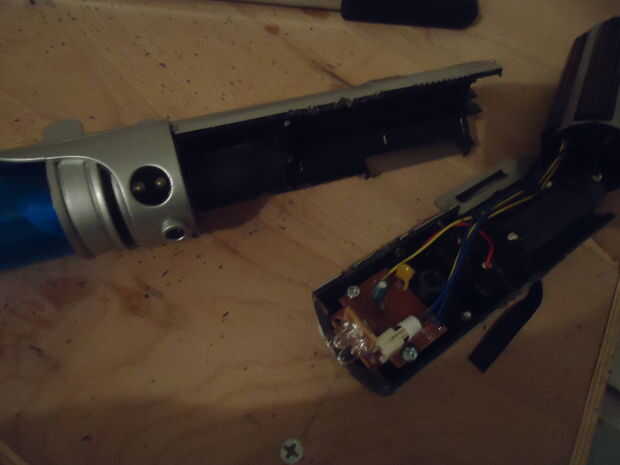

3) corte con cuidado en la base de la hoja
DIJE CON CUIDADO! Esto es donde vive el circuito principal, pero por desgracia también es el mejor lugar para cortar y separar la cáscara. Compruebe la foto cuidadosamente antes de cortar para que accidentalmente no corte la madera.
No sabía lo que se parecería al abierto, así que pasé varios minutos con una linterna y un par de alicates intentando averiguar la mejor manera de llegar allí sin estropear nada. En este punto, os habréis fijado que la carcasa de la empuñadura es en dos mitades y encolados/atornillados juntos. Una vez que corte la mitad de la empuñadura como en el último paso, puede comenzar a husmear aparte y ver el interior.
Puede tomar su sierra y hacer una serie de cortes cuidados a lo largo de la cresta aquí. Usted realmente sólo necesita cortar una mitad y luego puede tirar aparte. Elegí hacer la mitad que tiene la caja portapilas y el interruptor del activador, que resultó para ser el mismo lado que el circuito estaba conectado a. Debido a esto, usted podría considerar el otro lado de la corte, pero nada malo pasó porque estaba cuidado así que tal vez no importa. Gradualmente corte más y más profundamente a lo largo de la cresta y tener pruebas para ver si se pueden quitar aparte. Eventualmente, podrá separar la mitad con el circuito atornillada en lo de la otra.
Si está usando una Dremel, en este punto yo le pido que sea extremadamente cuidadoso con profundidad hace los cortes. Revise mis fotos para ver cómo profundamente la concha va.

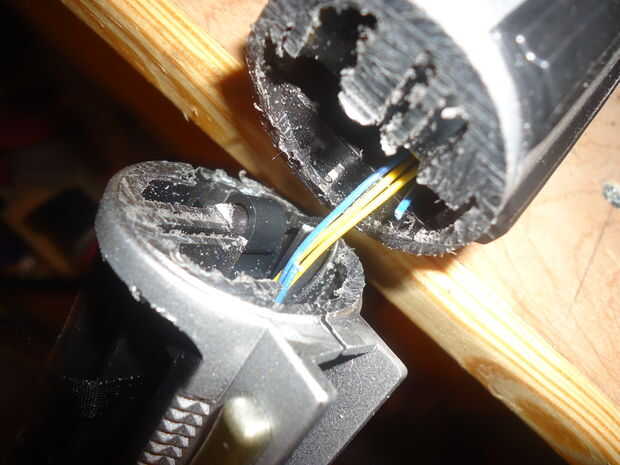

4) recuperar el altavoz
Para este paso estaba convencido de que yo sólo pude husmear aparte, pero al final fui a la sierra otra vez. Usted puede comenzar a aparte la base de la empuñadura que separó hace unos pasos, pero no puede snap apart todavía. Acabo de hacer lo mismo que hice con el último paso: usando la juntura entre la tapa de la base y el resto de la empuñadura, tomé mi sierra y hace un corte alrededor de la circunferencia de la manija. Estaba siendo cauteloso en caso el orador en una posición extraña, pero resulta que es empotrado completamente en el casquillo de extremo, por lo que usted realmente puede cortar tan profundamente como sea necesario aquí. En algún momento, necesitará todavía Levante las dos mitades separadas, pero después de hacer los cortes, esto serán muy fáciles. Una vez separadas, tomar el altavoz, el sensor de giro (el frasco pequeño que siente que tiene un rodamiento de bolas interior) y la tapa y guárdelos.

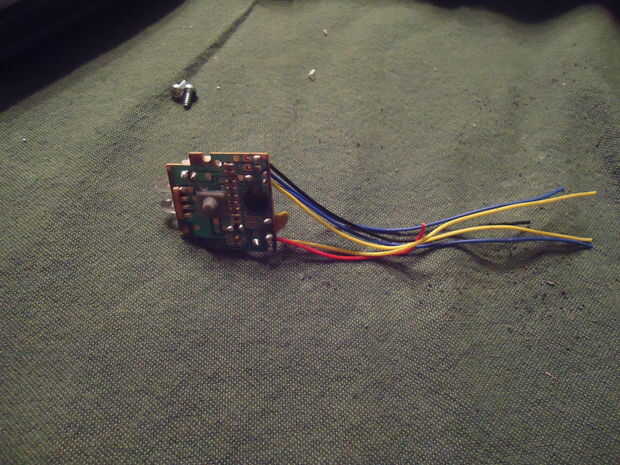

5) libre el circuito
Bastante fácil. Quite los tornillos y reclamar tu premio. Si se cortan los cuatro cables ya que el altavoz y el sensor, puede tirar fácilmente el resto de los cables a través del soporte moldeado de la batería. Cortar todo lo que necesita en este momento - nos a ser soldar extensiones en los cables de todos modos.
He visto que alguien realmente desoldar todos los cables y sensores en el tablero original debido a lo endeble que son. Si usted quiere hacer esto, muy bien; pero a menos que usted está planeando sobre el uso para el combate, no creo que sea necesario.

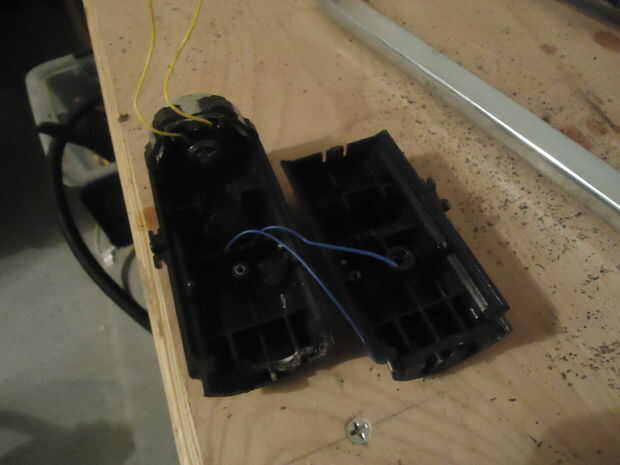

6) el paquete de baterías
Esta parte puede ser opcional si tienes una mejor manera de conseguir un paquete de baterías en su empuñadura. Pensé que sería capaz de encontrar una mejor manera hasta que probé este.
Coger la Dremel y tallar el portapilas de la cáscara. Tratar de cortar un trozo más grande que lo que cabrá su empuñadura personalizada. Luego recorte la cáscara hasta que la batería ajuste tanto como sea posible (pero no demasiado) en su empuñadura. Usted quiere ser capaz de extraer sin muchos aspavientos, pero todavía necesita sentarse firmemente.

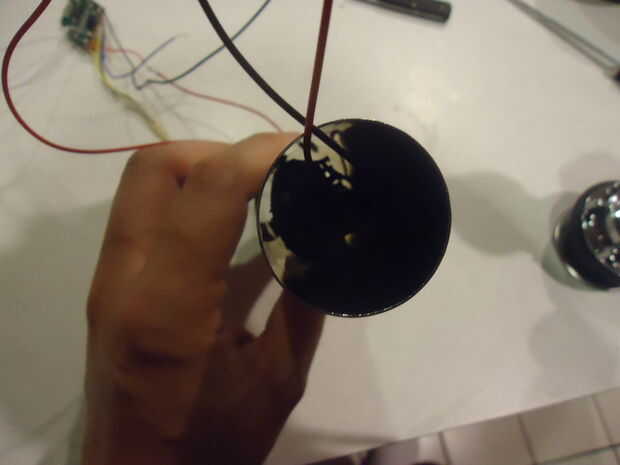

7) canales circuito
Como tenemos las herramientas hacia fuera, vamos a hacer una modificación rápida a su nueva empuñadura personalizada. Para hacer el circuito de ajuste en la punta, necesitaremos hacer un par de canales en el interior por lo que puede deslizar dentro y fuera. Tomé un pequeño archivo y había hecho canales rectos en lados opuestos del tubo interior. Cómo tienen que ir lejos depende de lo profundo que desea los LEDs. Quería que mi ser lo suficiente para que alguna luz se purga a través de los lados del emisor. Tomará algún tiempo, pero eventualmente podrás colocar el circuito en su alojamiento y pase los cables por la parte inferior.
8) control de
Está bien, así que en este punto tendrá un montón de humeantes de un antiguo sable de luz y un montón de regalitos electrónicos a su disposición. Asegúrese de que usted tiene:
-El circuito principal con tablero de LED conectado
-El altavoz
-El sensor de giro
-La tapa (donde se encuentra el altavoz)
-(possibly) soporte de la batería
