Paso 6: Nuevos componentes pt.2

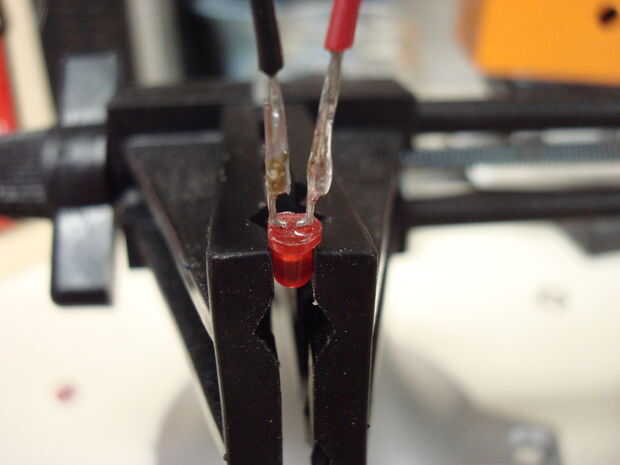

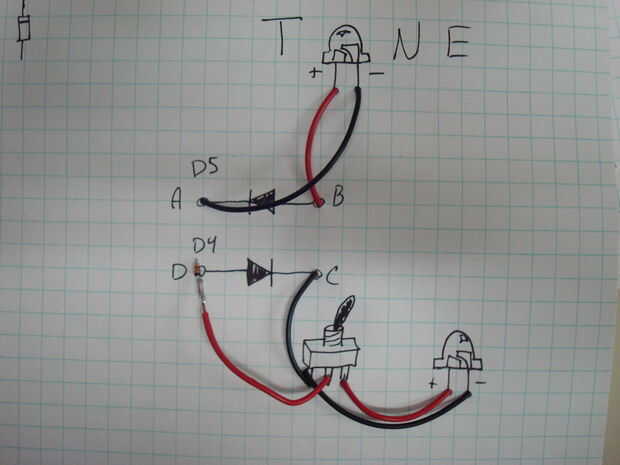

1. para realizar el mod de ver ojo, tienes que conectar un LED 3 mm rojo a D5 como se muestra. Más tarde montaremos en el ' o ' de tono.
2. para el mod Ultra usted cambiar en otro LED en serie con D4 como se muestra. Este LED estará en el interior y no ser visto.

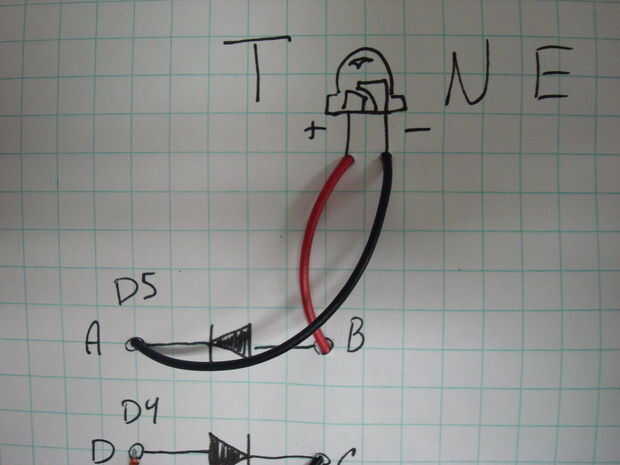

Siga el diagrama.

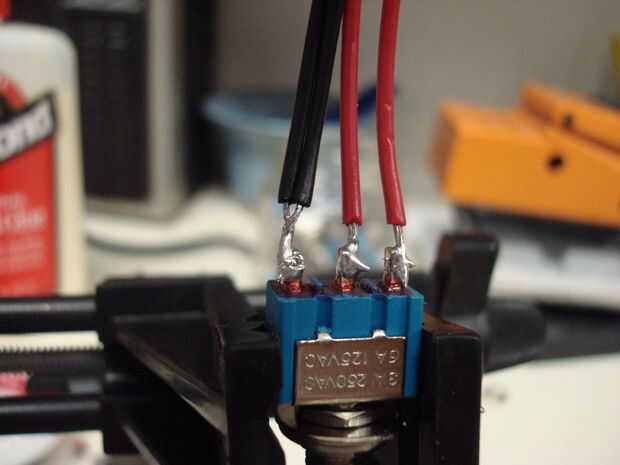

Esto es donde más probable es que se comete un error si no tiene cuidado. VERIFIQUE TODO!! Si usted alambre todo y el LED aparece tenue y usted acaba de poner una batería nueva en ella, más probable es que pones un LED o diodo naranja de forma incorrecta. Asegúrese de dejar suficiente cable para montar el LED y switch.

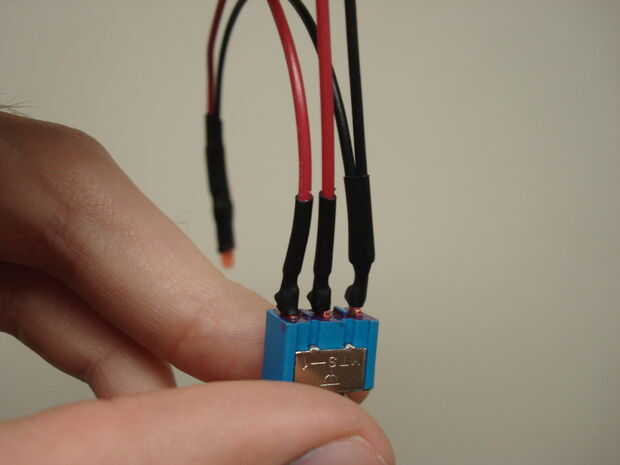

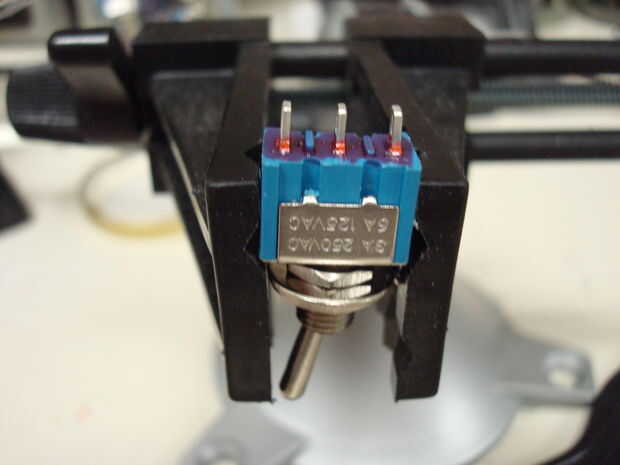

Para los Ultra Mod necesita D4 de desoldar y soldar un puente al interruptor como se muestra. No se olvide la orientación del diodo.

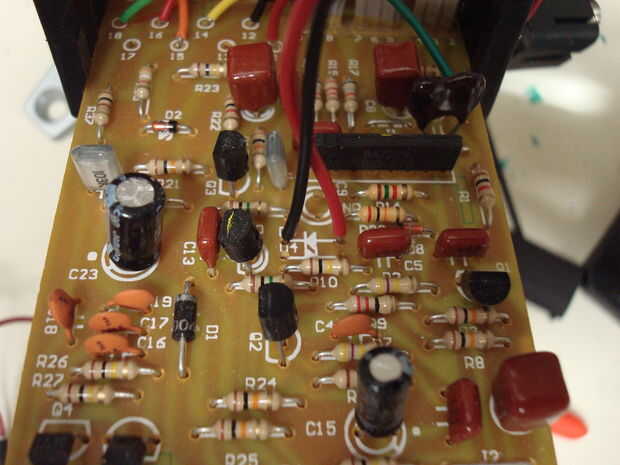

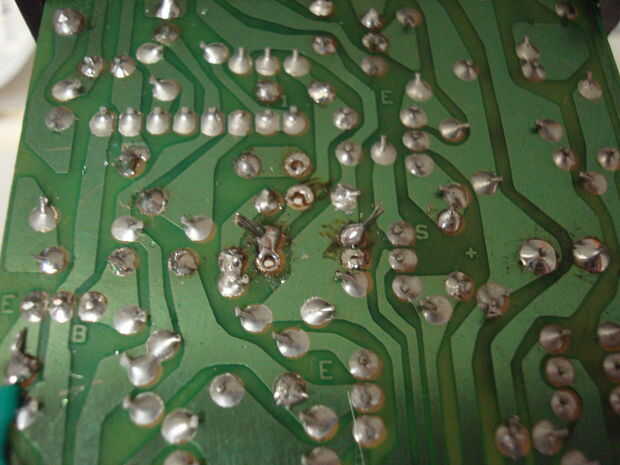

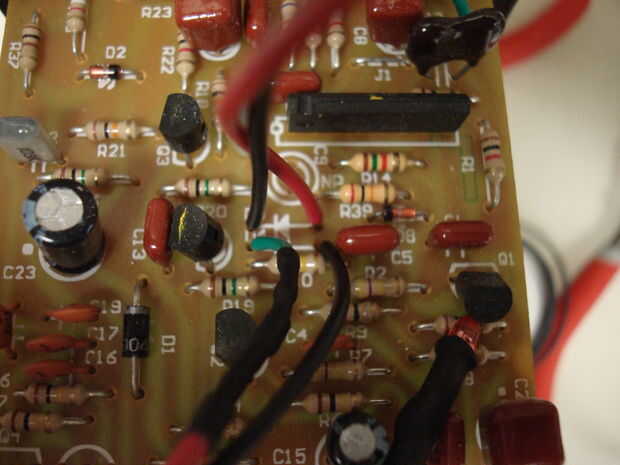

Una vez que todos los cables principales de A, B, C y D en el diagrama son se sueldan a la Junta, soldadura de 1,0 uF capacitor en C9.

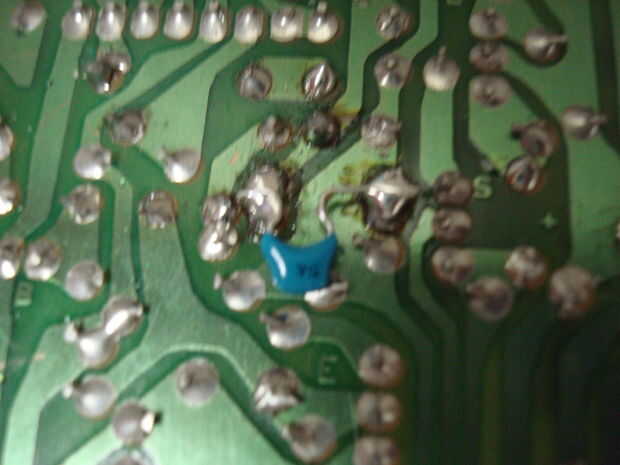

Lo último es soldar la tapa de 47pf a través de D5 y D4, como se muestra.
