Modificar los valores por defecto el módulo Bluetooth HC-05 usando comandos AT (3 / 4 paso)

Paso 3: Pasos para cambiar el HC-05 en modo comando

Para el HC-05 módulo para cambiar a en modo de comando, el pin de HC-05 34 (refiere a menudo como el pasador) necesita tiró alto pero en un cierto orden de eventos que se explican a continuación. Cuando la HC-05 entra en el modo de comando AT, comunicará a 38400 baudios. Siga estos pasos en el orden indicado para cambiar a la HC-05 a en modo de comando.

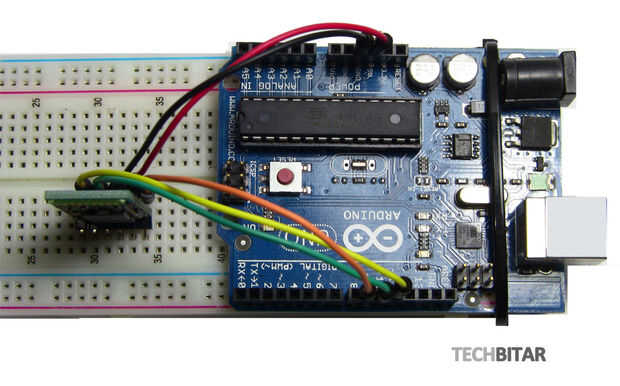

  1. Por instrucciones de alambre el HC-05 y Arduino Uno.
  2. ANTES que conectar el ARDUINO al USB quitar la VCC (alimentación) cable rojo del HC-05 por lo que no está consiguiendo ningún poder de Arduino. Todavía están conectados los otros cables.
  3. Ahora conectar el Arduino Uno para el cable USB de tu PC.
  4. Asegúrese de que el módulo de HC-05 no se empareja con cualquier otro dispositivo Bluetooth.
  5. Vuelva a conectar el cable de 5V de Arduino Uno al pin de VCC (alimentación de 5V) de HC-05.
  6. Se parpadeará el LED de HC-05 enciende y apaga en intervalos de segundos 2. Ahora el HC-05 está en el modo de comando listo para aceptar comandos para cambiar la configuración y ajustes.
  7. Para comprobar si todo está conectado correctamente, abrir el Serial Monitor del IDE de Arduino y tipo "A" y haga clic en enviar. Usted debe ver un "OK"
  8. Si no ve un "OK" Compruebe el cableado.
