Paso 1: Tomar Apart
![]()
![]()

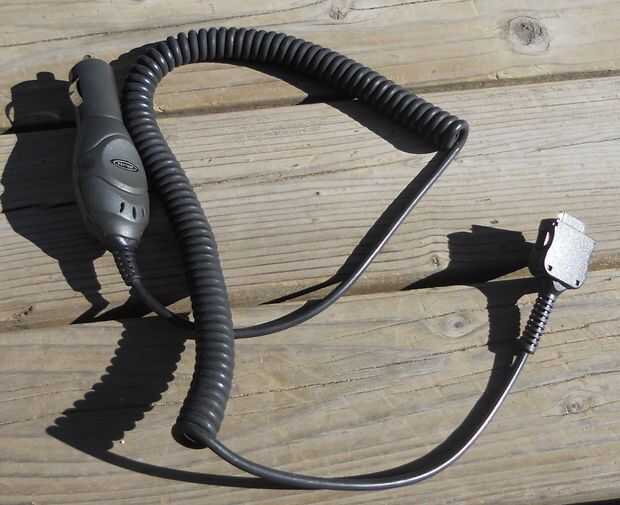

recogí este cargador en una tienda de segunda mano por 25 centavos. Antes de desarmar medí la tensión de salida 5.5V. Era relativamente fácil de desmontar; hay que tornillos, sólo no utilizan un destornillador para apalancar aparte en la costura y hará clic aparte. En mi proyecto, no tenía previsto volver a utilizar la vivienda, por lo que no era muy cuidadoso sobre el ahorro de la vivienda o los componentes del encendedor de cigarrillos.

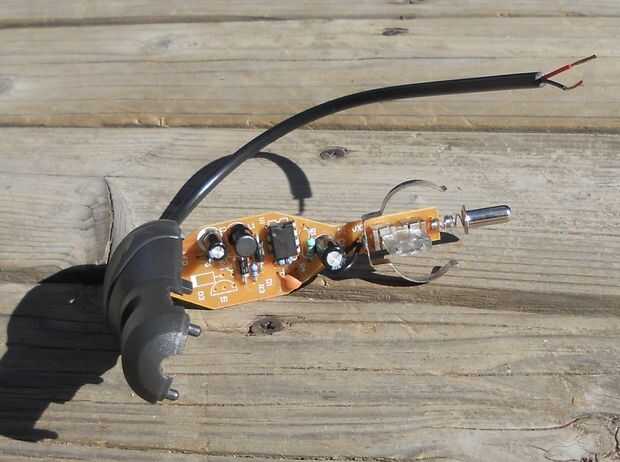

Los componentes clave para mirar aquí son la viruta de regulador U1 y el ajuste de voltaje resistores R1 y R2. U1 es un chip de PJ34063 y la hoja de datos puede encontrarse en línea (Google lo). Me mide R1 y R2 a k k 2,47 y 8.2 respectivamente.
