Paso 1: Paso 1: abrir el módulo del sensor y quite la placa de circuito
Esto toma tiempo knack el primero que lo haces. Hay dos cubiertas en la parte posterior del módulo. El primero simplemente se desliza apagado y cubre el compartimento de la batería. También tiene un adhesivo de 3 M barra sujetada a él. Esta saque y saque la batería si instalado.
A continuación tienes que quitar la tapa interior. Para ello, haciendo palanca en las muescas de tres cierre con un destornillador de hoja plana. Esto me tomó varios intentos antes de figuras de esta técnica: utilice un destornillador plano grande y husmear en hacia el centro del módulo. Cada rincón debe saltar alternadamente. Luego tienes que jugar con él un poco para conseguir el resto del camino.
Antes de extraer la tarjeta de circuitos tienes que sacar los contactos de la batería. Comienzan con el contacto en el cable largo, al final del módulo. Utilice unas pinzas de punta de aguja y menear el contacto para trabajar. Es sólo una fricción de ajuste. Tan pronto como este contacto es hacia fuera, el circuito será libre en un extremo.
Utilice la misma técnica en el contacto de caso media batería. Una vez fuera, con cuidado puede sacar la placa de circuito. Mi consejo había agujeros para tornillos, pero no se instalaron tornillos, por lo que fue totalmente equipada por fricción. Algunos podrían tener tornillos sin embargo, así que busque los y eliminarlos si es necesario.

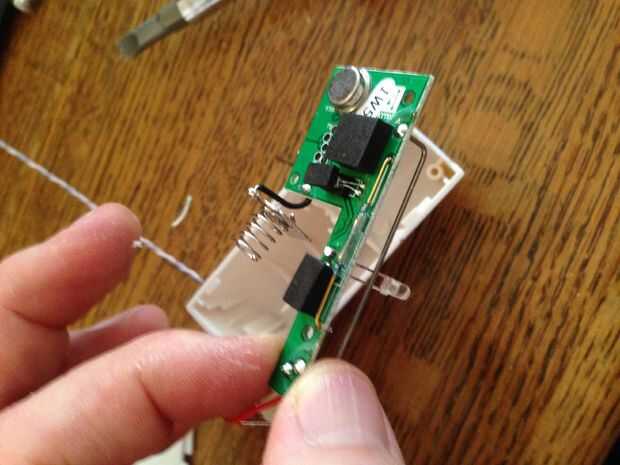

En la foto de arriba aparece el tablero pelado. El tubo de cristal fino es el interruptor de láminas magnético, y el aro del metal en la parte inferior del tablero sea la antena de Z-wave. Tenga cuidado de no para doblar los cables de LED, como el LED debe estar alineado con su exterior de apertura durante el reensamblaje.
La Junta deja reposar durante un minuto y proceder al siguiente paso, modificar el caso para proporcionar una ruta de cableado.
