Paso 4: Preparar los cables de volumen
El cable original de la perilla de volumen terminó en un enchufe de 2,5 mm, que es demasiado pequeño para conectores de audio del ordenador, por lo que tiene que ser reemplazado. También necesitamos un segundo cable de audio para conectar el pote de volumen hasta nuestro amplificador en el otro altavoz.
Prepare el cable de enlace
- Cortar el enchufe de 2,5 mm del cable de volumen de altavoz original, entonces el aislamiento externo para desnudar los tres alambres internos.
- Una una final, los cables sin blindaje de tierra se dividen en dos secciones. Gire cada sección para asegurar el paquete.
- Conectores crimp en estas secciones de dos tierra, así como el uno en el otro extremo de la soldadura.
- En ambos extremos, tira de los cables aislados, después de la soldadura de los conectores de presión.
- Añadir tubo termocontraíble alrededor de todos los cables para asegurar las conexiones a los conectores de presión. Si la tubería se ocultan colores de los cables, asegúrese de que usted nota que extremos corresponden uno al otro. Puede que desee añadir una pequeña bandera en el tubo.
Prepare el cable de audio
- Si es necesario, Pele el extremo del cable de audio de 3,5 mm para desnudar los tres alambres internos.
- Tira de los cables y soldar los conectores crimp.
- Añadir tubo termocontraíble alrededor de cada conexión de la encrespadura para asegurarlos.

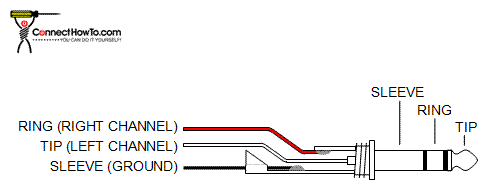

- Utilizar un comprobador de continuidad para saber que cable corresponde a cada parte del conector de audio (
![]()
):- Terreno es la sección externa, debe ser sin blindaje
- Derecho es la sección media
- La izquierda es la sección interior
- Haga nota de cual cable es cual. Si el tubería del encogimiento del calor oculta los colores de los cables, agregar una pequeña bandera en el tubo.
