Modificado de torno con taladro (1 / 8 paso)

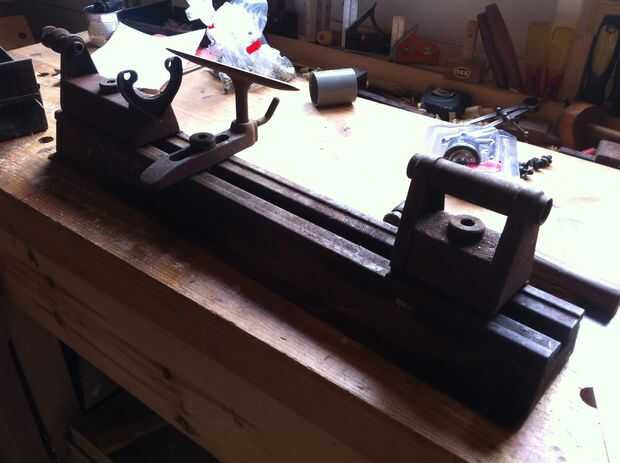

Paso 1: A partir de la contrapunta

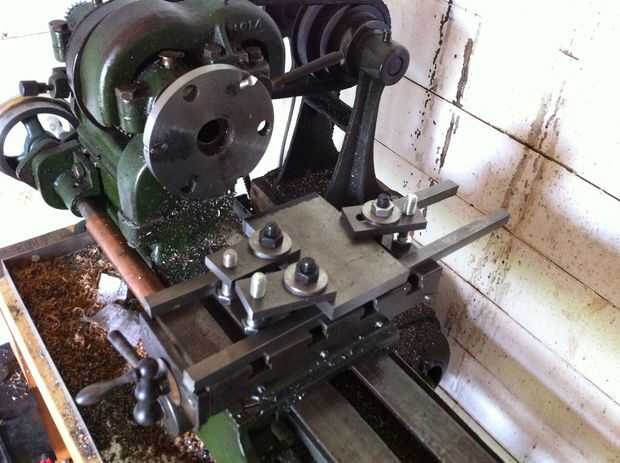

El plan era a máquina hasta algún tipo de cabezal para sostener un nuevo eje dedicado con una polea y luego encontrar un motor de donantes de algún sitio. El cabezal se estaría formado de tres longitudes de barras de acero dispuestas en forma de "U" y atornilladas. La parte inferior de la "U" se montará a la cama del torno. Las dos columnas de la "U" llevará a cabo cualquiera de los extremos del huso. Empecé por tres pedazos de barra de acero usando mi ML4 de fresado:

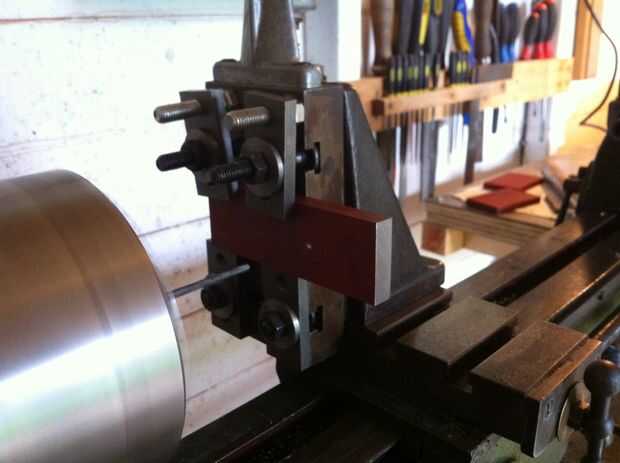

Luego perforé agujeros en la parte inferior de la cabeza. Estos agujeros se abrirá hasta 10mm. Estos agujeros son para los pernos de montaje que sujetan el cabezal para la cama. Podría haber estos agujeros perforados en el taladro de banco (mi solamente otra carnicería metal máquina aparte el ML4), pero lucha un poco con los agujeros de este tamaño:
