Modelo impreso 3D del Canadarm (3 / 11 paso)

Paso 3: Preparación con Meshmixer

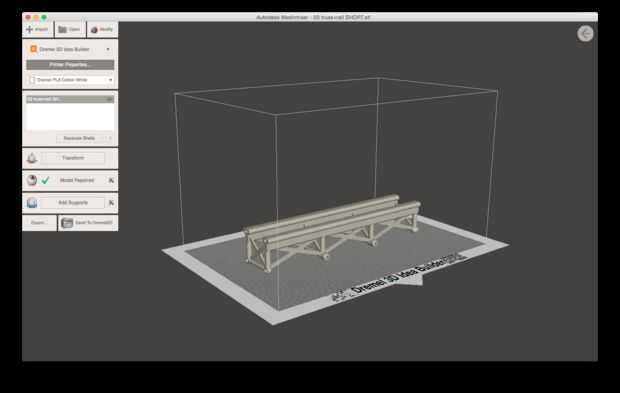

He utilizado Meshmixer para preparar mis archivos para impresión porque te da mucho control sobre el modelo mientras que proporciona por defecto útiles que usted puede modificar ligeramente para obtener los resultados que desea. MeshMixer tiene ajustes de carga para el constructor de Idea Dremel (volumen de acumulación, etc.) que le ayude a posicionar su modelo y crea estructuras de apoyo. Estos son los pasos para preparar un modelo para la impresión.

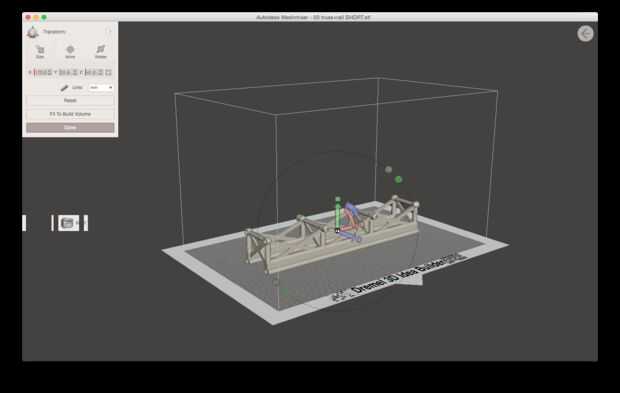

  1. Posición del modelo: Esto puede parecer una obviedad, pero tienes que pensar acerca de cómo funciona la impresora. Impresoras FDM colocar hilos de filamento fundido que básicamente la soldadura uno al otro. Esto significa que la orientación de sus asuntos de piezas, especialmente para piezas pequeñas.

    • Un fino elemento lineal se encajará en la mitad sin esfuerzo si está impresa verticalmente sobre una cama. Eso es porque las capas de filamentos están creando rebanadas a lo largo del eje corto.

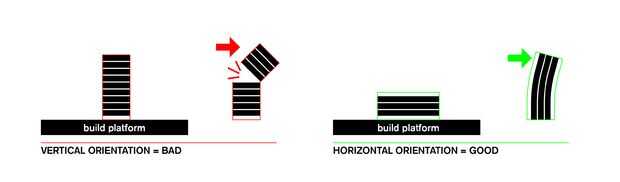

    • Lo que he encontrado de la impresión en la Dremel es que piezas de menos de 3MM de espesor necesita ser orientado para que las capas de material son paralelas a la plataforma de la construcción. Esto hace que para una parte fuerte, resistente, flexible, durable. El diagrama en este paso ilustra lo que quiero decir aquí.
    • El "fondo" del modelo debe tocar la cama en la mayoría de los casos. En el caso de la cáscara en las capturas de pantalla, el borde en la parte inferior esté en contacto con la cama.

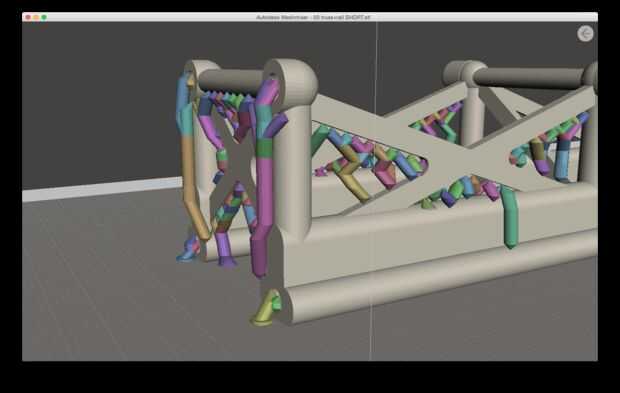

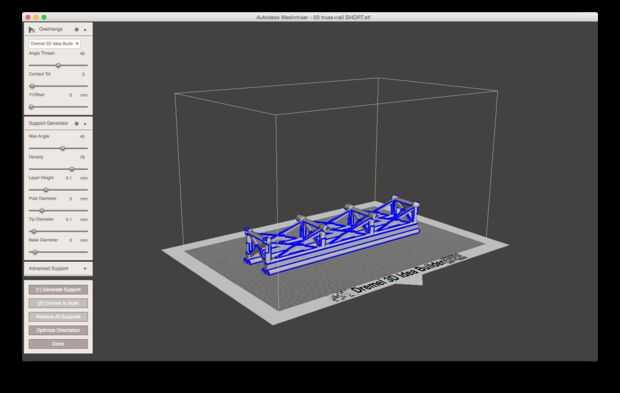

  2. Crear estructuras de apoyo: Al crear estructuras de apoyo, encontré que tenía los mejores resultados cuando he utilizado la configuración predeterminada en Meshmixer para el creador de la Idea de Dremel, pero aumentó la densidad de las estructuras el apoyo de 50 a 75. Con un montón de las impresiones de una densidad de 50 estaba bien, pero encontré que con voladizos importantes (como las aberturas de las compuertas en el modelo de la cáscara en las capturas de pantalla) 75 produjo mejores resultados sin ser demasiado de un dolor para limpiar. Bases de apoyo estructuras generadas por defecto en Meshmixer tienen puntas estrechas y angostas, por lo que es muy fácil de encajar en los modelos terminados. Bajo soporte avanzado, asegúrese de comprobar "Permite conexiones de tapa". Es importante tener esta característica comprueba este modelo porque hay un montón de salientes y agujeros abiertos.
  3. Enviar a la aplicación 3D de Dremel: Haga clic en el botón "Enviar a Dremel 3D" te lleva al siguiente paso.

TENGA EN CUENTA EN LA ORIENTACIÓN

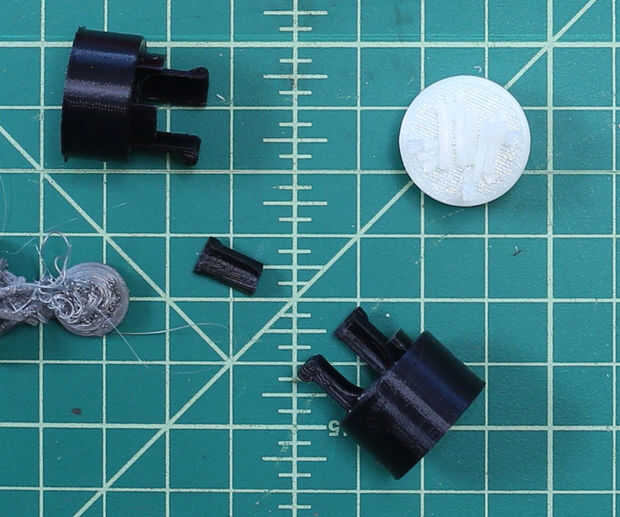

He encontrado que la clave para buena impresiones 3D es la correcta orientación. En la última foto en este paso, verás tres versiones diferentes del extremo macho de las partes del brazo de robot que se desprendió. Llevó un par de intentos para mi figura, pero la razón que esto sucedía era que los dientes eran demasiado delgados para la flexión en una dirección paralela al grano. Cuando coloca las huellas de modo que los dientes eran horizontales a la cama, las capas también eran horizontales, por lo que la fuerza contra los dientes es perpendicular al grano. El material es muy resistente con esta orientación grabada.
