Modelo del átomo de LED (5 / 11 paso)

Paso 5: El núcleo!

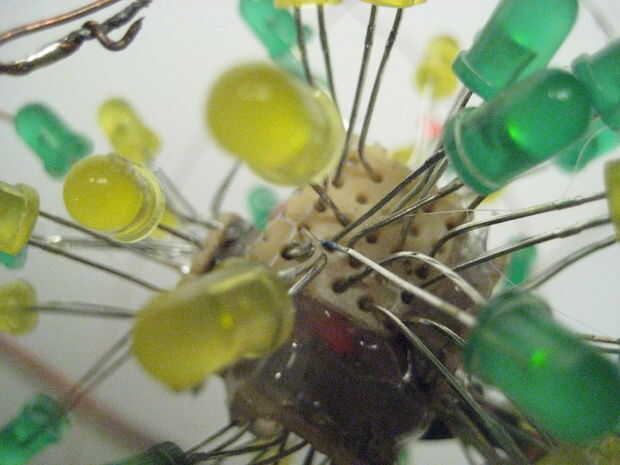

Una vez que todas las partes han llegado a tu puerta paso mail box, o cortar el tablero de perf en pequeñas plazas, dependiendo de lo grande que es su núcleo. Hice pedazos de 5 x 5 agujeros, y no muy grande suficiente una vez que tenía todos los cables en el cubo.

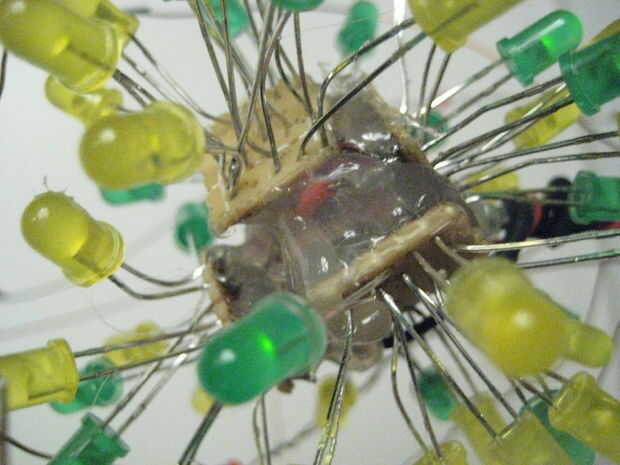

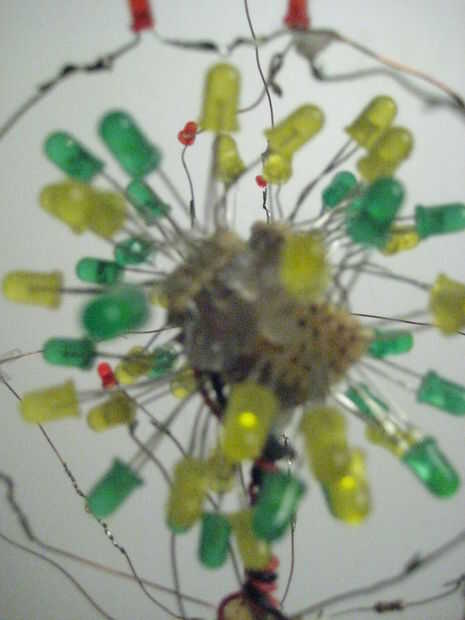

La Idea del núcleo es que todos los LED (o protones y neutrones) sobresale de la base del núcleo, para formar una bola de la bondad de LED. El núcleo es donde todos los cables y resistencias se almacenará cuando complete, aislado y en manos de pegamento caliente.

Comience con el primer panel de la base. y alambre y soldadura el diagrama desde el Asistente de matriz de LED, con el extremo positivo de cada matriz adjunta a una común + fuente de 9V y el final de la matriz soldada sobre la resistencia de soldados en el terreno común.

Repita este proceso 6 veces hasta que todos los paneles del cubo perf board son hecho y conectados entre sí. Una vez conectado junto, utilice pegamento caliente para aislar las conexiones para evitar un cortocircuito y para unir el cubo. También desea la varilla o soporte atom para ser insertado en la base antes el pegamento caliente es sólido. Asegúrese de dejar los cables positivos y negativos de salir del cubo! No quiero olvidar mantener los cables fuera!
