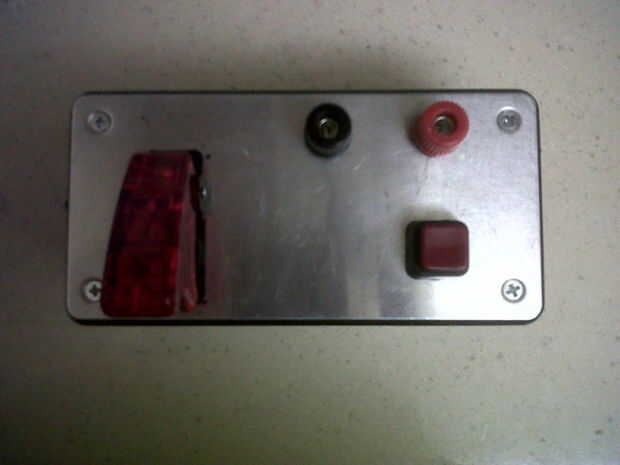

Utilizado para hacer los cohetes como un niño, pero no han hecho ninguna en probablemente los últimos 15 años. Para volver en espíritu esto es lo que se me ocurrió. (Hice este slideshow como una ocurrencia tardía, tan apesadumbrado de no decir construir imágenes). La primera vez que mi esposa lo vio me preguntó si estaba a punto de robar un banco (de ahí el nombre BDC, controlador de detonación de bomba), así que estoy contento con la forma muy detonatoresque parece.

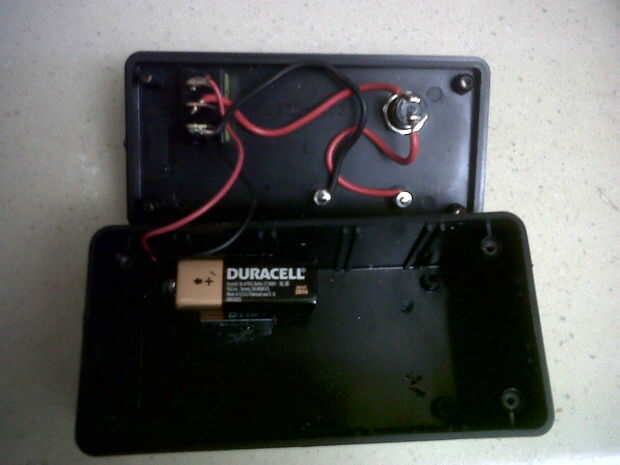

El desglose de todo el sistema es relativamente simple. Seguramente muchos de ustedes pueden descubrirlo mirando solo el cableado, pero se lo rompo a componentes individuales. Costo total de las piezas era probablemente alrededor $15 (en comparación con $25 para un controlador de almacén comprado). Este proyecto funciona con una batería de 9V solo.

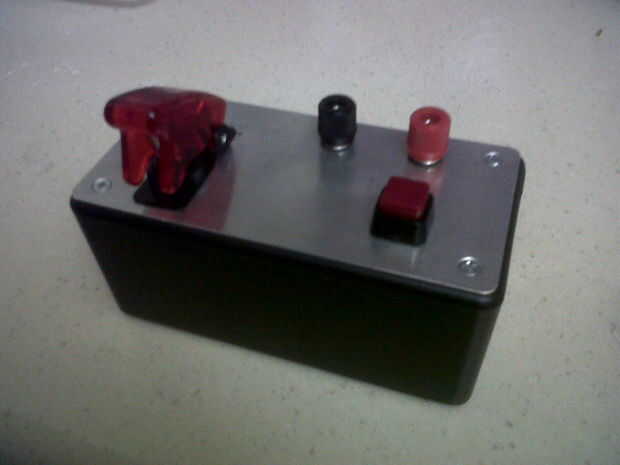

-En primer lugar es el cuadro de proyecto. Yo solo recogí de Radioshack para incluir todos los componentes. es el cuadro de tamaño medio

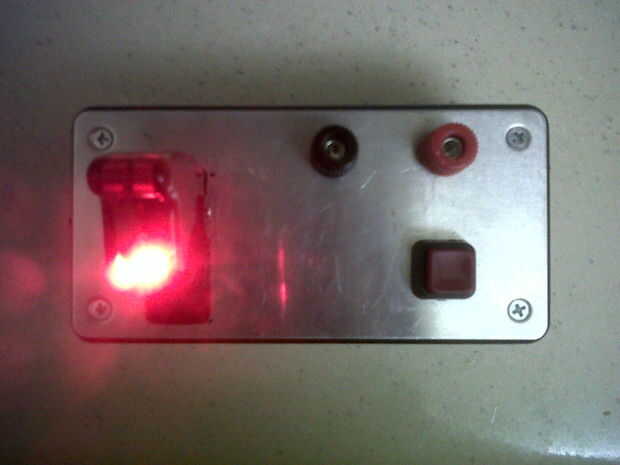

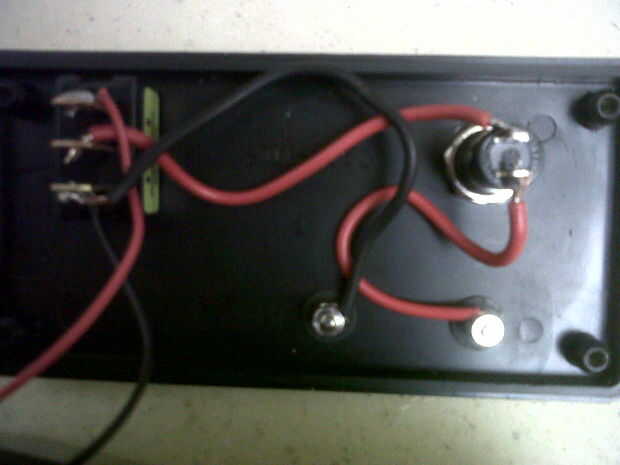

-El siguiente es el interruptor de enclavamiento de seguridad, también de Radioshack. Tiene una cubierta de seguridad para evitar la participación accidental y un indicador luminoso que utilizo como luz "Armadas". Lo positivo de la batería de 9V se suelda al cable de "poder" del interruptor de interlock. La negativa de los 9V se suelda al cable de "masa" del interruptor. Otro alambre se suelda de la toma de tierra para el puesto de enlace negro.
-El plomo ACC desde el interruptor de bloqueo se suelda a la momentánea en el interruptor que se utiliza como un botón de "Fuego" en el controlador. Luego que está conectado al poste rojo de la Unión.

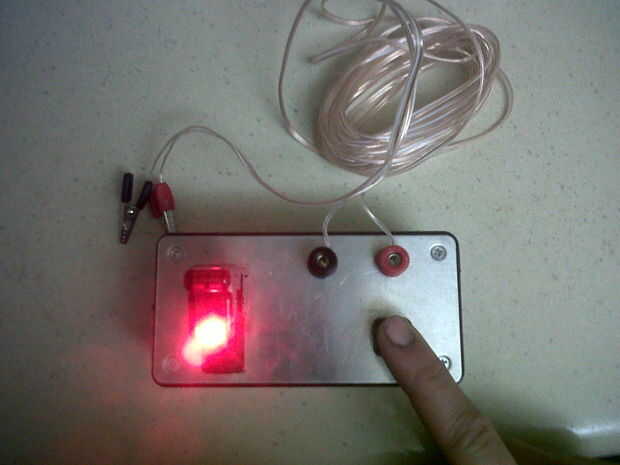

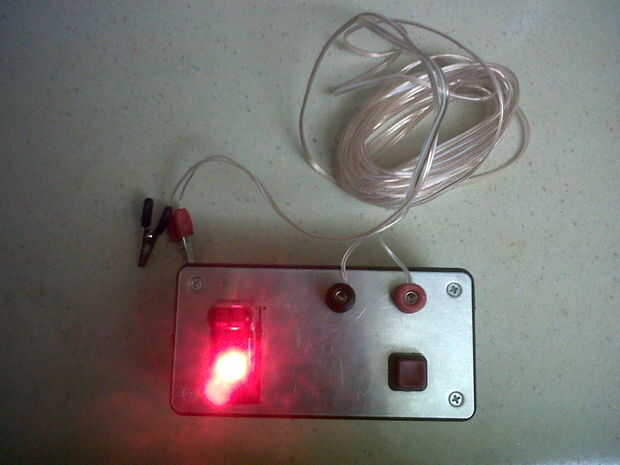

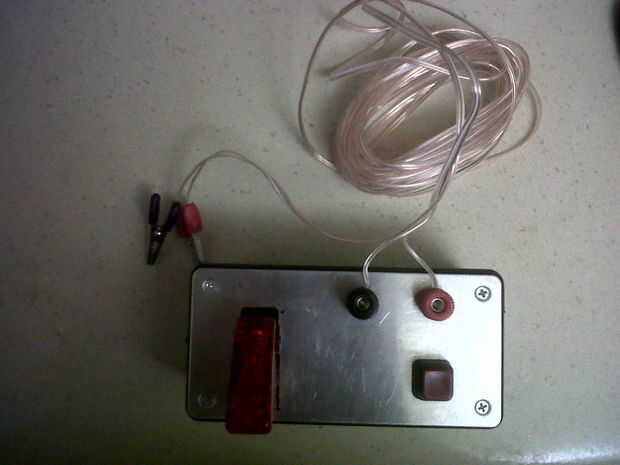

El circuito, en esencia, es un circuito muy simple interruptor. Cubrir la seguridad, el interruptor de "Armadas" y presione el botón "FIRE" para lanzar su cohete! Hice los cables que conducen al cohete de un cable de altavoz de 22 calibre y algunos de la soldadura en cocodrilo clips. El cable debe ser por lo menos 15 pies de largo para impedir que el usuario lo suficiente el cohete para evitar lesiones. Se pelan los extremos del cable por lo que pueden fijarse a los postes.
Nota: Cuando he instalado los postes, que tienen un hilo de metal en lugar de un plástico que pasa por el cuadro de proyecto. He tenido que aislar las roscas, con tubo termo retráctil, para impedir la hotlead de puesta a tierra hacia fuera en el caso.
** Este regulador de lanzamiento sigue las pautas de la NAR (Asociación Nacional de Rocketry) para un controlador de lanzamiento de ignición. Directamente desde la web NAR: "sistema de encendido. Que se lance mis cohetes con un sistema de lanzamiento eléctrico y encendedores de motor eléctricos. Mi sistema de lanzamiento tendrá un seguro de bloqueo en serie con el interruptor de lanzamiento y usará un interruptor de lanzamiento que vuelve a la posición "off" cuando se libera. " **
