Modelado y una malla de alambre de soporte de impresión de gafas caso (1 / 3 paso)

Paso 1: El diseño - y algunos diseño 123D básico instrucciones

Una estructura que es ligera, delgada y flexible, decidí utilizar ese viejo ir a para las abejas y la NASA - hexágonos! Usé diseño 123D (que es gratuito) para modelar un caso de malla hexagonal. Si eres nuevo en 123D o sólido modelado en general, esto se puede ver como un modelo algo complicado, pero realmente es bastante simple. No dude en seguir estas instrucciones!

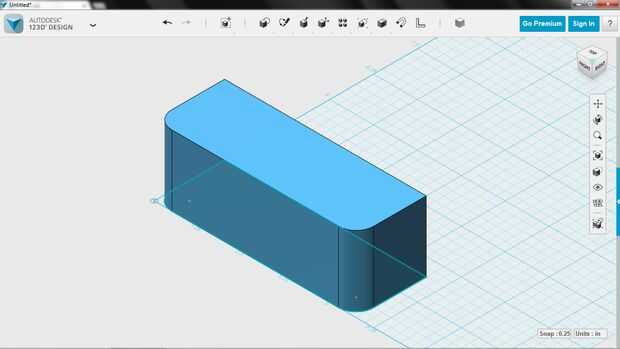

Sólido inicial- Vamos a hacer esto a crear un bloque sólido y recortar las piezas hasta que tengamos nuestro caso final. Medir la huella de las gafas, y luego hacer un rectángulo plano en 123D. Si usted tiene gusto, filete de las esquinas para las miradas o ajuste. Sacar esto hacia arriba unas cuantas pulgadas, darse un montón de espacio extra para trabajar con.

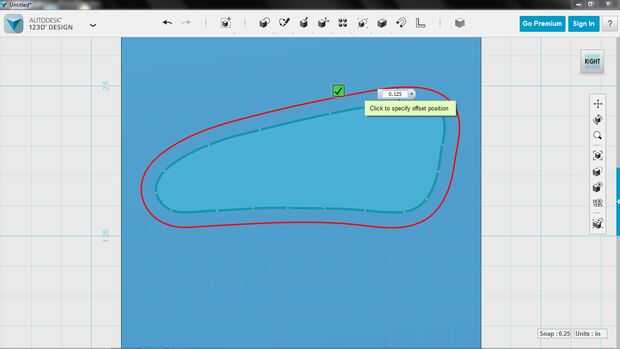

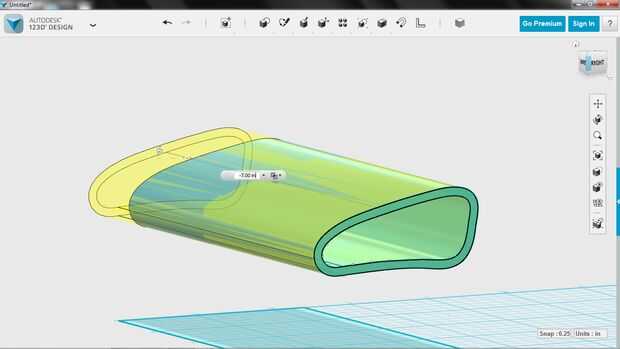

Forma de tubo- En el lado derecho o izquierdo de este sólido nuevo, crear un nuevo sketch de spline y crear el perfil lateral de su caso. Teniendo en cuenta las dimensiones de los cristales (altura y anchura del perfil del lado) mueven que los puntos a lo largo de la spline para masajear en forma correcta. Una vez que esto se hace, contrarrestar la forma de cualquier espesor que desee. Primero utilicé unos 0,02" pero esto era demasiado frágil y delgada cáscara de huevo. Para la segunda versión usé 0.125". Sacar esta forma en el bloque, utilizando la herramienta Intersect para crear una forma de tubo aplanado.

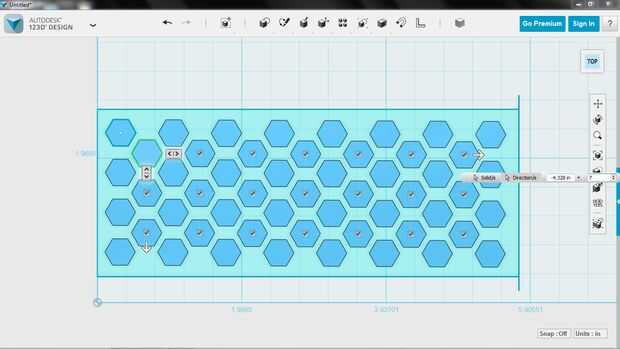

Pernos hexagonales- Ocultar los sólidos/acoplamientos en la barra de herramientas lateral, luego regresar el original dibujo de rectángulo plano. Dibuja tu figura (aquí utilicé un hexágono) en este bosquejo plano y para sacar hacia arriba. Hacer un patrón rectangular. Tuve que repetir este proceso para el diseño de estructura metálica hexagonal, llenando los huecos del primer patrón. Movimiento/posición estos pernos hexagonales a la que desee. No olvide no deje los bordes, que desea un borde continuo todo el camino alrededor del tubo para la fuerza!

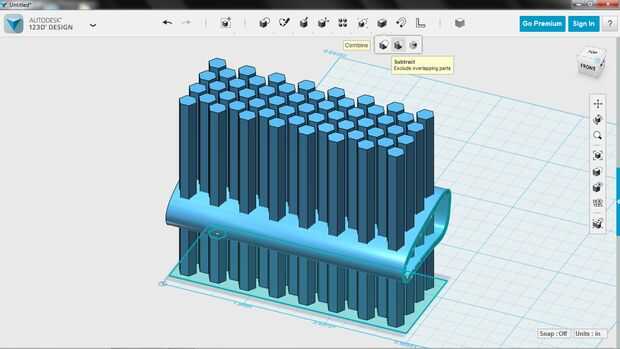

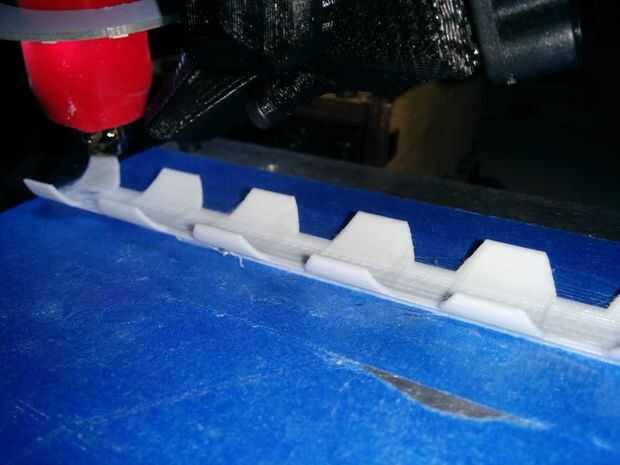

Corte los orificios- Volver al panel lateral muestran todos sólidos/mallas y escoger el comando subtract desde arriba. Elegir la estructura de tubo aplanado que su partida sólido, entonces el hexágono extruido piezas como el sólido segundo (seleccionar varios objetos manteniendo pulsado el botón izquierdo del ratón y arrastrando a través de los pernos a la izquierda). Una vez hecho esto debe tener su forma de tubo con un montón de pequeños agujeros en ella. Si es todo lo que quieras, luego termine. Seguir adelante y usar cualquier método que prefiere para imprimir esta cosa.
