Modding Fisher-Price 72825 Formel Junior Fernlenkflitzer (3 / 4 paso)

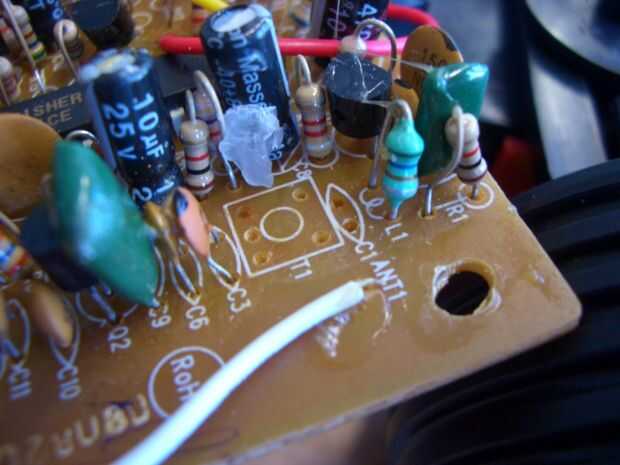

Paso 3: Modificar el receptor

1. un destornillador muy pequeño y a la ferrita dentro de la bobina original para ajustar el filtro a la nueva frecuencia.
2. crear un nuevo filtro utilizando un filtro y un pequeño alambre de cobre aislado.

La primera opción no la mayor parte del tiempo, porque tratando de convertir el núcleo de ferrita, rompe. El núcleo de ferrita se fija en lugar de cera. Es muy, muy improbable thet que te las arreglas para obtener la cera de la base y luego ser capaces de transformar el núcleo de ferrita. Usted puede tratar de sacar la cera calentando con cuidado la bobina con un secador de pelo. Tienes que tener cuidado de no derretir el plástico de la base. He intentado ajustar filtros de esta manera algunas veces y casi siempre fracasé. Una vez que se rompe el núcleo de ferrita se pega en la base plástica y no se puede activar en cualquier dirección ya.

Si la primera falla de método que necesita toma a la segunda porque se filtro está roto. Tienes que hacer un poco matemáticas para calcular las bobinas de fo de la cantidad necesarias para la bobina. En este caso hice los siguientes cálculos.

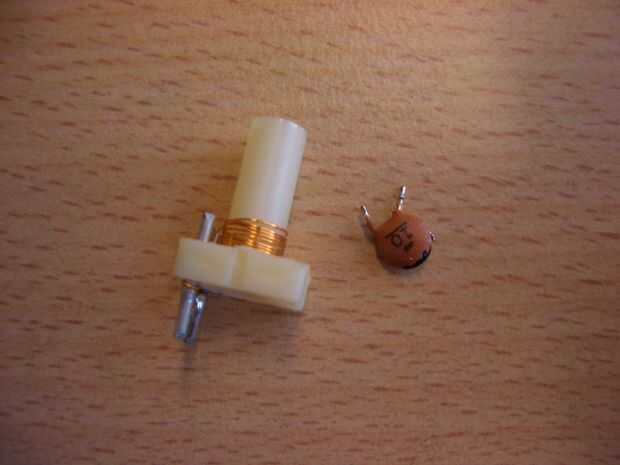

Averiguar la inductancia de la bobina original. El diámetro es 5mm. El alambre es de 0,3 mm de espesor. Hay 7 vueltas en la bobina. La frecuencia de funcionamiento es 27.415 Mhz. La longitud de la bobina es de 3mm.

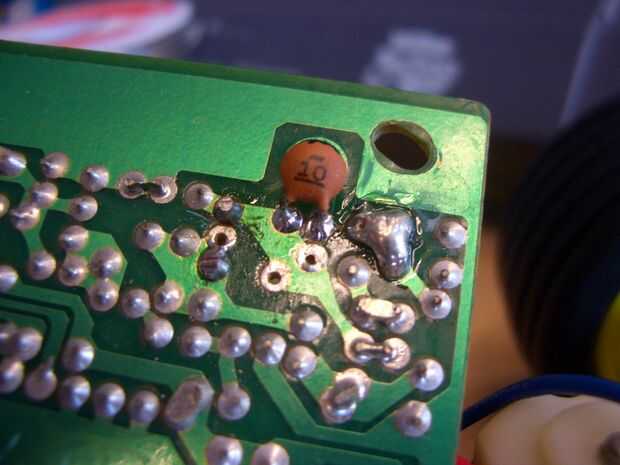

Mediante la fórmula L = N^{2 * D}2/l (L = inductancia, N = número de devanados, D = diámetro de la bobina, l = longitud de la bobina) obtener una inductancia de 0.408uH. Supongo que no cambiamos el valor del capacitor de filtro. Me dio un valor AL nuevo filtro de la hoja de datos. Se puede calcular la inductancia l = AL * N^{2. Con esto me sale: N=sqrt(L/AL), a N = 9.}

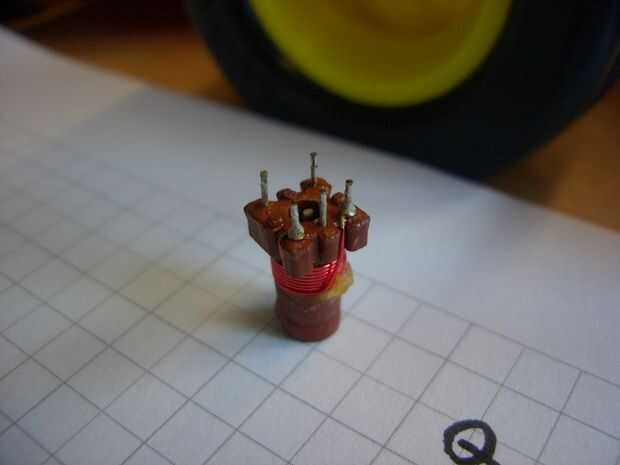

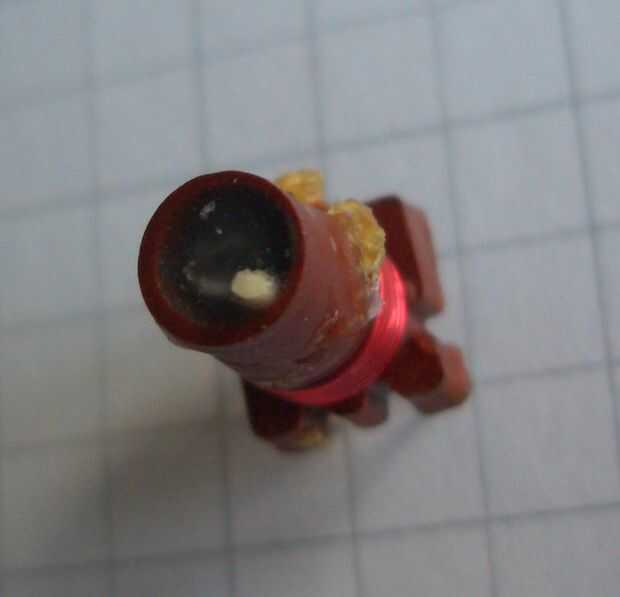

Nuestra bobina también utiliza una base con 5mm de diámetro. También usamos el mismo cable (tomado de un alambre de envoltura herramienta).

Yo simplemente pude han tomado las 7 vueltas de la bobina original. Los dos núcleos son muy similares. Los valores no deben diferir demasiado. El cálculo no es exacto, pero da una buena estimación de cómo enrollar la bobina. Usando 9 bobinas nos da la posibilidad de tomar algunos devanados si no somos capaces de ajustar la bobina a la nueva frecuencia. Incluso si intenta utilizar el viejo coild podría ser necesario rebobinar en caso de que el ajuste no funciona. Bajamos la frecuencia, por lo tanto tienes que añadir las bobinas a la bobina para que funcione.

En mi caso las 9 vueltas funcionó genial! ;-)
