Mod de cubo de colector de polvo (2 / 6 paso)

Paso 2: modelado 3D de separador inercial

Utilizar SolidWorks para modelar las piezas MDF. Con el addon de HSMXpress, he creado el código de G que controlaría el ranurador del CNC. Se adjuntan los archivos de STL, pero el G-Code debe ser creado utilizando un postprocesador para la máquina específica.

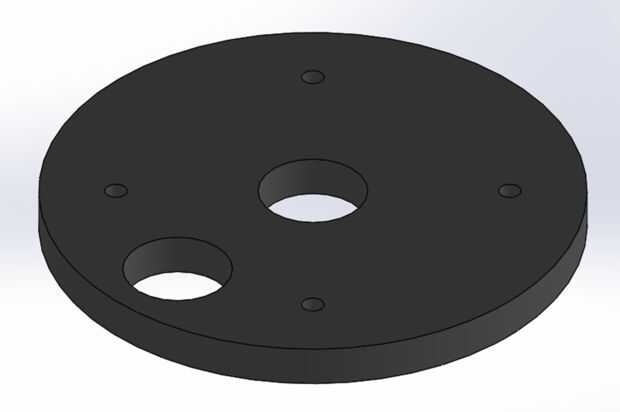

La parte superior es de un 9,5 en círculo con 4 a través de los agujeros para los pernos y dos agujeros en 1,5 para el PCV. Hecho fácilmente usando un router con plantilla de círculo, serrucho, Taladro broca y taladro.

El fondo es una 11 en círculo con un 135deg de surco para el polvo caiga a través de

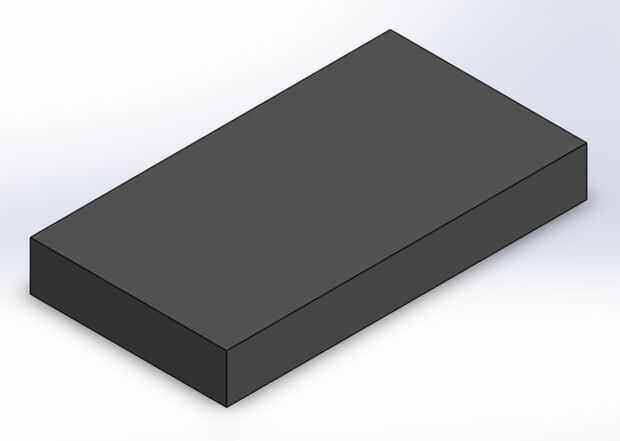

Apoyos son en 5 por rectángulos en 3 para mantener unida a la Asamblea
