Mochila de banco de trabajo (11 / 13 paso)

Paso 11: Exhibición de LED + energía

Aquí nos va cable de alimentación del ventilador y añadir una ultra brillante pantalla de LED. Este es el paso donde tuve que gastar dinero (~ $8 por un grupo de LEDs y el interruptor SPST).

Herramientas y materiales:

Herramientas:

  • Taladro con brocas
  • Soldadura de hierro
  • Tijeras para chapa
  • Pistola de pegamento caliente

Materiales:

  • Matriz de LED
  • Interruptor SPST
  • Alambre
  • De la soldadura
  • 2 Clips de 9v
  • Pegamento caliente
  • Cinta aislante

Conectar LEDs:

Originalmente planeaba avellanador 3 LEDs blancos separados. Cuando paré en mi Frys locales para recoger algunos, encontré una matriz de LED. Compra fue una gran decisión, funciona muy bien y era muy fácil conectar.

Mis LEDs tenían un cojín pegajoso en el fondo y un lugar para los tornillos. Sólo pegar los LEDs en su lugar y atorníllelo en (deje los cables hacia la misma dirección que el ventilador).

Qué es qué:

Mi ventilador tenía muy extraño lleva colores (verde, azul, amarillo y negro). Dado que no tenía ni idea que fue +. Si tienes el mismo tipo de ventilador, amarillo es + y el negro es-.

El circuito de cableado:

Este circuito suministra corriente a los LEDs y el ventilador. Si desea tiene la opción para activar el 1 o el otro o ambos, podría utilizar un interruptor DPDT (doble polo doble tiro) en lugar de un SPST (polo simple solo) interruptor.

Puede utilizar las baterías que desee. Elegí a 9v. Prueba su circuito antes de poner juntos. 9V no fue suficiente para mi arsenal del LED, la energía así que alambré 2 9v en serie para duplicar el voltaje. Terminó de trabajar mucho mejor.

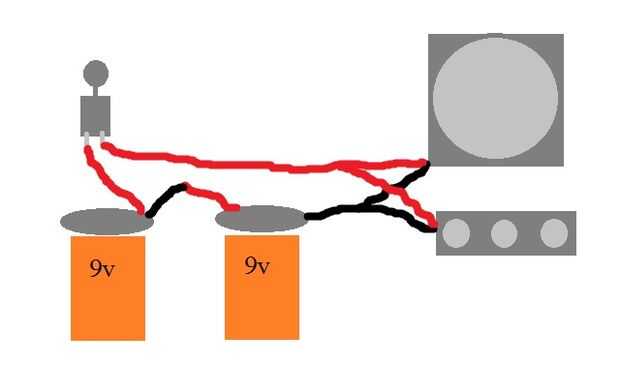

En el circuito real. Esperemos que el esquema de la primera foto es útil. En caso de que no es así, voy a tutorial que a continuación.

Comience conectando los dos clips de 9v en serie (cable + de uno a, de la otra). Entonces el resto de alambre + conducir a cualquiera de las patas del interruptor. Luego soldar un cable en la otra patilla del interruptor. Ahora vamos al cable ventilador + y LED + en paralelo a que conducen (ambos de alambre + conduce a los conmutadores + conductor). Ahora cable ventilador - y LED - en paralelo a 9v - (wire tanto - conduce a los 9v - conducir). El circuito debería funcionar ahora!

No estamos hechos todavía. Necesitamos para cubrir cualquier alambres/juntas expuestas. Cubrir los extremos del interruptor expuestas con pegamento caliente. Luego con cinta cualquier expuestos empalmes entre los cables con cinta aislante.

Si quisieras, no veo ninguna razón por qué no podía alambre todo el circuito en serie. No tengo idea por qué no lo hice.

El circuito de la cubierta:

Si todo ha ido bien, ahora tienes 2 pilas sueltas y un lío de cables. Ahora tenemos que caso. Una lata altoids fue apenas el tamaño correcto para mí.

Comience por colocar la lata a su espacio de trabajo (paso 9). Luego perfore un agujero lo suficientemente grande como para montar el interruptor. Ahora use sus tijeras para cortar una sección del lado de su lata para cables pasar a través. Usted debe hacer!
