MIT App Android usando el Bluetooth HC06 para conectar a un Arduino Uno (5 / 6 paso)

Paso 5: MIT App Inventor - hacer la GUI

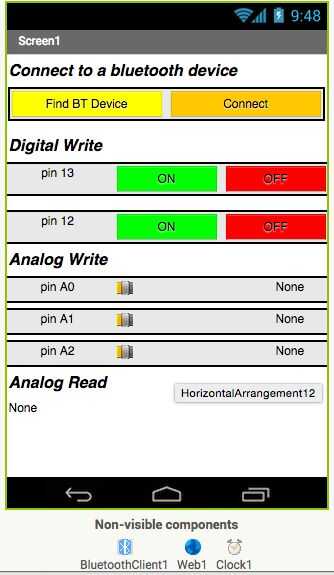

He creado una GUI en MIT App inventor. Yo he encontrado útil empezar con la interfaz gráfica por lo que entiendo lo que quiero hacer y pensar en cómo antes escribir el código de bloque.


Teléfono--> Bluetooth--> Arduino

He utilizado digitalWrite para los pines 12 y 13 botones encender el LED de encendido/apagado. También utilicé sliders a analogWrite para pines A0, A1, A2. Esta herramienta podría ser utilizada para controlar un RGB, un servo para un robot, o lo que eres mente piensa para arriba.

Arduino--> Bluetooth--> teléfono

La sección inferior es mi analogRead en pin A5. En mi código de arduino, simplemente escribo Serial.print para enviar los datos entre ambas unidades. Muy fácilmente podría escribir algún código de arduino que hace algo similar para digitalRead y añadir otra etiqueta en la GUI.

Los componentes no visibles de esta interfaz son:

  • Bluetooth
  • reloj
  • Web

Se necesitan estos componentes para encontrar todas las funciones que utilizaba en el código del bloque anterior.
