Mini torno eje manivela (2 / 6 paso)

Paso 2: Cómo empezar

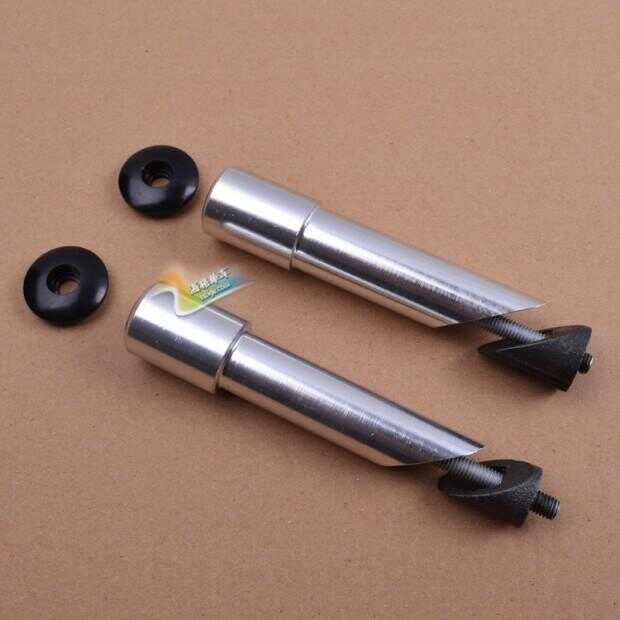

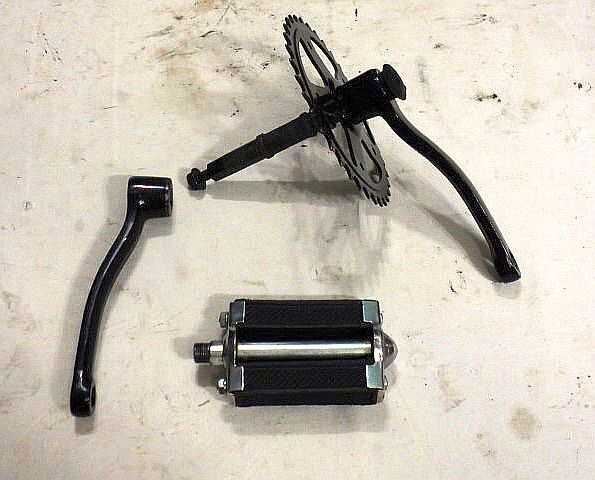

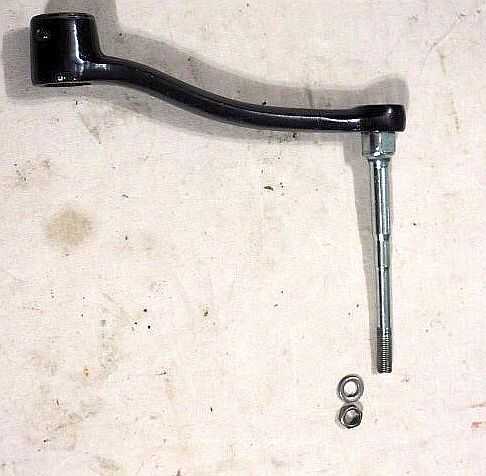

Un esqueleto de bicicleta reclinada cogió el borde de la carretera me dio toda la inspiración que necesitaba para imaginar la manivela y manejar parte de este proyecto. El brazo y el eje de los pedales están hechos de un forjado, que es superior a cualquier molde o doblado para arriba ya que por su diseño, se espera que se someten a rigurosos y castigar el uso. El eje que impulsa un mandril de torno generalmente es un tubo hueco que permite el paso de material redondo a través de él para el mecanizado y no tiene nativos medios para ser conducidos externamente que el motor integral. El método más popular para unir una manivela del husillo es insertando una barra de eje y leva internamente, en una cuña de deslizamiento como un

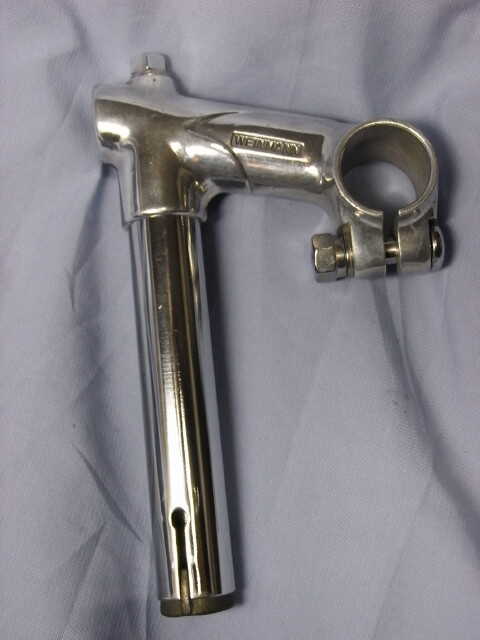

- a horquilla de montaje del vástago o una


como utilizado en bicicletas francesas. O método funciona bien, y elegí que la cuña de deslizamiento es menos compleja para luego fabricar el tipo de expansión todavía funciona apenas como con eficacia.

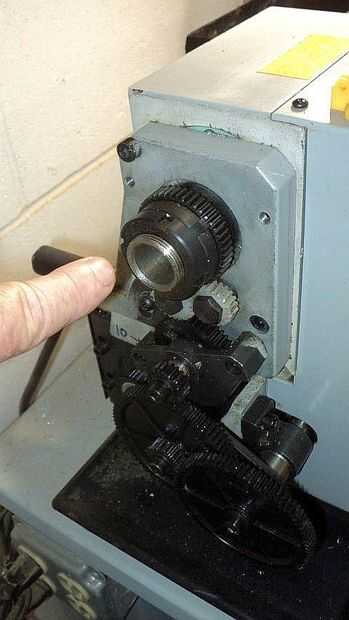

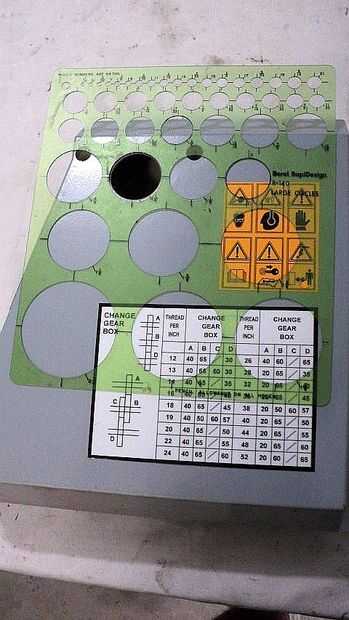

Mientras que tenía la tapa de la caja de cambios, también amplió su eje orificio de acceso para dar cabida a centro de eje de la manivela que era más grande entonces la fábrica dio permitió. Utilizando una plantilla de agujero para dibujar la ampliación y una herramienta rotatoria con una fresa recta montada en él hizo brevemente el trabajo de esta tarea.
