Mini torno de madera con restos de madera (4 / 6 paso)

Paso 4: Crear el contrapunto

1) lo primero que hice fue cortar otra longitud de la varilla roscada de 1/2" a 9". Después de que fuera hecho puse un taladro mandril y girar contra algún papel de lija para conseguir un punto. Después de unos 15 minutos y bandas de lija y medio tuve un punto centrado decentemente. Lo más importante es ir despacio para que no te un punto de centrado. Después de que se corte 2 x 5 "x 5" cuadrados de 3/4" madera contrachapada y taladrar un orificio de 7/16" 2 1/2" al lado (el centro) y 2" de la parte superior. Luego usa el grifo 1/2" desde el último paso y había aprovechado esos agujeros.

2) fui a la mesa de sierra y corte 3" por 5" rectángulo de madera contrachapada de 3/4" y 3" por 2" partes. Taladré un agujero de 7/16" en el centro de 3" por 5" rectángulo y jodidos los pedazos más pequeños entre los dos lados como refuerzos.

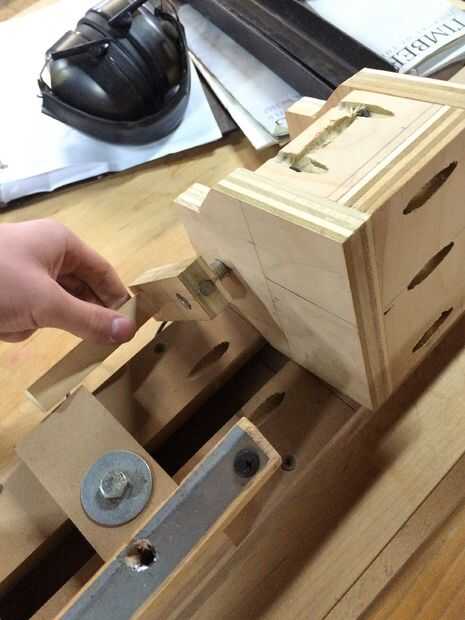

3) la última cosa que hacer era hacer un mango para ella. Cortar un 1" por 3" pieza de pieza de madera contrachapada de 3/4" y 1" por 2". Luego perforé un orificio de 7/16" 1/2" desde el final de la 3" pieza larga. Luego perforé un orificio de 1/8" 1/2" desde el otro extremo. Luego perforé un orificio piloto de 1/16" al final de la 2" pieza. Después de todos los agujeros fueron perforados manejé un tornillo para madera largo a través del orificio de 1/8" y en el orificio piloto de 1/6". después de que fuera en todo lo respaldé lo un poco por lo que la sección 2" podría girar libremente de la sección 3". Debería verse como una manija con las dos piezas 90 grados uno del otro. Una vez que se atornillan en la varilla roscada (frente el lado con el punto) y me perforó un agujero en el extremo que pasó a través de la varilla roscada y la madera. Luego puse un clavo de 1/8" en el agujero con un martillo. Dejó la manija de atornillar en la varilla aún más cuando se gira.

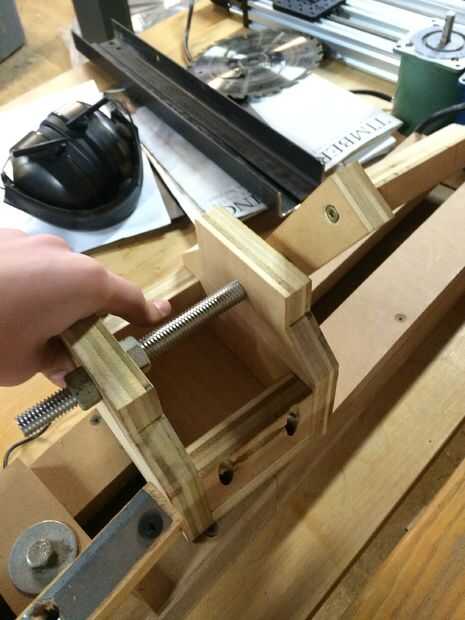

4) luego atornillar el mango y varilla roscada por un lado, coloque una tuerca, atornillado por el otro lado y pone otra tuerca en. Todo lo que tienes que hacerlo girar la manija para ajustar el contrapunto a la pieza de trabajo y apriete las dos tuercas en la pieza frontal. Esto impide dar vuelta.

5) la última cosa a hacer es cortar un trozo de madera contrachapada de 3 1/2" por 2" y perfore un orificio de 3/8" en el centro. Esto se convertirá en la tuerca para un perno que bajará a través del agujero la parte inferior del cabezal móvil que puede ajustarse para mantener los residuos en su lugar.
