Paso 3: Bolso accesorio guías y brazos

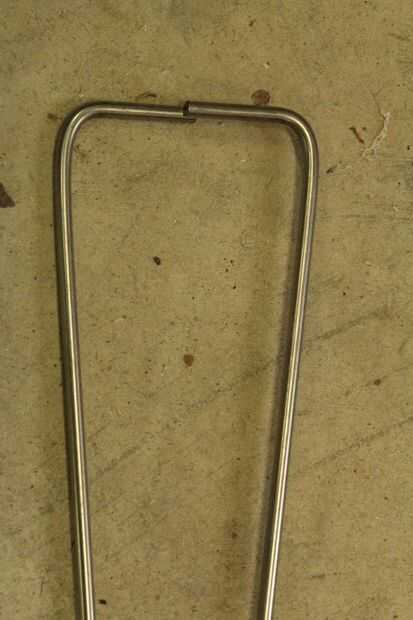

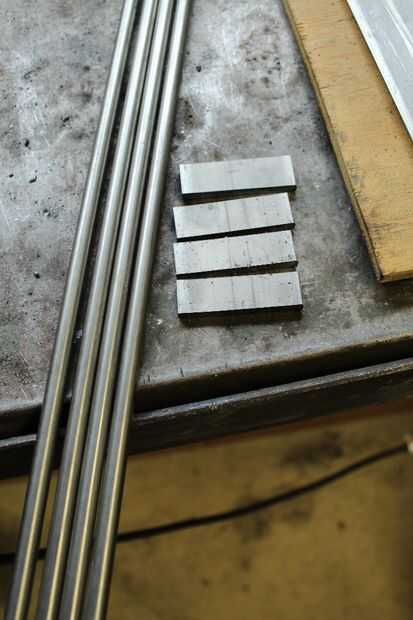

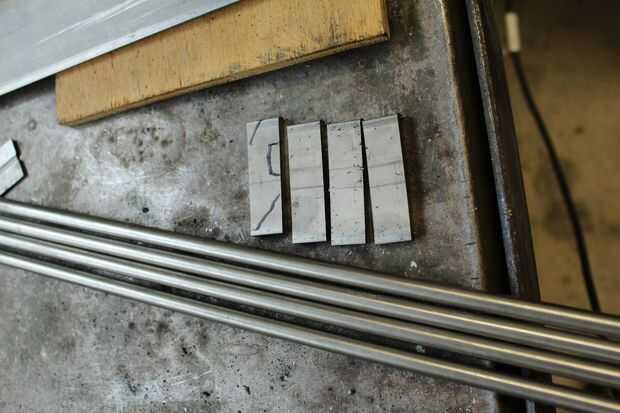

Cortar la bolsa 8 accesorio guías luego forma, tenga en cuenta el contorno áspero de la forma prevista en el extremo uno. Fijar 4 juntos a la vez (cuatro haciendo un conjunto superior y luego inferior) tuve una fresadora para cortar la ranura 5 mm de profundidad para el 3 x 13 x 450 perno mm pasar pero puede ser hecho con una amoladora, que sería más rápido pero no tan limpio, tenga en cuenta también es necesario que haya suficiente espacio para que los lazos de la bolsa caber debajo de la clavija. Luego corte el molido de los ángulos en ellos y alambre cepillar los bordes para eliminar ángulos agudos que podrían cortar la bolsa más adelante. Tomar las dos guías de extremo y sujetarlos 2-3 cm de cada extremo con abrazaderas G y punto de soldadura en cada extremo, puso el pasador en su lugar y pinza las dos guías restantes en lugar comprobando que el pin puede ser fácilmente removido e instalado, una vez que estés feliz soldar estas en el lugar también. Repita para la parte inferior del cuerpo de rastra. El pin es fácil usando las barras de dos 3 x 13 x 450 mm, marca los 40 mm de un extremo y doblar a 90 grados. Esta diapositiva a través de las guías, en el punto donde pasa hacia el otro lado marcar y taladrar un agujero de tamaño adecuado para el perno de la cuchilla caber.

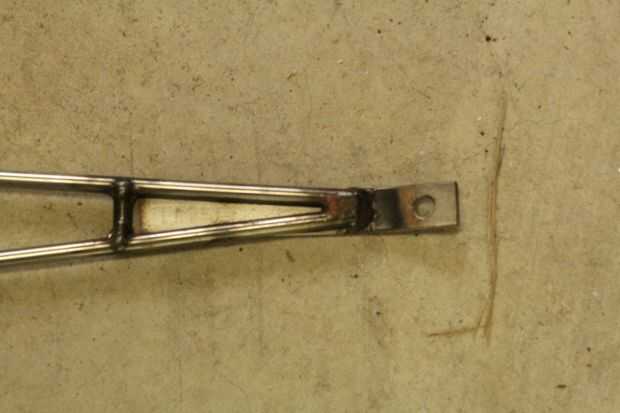

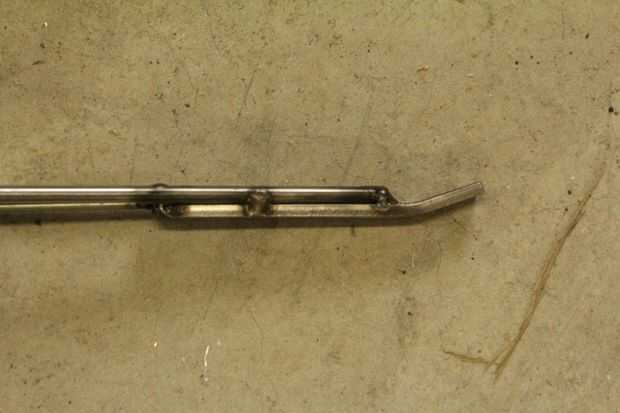

Corte los brazos, apoyar y barra para la fijación de la cadena. Marcar los brazos en 70 mm y en este punto de la curva a 80 grados haciendo una forma de '7'. Recae en los dos pedazos hacia fuera sobre una superficie plana dos 7 uno frente al otro formando un triángulo áspero con el lado corto 190 mm (nota debe haber un pequeño hueco en este lado). Una vez que su felizes puntos de soldadura del extremo puntiagudo, prueba una vez enfriado se cabe, poniendo en su lugar. Esto exige que se tendió al lado del cuerpo de rastra puesta en marcha de un extremo del brazo luego el otro entonces podrá hacer pivotar el brazo remite así trabándolo en el lugar. Cerca de 80 mm desde el extremo puntiagudo del brazo añadir un poco de 8 mm ronda bar forma una 'A', soldar en su lugar. Sobre esta área le soldamos la pieza de barra de 20 x 5 mm que será el punto de anclaje para la cadena, asegúrese de que la pieza corta palos a unos 30 mm. Repita este proceso con el otro brazo, una vez que tengas ambos brazos en su lugar con la barra de 20 x 5 mm en el interior se dará cuenta de que ambos necesitan doblar hacia afuera hasta que se juntan (probablemente 15-20 grados). Con los dos brazos en su lugar reunirlos para que estén centradas, abrazadera y perfore un agujero que una había ' grillo puede sostener los dos brazos juntos y una cadena.
