Mini Golf del molino de viento (4 / 4 paso)

Paso 4: Paso 4: armar la caja y el circuito

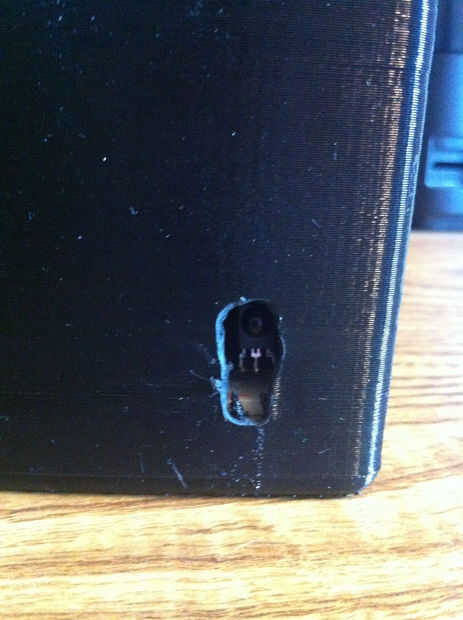

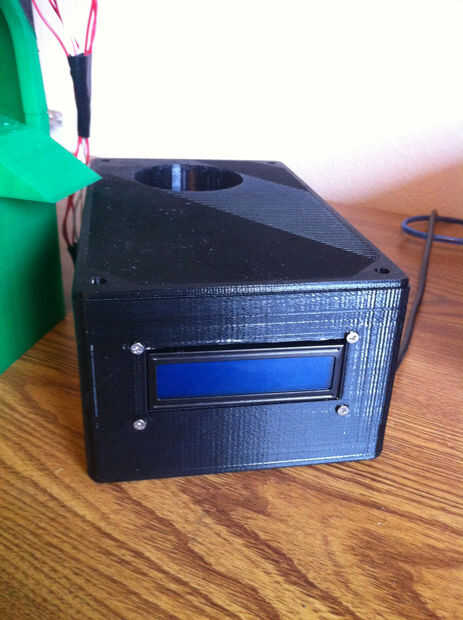

Todos los componentes eléctricos están dentro de la caja negra detrás del molino de viento que no sea el motor de pasos de DC. La pantalla LCD se atornilla a la abertura grande en el lado de la caja. Un pequeño agujero fue hecho para que el sensor de infrarrojos ser expuestos, pero tuve que taladrar el agujero más grande por lo que recomiendo modificar el cuadro en SolidWorks para que problema puede ser evitado. Hay otro agujero en la parte posterior de la caja significada para que un cable de alimentación puede ser insertado y conectado a Arduino.

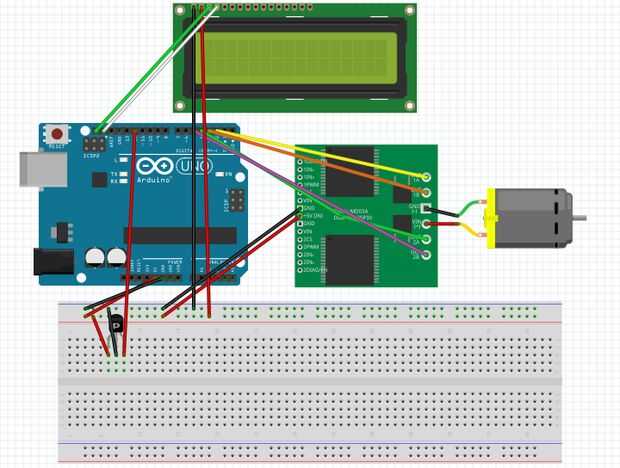

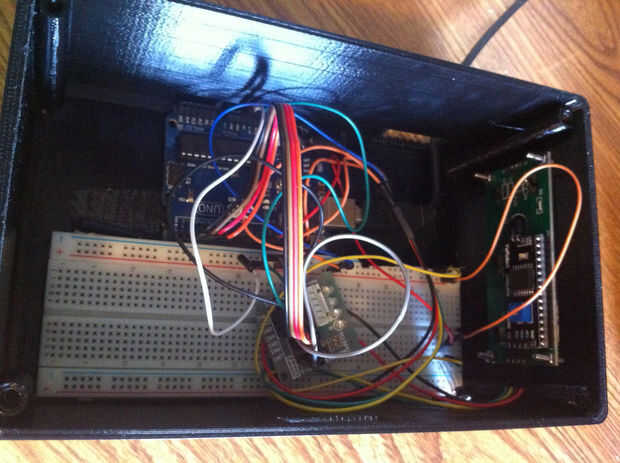

La placa y los cables parecen un poco un lío dentro de la caja, pero hice un diagrama de Fritzing para que el cableado se puede entender mejor. Espero que esto sea suficiente información si le gustaría crear su propia versión de mi proyecto. Deja un comentario si tienes alguna pregunta y trataré de responderles tan pronto como pueda.
