Mini foco LED para la caja de la computadora u otra superficie plana (1 / 6 paso)

Paso 1: Partes y materiales

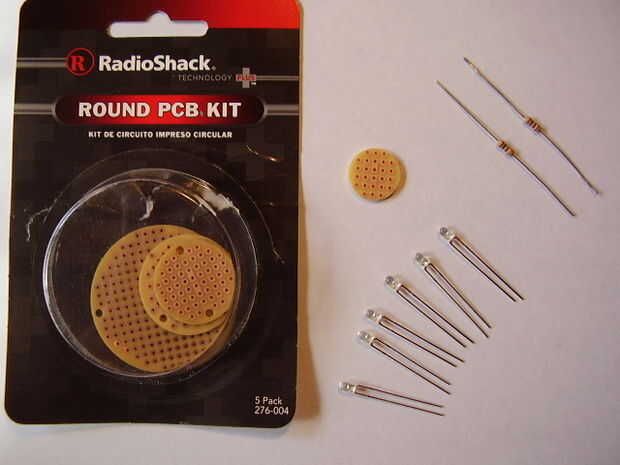

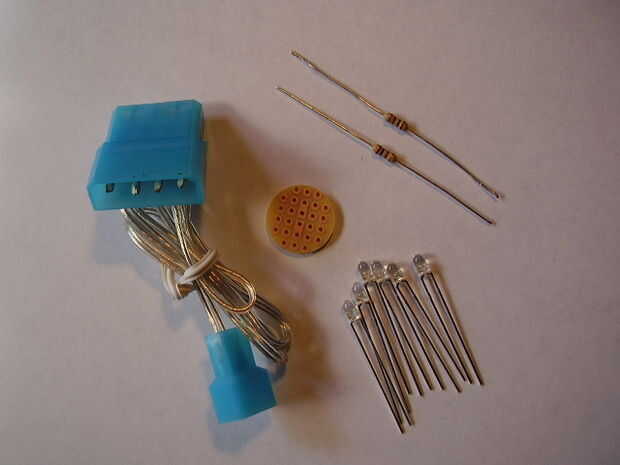

Parts List:
6 cada 3 mm - LEDs de alta intensidad azul, agua clara de la lente, 3.3 voltios, 20 ma.
2 cada 100 ohm resistencias 1/8 o 1/4 watt (uso 150 ohm resistencias si se conecta al coche.)
5/8" redondo circuito tablero (el más pequeño en Radio Shack #276-004.)
Conector de alimentación - como un viejo ventilador ordenador.
Soporte de moneda de 16 mm Air-Tite

Materiales:
Pegamento epoxi transparente
Cinta de montaje doble cara
Cinta de enmascarar
Palillo de madera y pieza de cartulina para la mezcla de pegamento

Herramientas:
15 vatios soldador y soldadura
Esponja húmeda para limpiar la punta del soldador
Cortadores de alambre pequeño
Alicates de punta
Peladores de alambre

Una mordaza con pinzas para sujetar la placa de circuito mientras se suelda es útil pero no necesario.

Compré los LEDs de mouser.com a menos de veinticinco centavos y las resistencias por cinco centavos cada uno. Compré el soporte de moneda Air-Tite de shawneecoin.com por un dólar. El titular de la moneda fue para una moneda pero encontré que agregó un broche bonito y simple montar la luz a cualquier superficie plana. El conector de alimentación que usé para hacer este proyecto con estaba a la izquierda sobre adaptador ventilador de un ventilador nuevo ordenador.
