Mini coche controlado por bluetooth acelerómetro (2 / 8 paso)

Paso 2: Introducción a los conceptos... (El esquema)

Los conceptos son muy simples o a decir muy simple y fresco para el corredor habló.

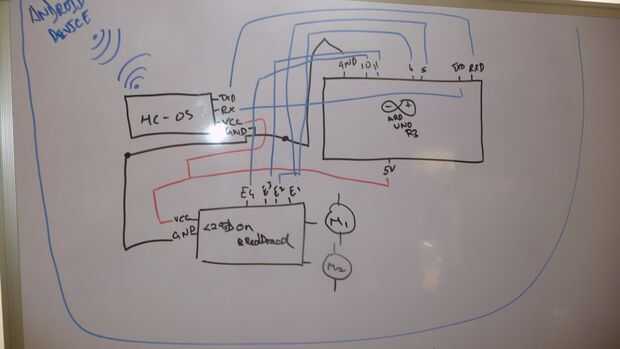

Creo que conceptos deben ser claros y conceptos son muy importantes en la vida por lo que también he incluido un esquema del tablero blanco.

Lo que hacemos aquí es sólo tiene que conectar los dos motores dc o el CI L293d para el controlador de puente H para que podamos hacer motores para girar ambos lo que queremos es decir... En sentido horario y antihorario.

El puente H envía 4 pines de arduino es decir... pin 2 para cada motor. Para hacer este coche funcionamiento se requiere un transmisor (tx) pero aquí no utilizamos un transmisor pero vamos a utilizar nuestro dispositivo android como nuestro transmisor y conecte a nuestro coche a través del módulo de HC-05 (vía bluetooth básicamente).

Muchas personas cometen estos errores pero asegúrese de conectar HC-05 Tx a RX del arduino y HC-05 RX al TX del arduino.

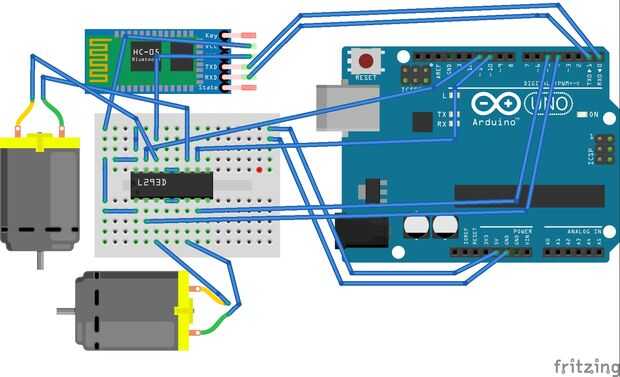

Nota: en el protoboard el fritzing no tenía poder carriles así que el primero de ellos desde arriba como positivo y el segundo desde arriba como negativo en la protoboard mini
