Paso 5: Los motores

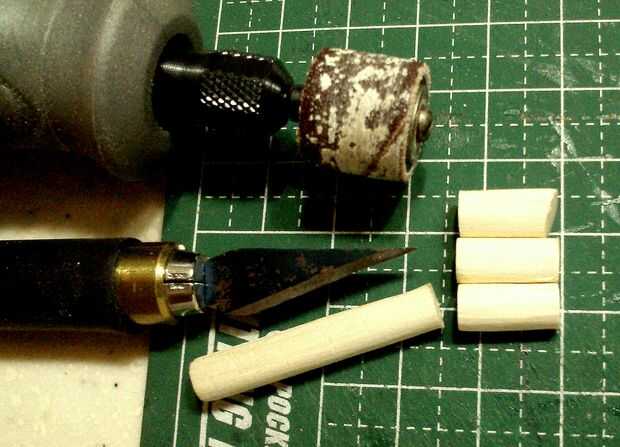

Tres piezas de la misma longitud se cortó el tubo de madera para las cubiertas de motor de la nave espacial. Se determinó la longitud de cada uno de la tapa y esquemas de vista lateral (paso 2). Para el alojamiento del motor superior para montaje detrás de carlinga del piloto, el extremo delantero fue biselado ligeramente usando un accesorio de la lijadora de disco fino. La biselada fue prueba montado en la muesca en el fuselage detrás de la cabina del piloto. Una ranura a la tobera de escape del motor fue tallada en el extremo posterior de la pieza de biselado. La parte trasera de la carcasa superior del motor debe ajustarse a la forma como aparece en la imagen de la vista lateral de los esquemas.

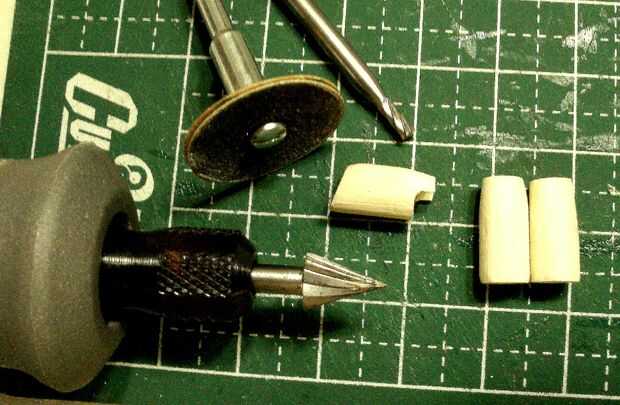

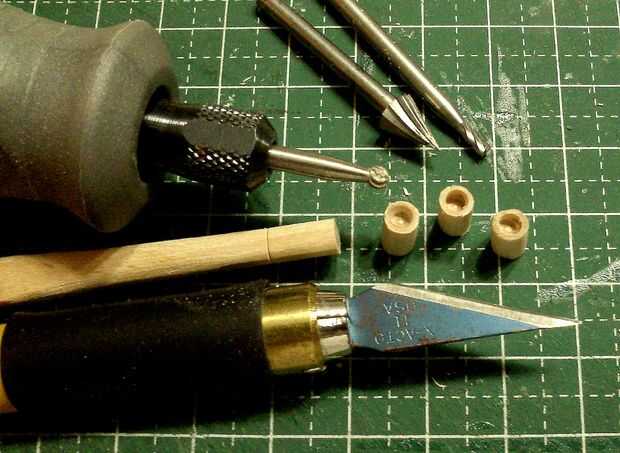

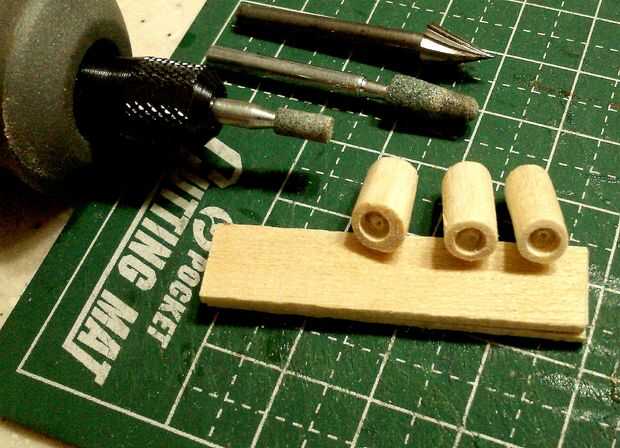

Para tallar las tomas del motor en la parte delantera de las cubiertas de motor de tres 3, agujeros fueron perforados con un #125 accesorio cortador de alta velocidad montada en un MiniMite. Las tomas se completan utilizando un accesorio de corte de alta velocidad # 100.

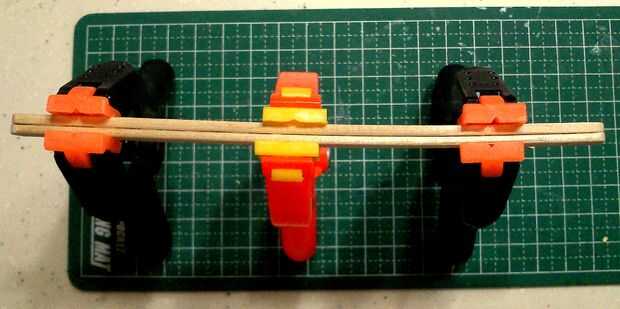

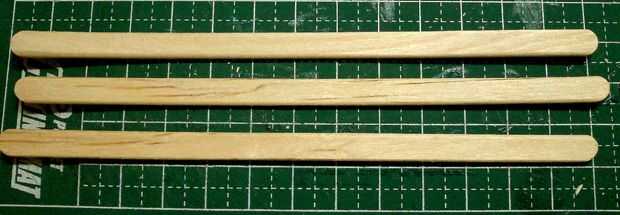

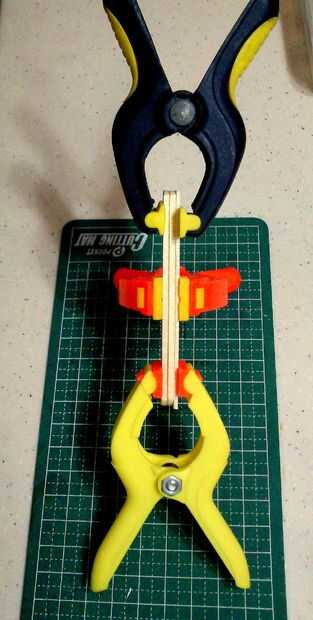

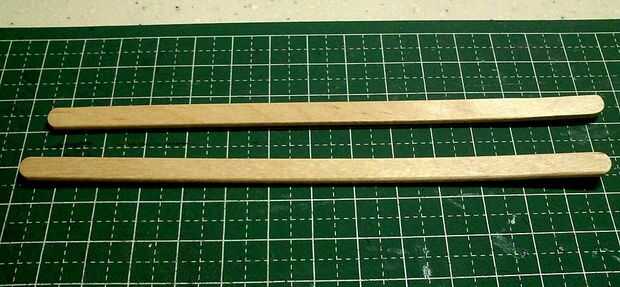

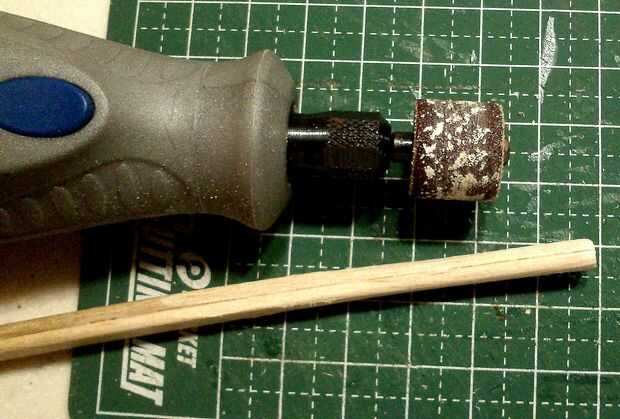

Para el motor tres 3 escape inyectores, agitadores de café madera gruesas 2 dos se intercala juntos. La pieza fue enarenada semejantemente en una forma de tubo con un accesorio de lijadora de tambor de 1/2" grano grueso/fino montado en un Dremel 3000.
3 tres piezas de la misma longitud se cortó para las toberas de escape de motor de tres 3. La longitud de cada inyector se basó en las imágenes de la parte superior y vista lateral esquemas del paso 2.

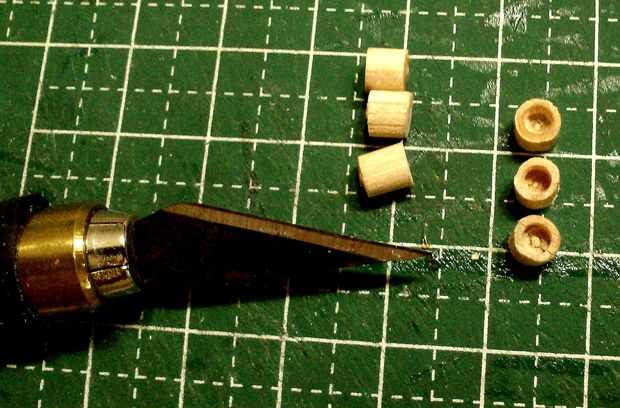

Para modelar las toberas de escape, se perforaron agujeros en cada extremo de los escapes de motor de tres 3 usando un #125 accesorio cortador de alta velocidad montada en un MiniMite. Las toberas de escape fueron acabadas utilizando un accesorio de corte de alta velocidad #193 montado en un Minimite.
