Paso 3: Vamos a conseguir el cableado

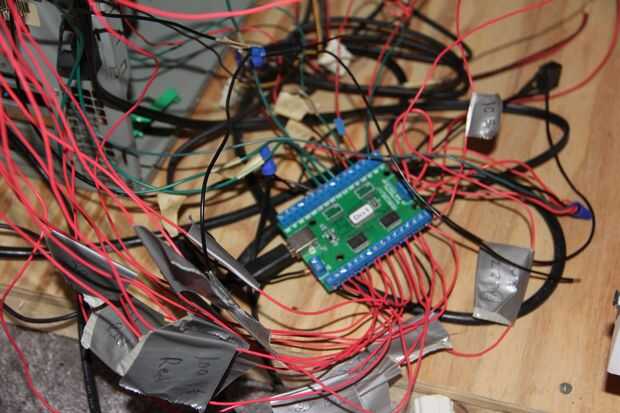

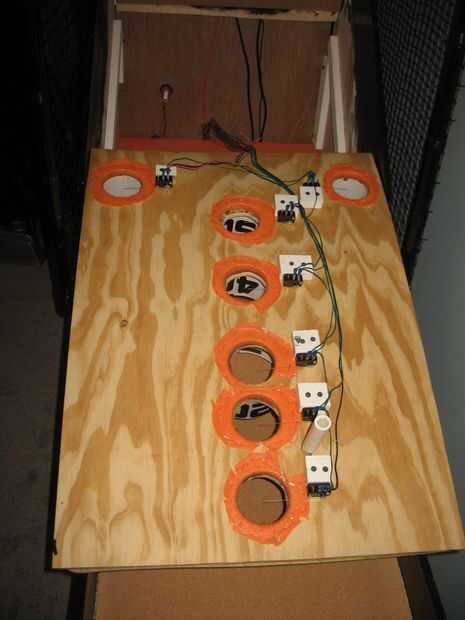

Al final del día, el cableado va a ser un desorden complicado visualmente. Los cables están por todas partes! Ojala alguien figuras cómo organizarse mejor sobre cableado, pero la mía es puro caos. Esto es por que es una buena idea para marcar todos los cables con cinta de enmascarar y etiquetados (Ex: 10 rojo) si una luz tiene que ser reemplazado en el futuro. Comience destornillando la zona de calificación y bancos para que los objetivos de 100 todavía están en la parte superior.
Como funciona esto en pocas palabras:
Cada LED está montado en su lugar, sus mensajes positivos y el voltaje del Banco las ranuras en el LEDWiz están conectadas entre sí mediante una cadena metálica que está conectada con el cable rojo en el adaptador de alimentación molex de PC de la PC. Esto provee cada luz con 5 voltios de alimentación. El poste negativo en cada LED tiene una resistencia. Después de eso hay un cable que va desde la resistencia a la ranura de salida correcta en el LEDWiz. Eso es todo!
Simple de comenzar: Separe los dos LEDs de color entre sí. Confía en mí, todos miran el mismo apagado. Necesitarás 7 de cada color. Para facilitar la he usado resistencias de 200 ohm, pero como se mencionó anteriormente puede utilizar 150 ohm para rojo y 100 ohmios para el azul si los tienes en mano. Suelde la resistencia correspondiente uno para cada LED. Elegí el lado negativo del LED (mensaje corto) pero se puede utilizar cualquiera de los lados. Una vez que éstos se hacen necesitamos un cable desde cada poste positivo del LED uno al otro de la cadena. Hice todo el cableado sobre la mesa antes de montar las luces. De esta manera pude centrarme en etiquetado los cables y conseguir que la longitud correcta.
