Mini Aurora 18 (2 / 8 paso)

Paso 2: PCB & partes

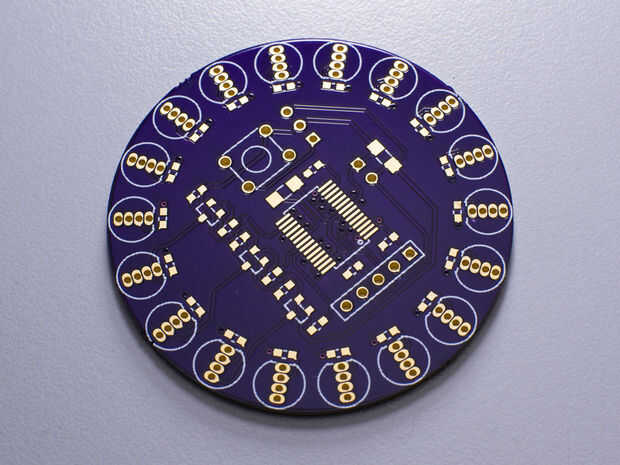

Aurora mini 18 utiliza tecnología de montaje superficial (SMT). Si nunca ha construido nada con SMT, esto podría ser una buena oportunidad para probar. Probablemente te darás cuenta que no hay nada que temer sobre SMT. (si no está familiarizado con soldadura, es posible que los pies con algo más simple que esto sin embargo.)

La alta calidad, por encargo PCB así como los kits completos están disponibles a un precio razonable. Por favor ver los detalles en la sección "En venta" de los foros.

Piezas

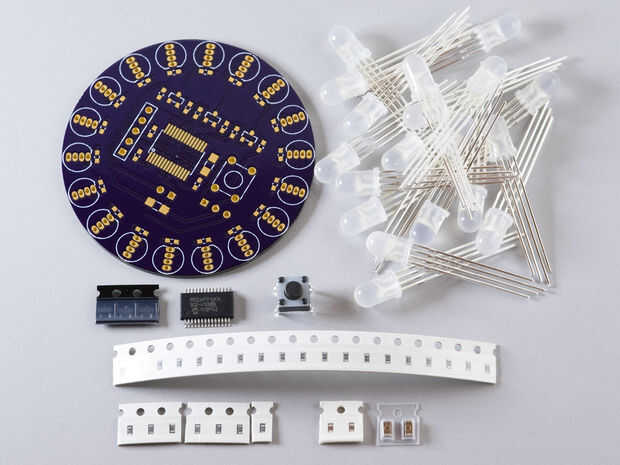

Esta es la lista de piezas. Todos excepto los LEDs están disponibles en Digi-Key (digikey.com).

  • 1 x 10 k Ohm (0603)
  • 3 x 220 Ohm (0603)
  • 3 x 2,2 k ohmios (0603)
  • 18 x 150 Ohm (0603)
  • 2 x 0.1uF (0603)
  • 2 x 10uF (1206)
  • 3 x Q1x: MMBT2907A
  • 1 x PIC24FV16KA302 (SS)
  • 18 x LED Tricolor (cátodo común) (SparkFun COM-09264 debe ser idénticos) http://www.sparkfun.com/products/9264
  • 1 x interruptor táctil
  • 1 x 3 - 5V fuente de alimentación: adaptador de corriente alterna regulada, 4 NiMH, 2 pilas AA/AAA & caso, una pila de litio o cable USB
  • Jefe del Molex del perno de 1 x 2 (ángulo recto recomendado) (opcional)
  • 1 x 2 conector Molex con terminales correspondientes (opcionales)

Hay muchos lugares para comprar LEDs. Fuente de LED directamente en China a través de AliExpress. Toma un par de semanas para la entrega, pero los precios es geniales. (Si usted está comprando un montón de LEDs).

Puedes sustituir los transistores si tienes algo compatible.
