Paso 1: Lo que se necesita
• El conjunto de lente para microscopio – esto puede adquirirse recién o puede ser rescatado de un viejo microscopio de estudiante. Decidimos comprar un microscopio de bajo costo estudiante ($50) y utiliza el lente de nuestro proyecto.
Se utilizaron 15 X ocular y objetivo de 45 X de nuestro proyecto.
Usted también necesitará un 3,5 cm x 3,5 cm espejo unidireccional para alimentar dentro de periscopio (según diseño 3D periscopio impreso).

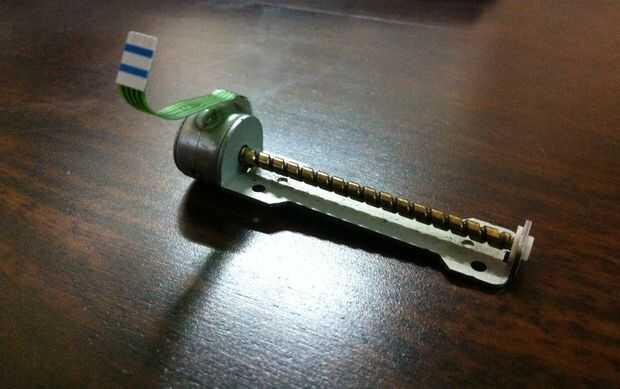

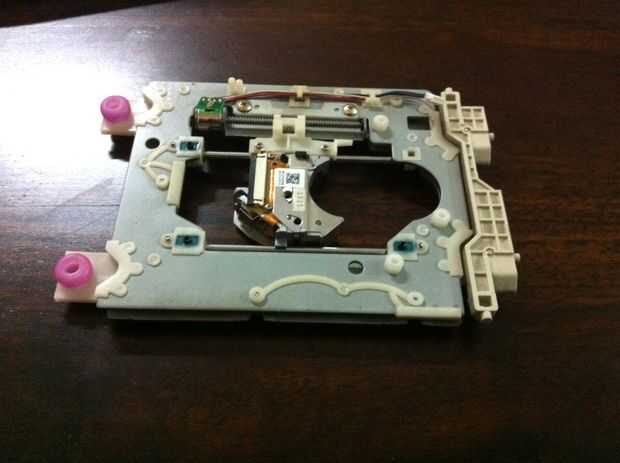

• Motores miniatura (2 núms.) de unidades de CD-ROM viejo – estos pueden ser fácilmente procedente de tiendas de segunda mano por menos de $10.

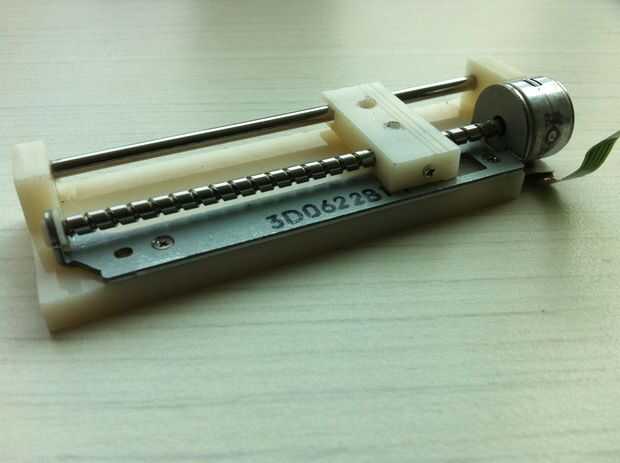

Uno también puede comprar estos junto con una etapa y carro móvil - http://www.aliexpress.com/item/New4-5V-2-phase-4-wire-stepper-motor-with-screw-drive-slider-slider-for-DIY-miniature/1139615226.html
Los motores paso a paso se utilizan para mover la diapositiva de forma grid-wise.
• Cuerpo del microscopio – allí varias opciones están disponibles para este
o retener el microscopio están parados desde el microscopio de estudiante y utilizar para albergar el mecanismo de movimiento de deslizamiento
o un buen modelo 3D se puede también encontrar en http://www.thingiverse.com/thing:92355
o hemos creado nuestro propio diseño para adaptarse mejor a nuestras necesidades. El diseño modificado elimina el espacio adicional debajo de la base de la diapositiva, haciendo el diseño más compacto y ergonómico. El diseño también incorpora un arreglo de montaje para el montaje del motor y permite el libre movimiento del titular diapositiva.
• Cámara web para capturar imágenes de la diapositiva individual.
• La costura de las imágenes capturadas se realiza con Fiji, una abrir-fuente imagen herramienta de costura - http://fiji.sc/Image_Stitching
• 0.5W LED – esto se coloca debajo de la diapositiva y se utiliza para iluminar la imagen en el microscopio
