Micrófono de auricular de teléfono (6 / 9 paso)

Paso 6: mintió acerca de los circuitos!

Mi diseño inicial no tiene voltaje protección (lo que estaban construyendo hasta ahora).

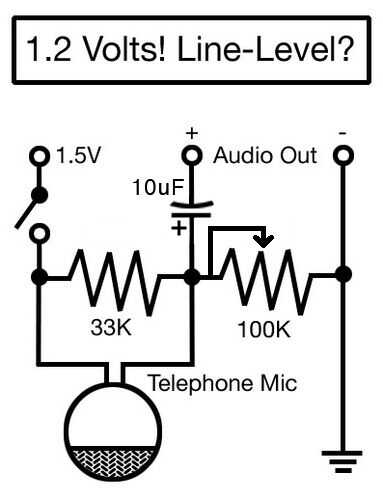

Por lo tanto, darse cuenta de que esta falta de regulación de voltaje es un problema, construido el circuito fotografiado abajo para bajar el voltaje de salida de 1,5 a 1,2 voltios (porque tenía la rumor que se trataba de nivel de línea). Nivel de línea sigue siendo un poco misteriosos para mí, pero gracias a un comentario publicado en la Página principal por Phatso que ahora puedo decirte nivel de línea es probablemente más alrededor de 1v. Sin embargo, el circuito de abajo todavía debería funcionar bien.

Armar el circuito que se muestra a continuación y empujar dentro de su caja (de modo que el micrófono funciona correcto y no daña cualquier otro dispositivo que lo conecte en).

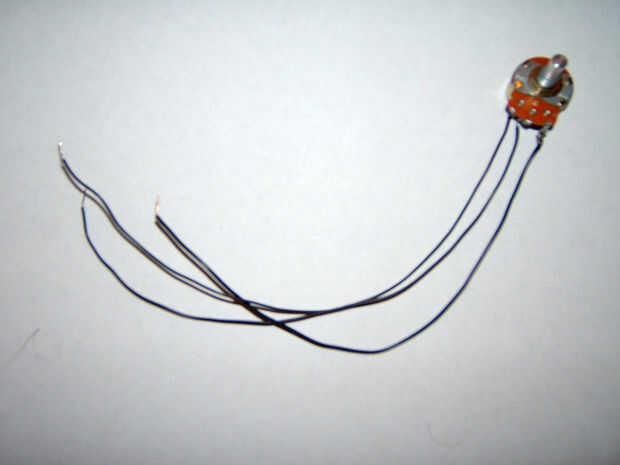

También puedes simplemente usando un potenciómetro de 100K y un condensador electrolítico de 10uF entre el conector telefónico y el jack mono. Esto, en teoría, proporcionará protección de tensiones mal y control de volumen. Sin embargo, no estoy muy seguro de cómo o incluso si esto funcionará. Esto es mera especulación de mi parte (basado en lo que alguien me dijo una vez de paso).

También, una baja tensión LED para indicar si el dispositivo está encendido o apagado puede ser agradable.
