Actualización 23/08/2013---no he añadido una nueva foto, pero he añadido una segunda batería en paralelo a la de la foto. También encontré un lugar que podía perforar un agujero de mi garage en mi sótano. Ahora tengo un cable de corriente de la unidad de UPS en mi sótano para que pueda utilizar el poder dentro de la casa, así como en el garaje. Estoy en el proceso de reconfiguración de este sistema en una bolsa de almacenamiento de información para que si tenía que puedo tomar mi poder conmigo.

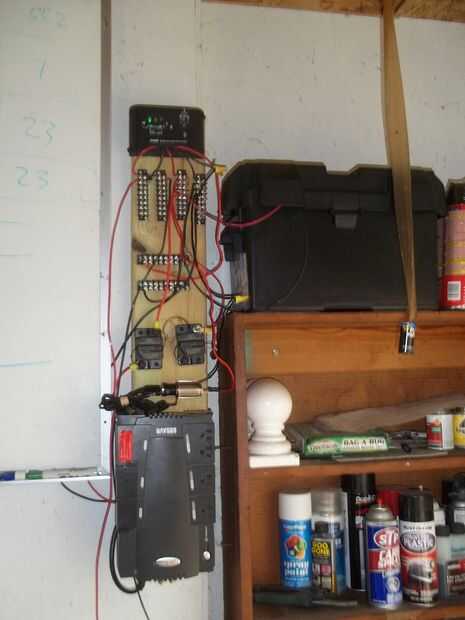

1. vamos a comenzar en el lado derecho. Esa caja negra que contiene una batería Marina de ciclo profundo. Para aquellos que no saben, una batería de coche normal no funcionará mucho tiempo para un sistema solar. Esto es porque no puede manejar drenado muy baja y recargado muy muchas veces sin daño. Baterías de ciclo profundo marinos están hechas para ser completamente vacíos y recargado muchas veces. No recomiendo drenar estas baterías sólo porque puede ser, pero se puede hacer muchas veces.
Ahora a la izquierda, todos los dispositivos que se atornillan a la Junta.
2. comenzando en la parte superior tengo un controlador de carga solar PWM de 20A. Esto es una parte muy crítica de cualquier sistema de carga. Monitorea la corriente de entrada de los paneles solares, la carga de la batería, sigue de atrás los paneles de alimentación y mantiene más de carga de la batería. Este controlador está formada por luces de la calle. Cómo funciona es, cuando no hay ninguna entrada de energía del panel solar que se convierte en una salida. Que salida es de 12v CC y es ajustable en incrementos de 1 hora y tiempo. Esto se utilizaría normalmente para las luces de la calle. El invierno pasado usé esto para nuestras luces de Navidad. Conecté la salida de 12v para un inversor y a las luces de Navidad. Usé todos los LED se enciende para mantener el amplificador Trace por y la duración de tiempo que los quería en.
3. a continuación el controlador de carga hay 4 regletas montadas verticalmente. La 2 a la izquierda está la entrada de positiva y negativa de los paneles solares. Uso de regletas de terminales son una forma más fácil de conectar los cables si necesita cambiar algo, también resulta mucho más limpio y más fácil para disparar problemas luego soldar todo junto o utilizando tuercas para alambre.
4. el terminal 2 tiras de la derecha son las salidas positivas y negativas desde el controlador de carga. También la conexión de 12v de la batería y otras conexiones de dispositivo que necesitan la energía de 12v. Cuando el controlador de carga es hacer salir la energía para estas tiras que el poder irá a todos los dispositivos que actualmente requieren energía, la energía restante irá a o de la batería según sea necesario.
5. el último 2 regletas son horizontales; se trata de la salida de corriente cronometrada desde el controlador de carga. Actualmente no tengo nada conectado a los terminales. Este invierno se conecto un inversor nuevo para mis luces de Navidad.
6. en el medio de la Junta hay 2 artículos cuadrado negros. Estos son interruptores de circuito térmico de 20A dc. La izquierda uno está conectado a la unidad UPS por debajo de los interruptores. El derecho es un repuesto.
7. a continuación hacia abajo es un enchufe auxiliar de 12v CC, como en un coche. También se llama un enchufe de encendedor de cigarrillos. Conecta a los terminales 12v, número 3 anterior. Lo que se ve en la foto es un 12v al convertidor del USB 5v con un cable de carga conectado a él. Este cable tiene un conector USB macho en un extremo y 10 tapones en los otros extremos para conectar dispositivos como los teléfonos celulares que necesita cargar. Este uso mucho cuando estoy trabajando en el garaje. Yo Conecte mi teléfono para cargar y también reproducir la música de mi teléfono.
8. ahora el elemento más grande en el tablero, una unidad de UPS. Se trata de mi inversor. Para aquellos que no saben lo que UPS es unidad, UPS representa fuente de alimentación Universal. Estas se encuentran en muchas oficinas, se utilizan para la energía de computadoras y otros aparatos electrónicos durante unos minutos si se va la luz por lo que el trabajo puede ser guardado y apagado correctamente. Estas unidades contienen una batería, algunos son de 6v, y algunos son 12v. Esta unidad que utiliza una batería de 12v como las que se encuentran en iluminación de emergencia. La batería fue mal en ella, pero mantuve la unidad ya que funciona igual que un inversor. Resulta batería de 12v DC a 120v CA. Cuál es agradable sobre el uso de esta vieja unidad es que ya tiene varios enchufes de AC de 120v, enchufe USB y un disyuntor. Si tuviera que podía también enchufo en la unidad de UPS en un tomacorriente de CA de 120v y carga mi acumulador si estaba muerto. En esta foto no puede ver ninguna de las conexiones. El cable de CA de 120v yo escondido debajo de la unidad donde se encontraba la batería. Hay 1 roja y 1 cable negro que conecta a la batería vieja. Tenían hembra crimp de conectores en ellos, así que poner masculino engarzado en los conectores en un cable rojo que se conecta al interruptor del #6 y un crimp conector en un cable negro que va para arriba en la regleta negativa 12v de #4. Luego conectar los cables rojo con rojo y negro con negro en el compartimento de la batería de la UPS. En realidad tiene 2 interruptores haciéndolo de esta manera, pero sé que la unidad esté apagada y no dibujo ninguna energía cuando cierro el interruptor negro que está por encima de la UPS. Si apago el interruptor de alimentación del UPS, realmente atrae cierta energía, es por eso use el disyuntor como un interruptor on/off. La última modificación que hice para la UPS antes de que empecé a usar fue sacar el pitido. Cuando la unidad está en funcionamiento las baterías un pitido una vez por minuto para hacerle saber su dibujo de la batería. De soldar el pitido de la placa de control interno. Si nunca quería, o necesitaba, pude poner una nueva batería de la UPS y utilizarlo para lo que se hace. Sólo no beep salvo cuando le puse un beeper nuevo en él.
9. el último cuadro en el cuadro muestra los cables rojo y negro. Estos vienen de mis paneles solares.
Esto puede no ser la configuración de mejor aspecto, pero funciona para lo que lo uso para en este momento. Algún día espero añadir más baterías, y también construir una caja para poner todo lo que es portable.

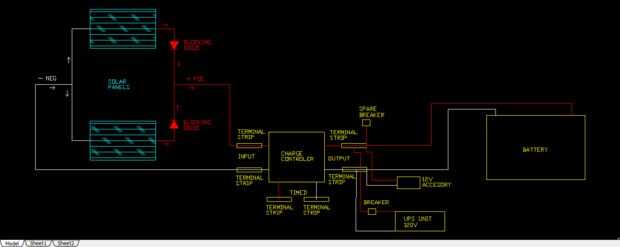

La segunda imagen es un dibujo de cómo todo está conectado del CAD. El rojo es positivo los cables, blanco son negativos.
