Mi sierra de mesa de una Sierra Circular rehacer (2 / 11 paso)

Paso 2: El calibre de ingletes

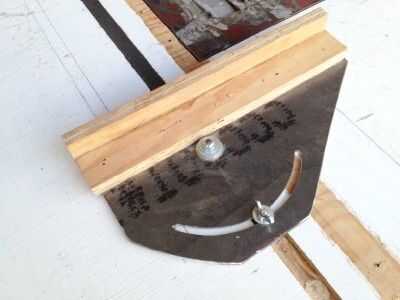

La acción para el inglete de la barra calibre es (como se mencionó anteriormente) 1/4 x 3/4 acero suave aproximadamente 23 pulgadas de largo. También tenía una pieza de acero plano de 1/8 pulgada de espesor y unos 8 x 10 pulgadas. El calibre de ingletes tiene una cara de madera aproximadamente 2 pulgadas de alto. El calibre de ingletes es más ancho en un lado que el otro por donde tenía que colocar las ranuras en la placa de acero que se monta la sierra. El calibrador de inglete puede hacer pivotar a un poco más de 45 grados izquierda o derecha.

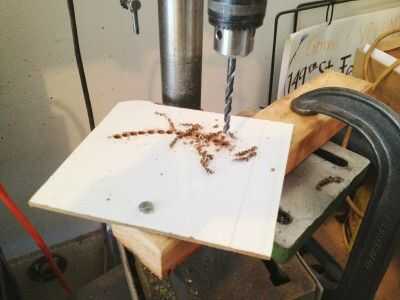

Ver la segunda foto de cómo se cortó el arco de apertura en el acero de 1/8 de pulgada. Estoy ilustrando con un pedazo de 1/8 de pulgada Masonite. Perfore un agujero de 1/4 de pulgada para el punto de pivote. Perno de acero un 2 x 4 para que el acero pueda girar izquierda o derecha. Abrazadera de 2 x 4 a la mesa de una prensa del taladro. Perforar una serie de agujeros uno junto al otro como los pivotes de acero a través de su arco. Después de la fila de agujeros había sido perforada, solía el borde de una rueda abrasiva en una 4 pulgadas amoladora cabeza de ambos lados para quitar la mayoría del metal entre los orificios. Luego usé un archivo para suavizar y ajuste la ranura del arco por lo que el acero pueda girar sin problemas con la cerradura de perno en su lugar.

El perno de pivote y la cerradura de perno son ambos 1/4 de pulgada. La barra de acero puede ser perforada y golpeado ligeramente, o podrían utilizarse tornillos bisel. Los agujeros perforados y soldado con autógena los pernos con rosca en los agujeros.

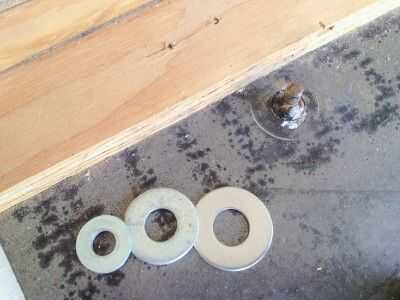

Ver la tercera foto. El agujero del pivote no encajaba bastante bien alrededor del perno de pivote. Hubo algún meneo. Asi que, me hice un collar con un diámetro exterior de 1/2 pulgada. Me perforó un agujero en el acero de 1/8 de pulgada casi 1/2 pulgada de diámetro y presentó a mano para un ajuste estrecho en el cuello. Soldó con autógena el collar para el perno del pivote. Utilicé las arandelas para montar sobre las soldaduras pequeñas y una tuerca de seguridad para garantizar el acero del perno de pivote de 1/8 pulgada.

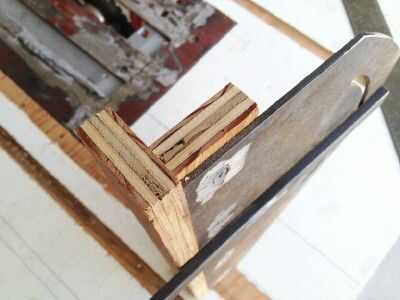

La cuarta foto muestra cómo la madera se une al acero en el calibre de ingletes. Aunque fueron avellanados los tornillos cónicos, algunos pulido todavía era necesario para hacer la superficie inferior lisa.

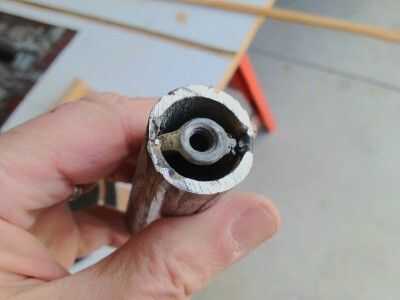

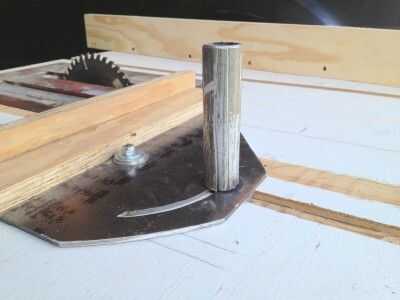

Ver la quinta foto. Es un identificador para el calibre de ingletes muy similar a la manija en el calibre de ingletes que compré de Sears para mi primera sierra de conversión hace 40 años. Es una característica muy útil. Ya he ido encontrando la tuerca que se indica en la primera foto de este paso tedioso y difícil. Yo corte dos ranuras en el extremo de un trozo de tubo de agua 3/4 de pulgada. Que les presenté hasta que las alas de la tuerca de mariposa podrían introducir en ellos. Coloca el pedazo de la pipa de agua sobre la tuerca de mariposa y tachuela soldada con autógena en el lugar. Ver la sexta foto. Terminé las soldaduras y utiliza una rueda de corte para hacer ranuras en el lado de la tubería de agua para un buen agarre, sobre todo cuando Afloje el calibre de ingletes para ajustarla.
