Decidí construir una mesa de centro de arcade cerca de 1 1/2 semanas atrás y terminadas para arriba con un producto terminado hace 2 días (hacer las cosas rápidamente).
He tenido la mesa de centro Ikea Ramvik hace casi 2 años y siempre he amado, pero decidí que necesitaba para cambiar un poco. Después de un día de investigación he pedido las piezas que necesitaba.
* 60-en-1 iCade clásico Multigame JAMMA PCB - Ver.QB
* 15A Arcade conmutación de alimentación con indicador Digital - 110W
* JAMMA gabinete completo cableado arnés de telar
* 2 pulsadores verdes
* 2 pulsadores blanco
* Jugador 1 Inicio botón
* Zippy bola palanca Joystick - eje corto
* 23" monitor IPS LED HP (tengo por $25 después de utilizar recompensas zona vales). Decidí usar a un monitor IPS para el alto ángulo de visión.
Primero empecé con el monitor con un router de penetración de corte. En la parte superior de la tabla de cortar una abertura más pequeña apertura de unos 1/4" profundidad (no van todos a través de la tapa de tabla) que cubre el bisel de la pantalla.
En segundo lugar volcó la mesa y corte una abertura más grande apertura de 7/8" profundidad para colocar al monitor en esta forma parte de la tabla se que cubre el bisel plateado del monitor.

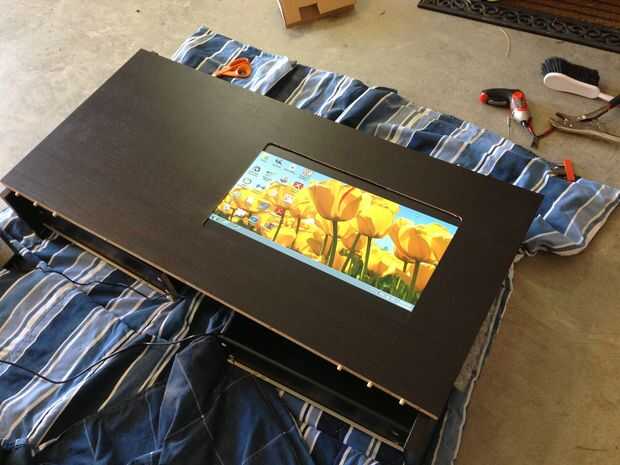

Después el agujero fue cortado, probar montar el monitor y enganchado hasta un ordenador (computadora de las madres, Fondo de la flor no es mi taza de té) para ver cómo se veía. El monitor de ajuste, sólo es necesario lijar los bordes y pintar el borde negro.
Unos 20 minutos después de que probé la pantalla el hombre correo llegó y dejó mi paquete con todas mis partes de arcade!
Todas las partes de arcade a prueba para asegurarse de que todo estaba en orden de trabajo, y era enganchadas!

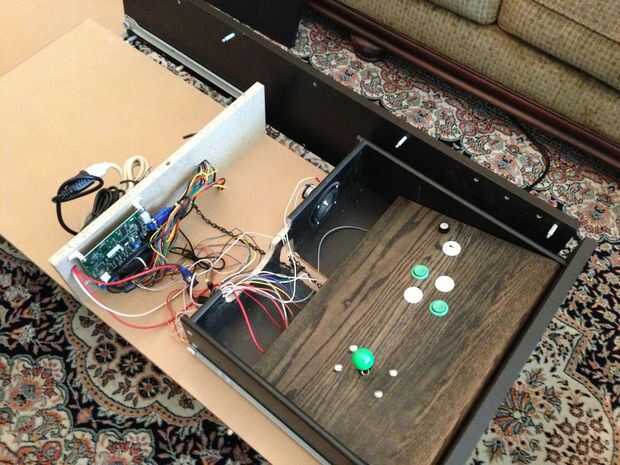

El siguiente paso fue construir el cajón con la plataforma de control. Yo quería esto como posible. Quería el cajón para hacer todo el trabajo para que todo el usuario tendría que hacer es jalar el cajón abierto y empezar a jugar. Lamentablemente no tengo una imagen para mostrar la plataforma de control de elevación mech pero voy a intentar explicarlo lo mejor que pueda.
Básicamente hay 2 patas montadas debajo de la superficie de control en manos de 2 bisagras y conectado en la parte inferior por un pedazo de madera de 1 X 1. Esto crea un "[_]" en forma de pierna en la parte inferior de la plataforma de control. Me une una cadena para el divisor de centro de la mesa y corrió a la pierna hice y había conectada a la 1 X 1. Lo que esto hace es cuando saco el cajón abierto, que la cadena va jalar las patas "[_]" estrecho al abrir el cajón. ** Perdón por la descripción complicada, muy difícil de explicar. Voy a añadir un enlace a una cuenta de flickr con una foto adjunta y el vídeo de este mecanismo pronto.
Ahora de nuevo a la construcción de la plataforma de Control. Necesitaba una robusta pieza de madera para la plataforma ya que habrá un montón de botón jamming involucrados. Miré a mi alrededor para los materiales ya tenía pero no tuvo mucha suerte. Entonces recordé que había una casa que está construyendo en la calle con un gran contenedor de basura frente con un montón de madera. Salté en y encontró una hermosa pieza de roble de 1" con un borde redondeado ya cortado en él. Cortar la madera al tamaño correcto y montados en el cajón con una bisagra muy simple (perforó un agujero en cada extremo de la plataforma y perforar los agujeros en los lados del cajón e inserta los pernos a través de las paredes del cajón en los agujeros en la plataforma.
Luego usé el router para cortar todos los agujeros en la plataforma de control para los botones y el joystick.
Pienso montar el altavoz en la parte posterior del cajón, que era escéptico en el primero debido a la calidad de sonido cuando el cajón está abierto pero terminó trabajando gran. Hasta un simple potenciómetro logarítmico para el control de volumen y me monta la perilla de volumen en la plataforma de control. Yo también montar un sistema completo de interruptor en el lado izquierdo de la gaveta de fácil acceso.
Una vez que se completó el cajón había montado la placa dentro de la tabla en el divisor de centro y montar la fuente de alimentación debajo de la mesa por lo que sería tener suficiente suministro de aire.
Pongo la mesa nuevamente juntos para probar el sistema y los controles y hacer ajustes menores.
Los pasos finales fueron arena y mancha la plataforma de control y arena y pintar los bordes de la pantalla de apertura.

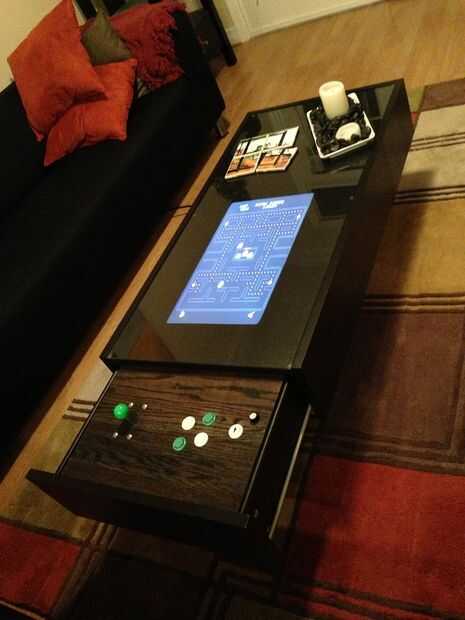

Cuando todo terminó, todo el proyecto vino a un poco más 400 dólares (que incluye el precio de la tabla).
Esto fue en mi presupuesto y estoy muy contento con el producto final.
Espero que estos pasos no son demasiado difíciles de entender, y voy a intentar mi mejor para contestar preguntas y proporcionar imágenes adicionales si es necesario!
Gracias por leer y disfrutar!
