Paso 5: Cableado de la batería y el cargador

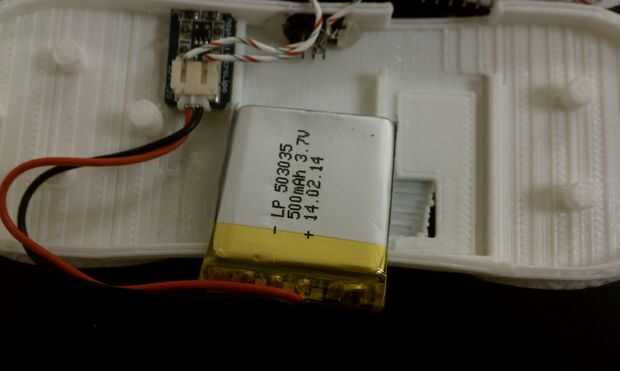

Esto es cuando me encontré con el problema real. Que no había comprado los mismos artículos necesarios para el dispositivo, por lo que la batería y el cargador, terminó siendo un poco demasiado grande. El cargador no era demasiado de un problema como era capaz de afeitar protectora de la parte izquierda y cabe muy bien en el área entre la Guardia derecha y uno de los soportes de botón. La batería no iba a poder montar plano en el área, así que intenté ponerla en un ángulo pequeño. Esto pareció funcionar y debido al ángulo, no moverse una vez que el dispositivo se cerró sin necesidad de pegamento abajo la batería ni nada.

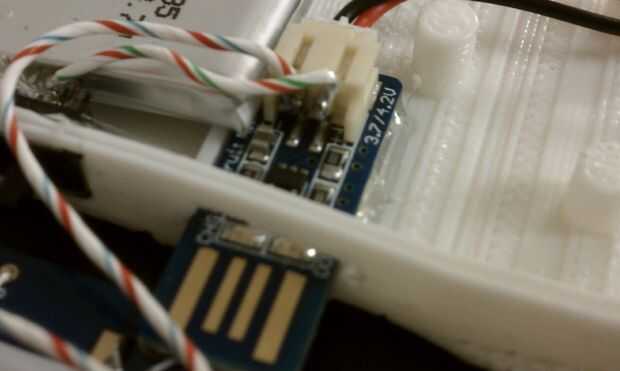

El cargador del USB también tenía el problema donde tuvo que sobresalen de la parte superior de la Arduino. Y el otro cargador un cargador micro-USB, que le habría permitido alguien Deslice una pequeña cuerda en el orificio del dispositivo para conectar el cargador, esto no iba a funcionar para mi dispositivo. El cargador necesita sobresalga ligeramente que le permitiría ser directamente enchufados a un puerto USB - no cables necesarios (aunque un conector USB-USB es agradable). El interruptor y el cargador fueron luego pegan y el paso final que llevará a cabo - soldar el interruptor y tierra al cargador.

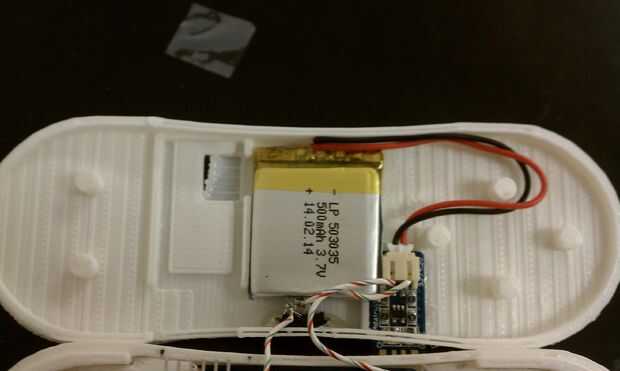

Ahora, si te fijas en el cargador que yo tenía que para conseguir, puede ver que tiene dos agradable poco agujeros para positivo y negativo. Esto habría sido grande y hecho la soldadura bastante sencillo. En mi caso, sin embargo, tenía una diferente y éste no quiere intentar un proceso tan simple. En cambio, me encuentra los cables positivos y negativos de la batería y luego soldadas cuidadosamente el cable positivo al interruptor y el cable negativo a masa en el PCB. Esto fue un poco difícil pero un poco de soldadura cuidado hace que todo funcione bien. Con eso en su lugar, doblé la parte superior de la caja en la parte inferior ajustar el caso juntos.
Ahora el momento de la verdad aquí - había cargado la batería y todo deben han sido cableados correctamente. Sólo tenía que golpear el interruptor para encender y cuando lo hice, encendido para arriba exactamente como quería que. La batería había sido exitosa y el cargador salió genial, a pesar de pequeños cambios en los elementos utilizados. Ahora llegó el momento de jugar con él.
