PARA INICIARLO TUVE QUE HACER UNA BRÚJULA PARA MANTENER TIZA. LUEGO PERFORA UN AGUJERO EN EL CENTRO DE UN PLATO PEQUEÑO Y DESCRIBEN UN CÍRCULO DE 500 MM. DE ALLÍ PASÉ LA BRÚJULA A CUALQUIER LUGAR EN EL CÍRCULO Y DESCRIBEN UNA LÍNEA EN LA LÍNEA DEL CÍRCULO, LUEGO SE TRASLADÓ LA BRÚJULA A ESA LÍNEA REPITIENDO TODO LO REDONDO SE UNIÓ A TODAS LAS LÍNEAS DE UN HEXÁGONO
SOLDAR ESPIGAS DE PEQUEÑOS DIÁMETRO PARA LAS ESQUINAS EXTERIORES... ESTE FUE MI FORMACIÓN PLANTILLA HECHA
ESTA ESTUFA PUEDE HACER CUALQUIER TAMAÑO QUE DESEE Y PARA SER HONESTO SOLO ADIVINÉ TAMAÑOS PARA ESTE
A CONTINUACIÓN HE MARCADO LAS PLACAS HACIA FUERA... LOS LADOS: 8 MM: 500MM EN LA PARTE INFERIOR Y ALTURA DE 500 MM Y 250MM EN LA PARTE SUPERIOR. UTILICE LA PRIMERA UNO EN UNA PLANTILLA PARA LAS OTRAS 5 PERO ASEGÚRESE DE CENTRO EL PRIMERO DE ELLOS Y CONSEGUIR A MUERTOS EN
LAS PLACAS DE CAMA: LO MISMO QUE LADOS PERO LONGITUD FUE DE 350MM EN LUGAR DE 500 MM
AHORA QUE ENCAJEN EN SU PLANTILLA Y VIRARLOS TODOS JUNTOS... TODO VA BIEN LA PARTE SUPERIOR DEBE QUEDAR LA PARTE INFERIOR COMO UN GUANTE. AHORA INICIE LA SOLDADURA...

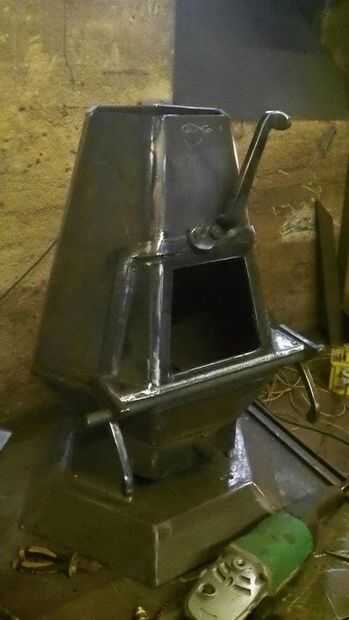

OK ESO ES POR LA PARTE SUPERIOR DEL CUERPO HECHO
LA BASE 6MM: SE HIZO MEDIANTE EL USO DE CORTE DE PISOS DE 200MM PARA LAS PLACAS DE CAMA... OTRA VEZ FORMA SU HEXAGONAL ENTONCES SUELDA CON AUTÓGENA JUNTAS. CORTÉ UNA REJILLA DE CRIBA PARA ÉSTE QUERÍA MULTI COMBUSTIBLE PERO USTED PUEDE HACER EL SUELO UNA PLACA PLANA PARA UNA ESTUFA DE LEÑA. CABEN DENTRO DE SU BASE Y LIGARLA CON EL CUERPO. AHORA ESTÁN DETRÁS Y MIRA EN ÉL PARA ASEGURARSE DE QUE SU RECTA... SI ERES FELIZ EL SOLDARLO
EL ZÓCALO INFERIOR: 6 MM: SÓLO EL MISMO HEX FORMANDO PERO USO 100MM PISOS Y SOLDAR A BASE DE
LA PUERTA: MEDIDO HACIA ABAJO 1/3 DE LA FORMA DE LOS LADOS Y UNA LÍNEA RECTA. DESDE EL LADO PARA CAMA CONJUNTO MEDIDO EN 50MM A AMBOS LADOS [VER FOTOS] LUEGO ABAJO EN EL CAMA PLACAS 40MM LUEGO SE UNIÓ A THES PARA ARRIBA DE DEBAJO. DE ESTA LÍNEA MEDÍ HASTA 26MM PARA LA BARRA REDONDA PARA ADAPTARSE A... ESTA PARTE ES BASTANTE DIFÍCIL DE EXPLICAR Y HACER PERO SIGA CHEQUEANDO LAS FOTOS. AHORA RECORTA LA PUERTA Y MANTENERLA
AHORA DEBAJO DE LAS PLACAS DE CAMA MONTAR UNA BARRA REDONDA DE 20MM APROX. DE 50MM CADA LADO DE LOS LADOS. ASEGÚRESE DE QUE CUANDO USTED SOLDAR ESTO EN USTED LA PUNTADA AQUÍ Y ALLÁ O DOBLAR Y TORCER. AHORA MONTAR UN PEDAZO DE ÁNGULO DE 25MM EN LA PARTE INFERIOR DE LA PUERTA, ESTO ES LO QUE ABRE LA PUERTA. AHORA NECESITAS HACER GANCHOS PARA LAS BISAGRAS QUE SOLDAR CON AUTÓGENA A LA PUERTA Y EL ÁNGULO. ME ENFRENTÉ A LOS BORDES DE LA PUERTA CON 6 X 30MM PARA EL SELLO. ME CORTE UN MANGO DE ACERO DE 12MM LO PERFORÓ CON UN TALADRO DE 12MM EN LA PARTE INFERIOR Y A TRAVÉS DE LA FED DEL BORDE SUPERIOR DE LA PUERTA TORNILLO DE 12MM A TRAVÉS DE AMBOS AGUJEROS Y SOLDADA A LA PARTE POSTERIOR DEL PERNO EN EL CORTE DE BORDE DE LA PUERTA DE LONGITUD ADICIONAL. UNA VEZ QUE HAN MONTADO EL MANGO CIERRE LA PUERTA FIRMEMENTE Y A MANTENER PARA LA MANIJA Y SOLDARLO AL CUERPO.
LA SALIDA DE HUMOS. USTED TENDRÁ QUE VISITAR AL HOMBRE CHATARRA PARA ESTO A MENOS QUE TENGAS ALGÚN VIEJO PIPA AHÍ. USÉ UNA VIEJA BOTELLA DE OXÍGENO DE 6" DE DIÁMETRO Y 6MM DE ESPESOR DE PARED. PUEDE AJUSTAR ESTO DE LA ESPALDA O LA PARTE SUPERIOR PARA SU CHIMENEA.
SI USTED PUEDE CONSEGUIR ALGUNOS VIDRIO ESTUFA DE ALGÚN LUGAR, ANTIGUO HORNO VIDRIO SER FINA, CORTAR PARA ADAPTARSE A LA PUERTA ASEGURÁNDOSE DE QUE EL VIDRIO ES ABOUR 5MM MÁS PEQUEÑO QUE EL AGUJERO COMO SU CRISTAL SE APOYARÁ EN LA CARA. CORTA ALGUNOS 25 MM X 3 MM PARA PEQUEÑOS ÁNGULOS DE UNOS 10 MM DE LARGO. CORTAR 4 DE ESTOS LUGAR EL VIDRIO DE LA PUERTA, TIZA REDONDA A CONTINUACIÓN SOLDAR LOS ÁNGULOS CON LAS LÍNEAS SUPERIOR E INFERIOR Y DESLICE EL VIDRIO EN
HERRAMIENTAS necesarias: Soplete cortador del PLASMA y oxi propano, Soldador MIG decente, Rectificadoras y aleta discos
