Mi compilación de generador DC improvisado (9 / 9 paso)

Paso 9: actualización

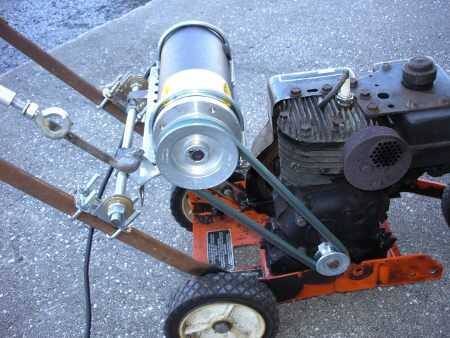

He reconstruido el generador. Me estaba empezando a tener un montón de problemas con el plástico de la deformación y tirar cosas fuera de la alineación. Así que sustituí todo el plástico con placa de acero. Reemplacé la bisagra de puerta de latón con una bisagra de acero pesada mucho más ampliada y más robusta que la anterior. Construí la bisagra de varilla roscada de 3/4 de pulgada con gran barra de acoplamiento tuercas como los puntos de articulación real. Girando la varilla, yo puedo mover la bancada lado a lado para alinear perfectamente las poleas. Hablando de las poleas, he sustituido tanto la polea en el motor y del motor. Encontré que la cinta fue resbalando bajo carga. El generador fue necesitando más esfuerzo de torsión que el motor puede suministrar con las poleas viejo. Así que pongo una polea más pequeña en el motor y un más grande en el generador para aumentar el esfuerzo de torsión entregado al generador.

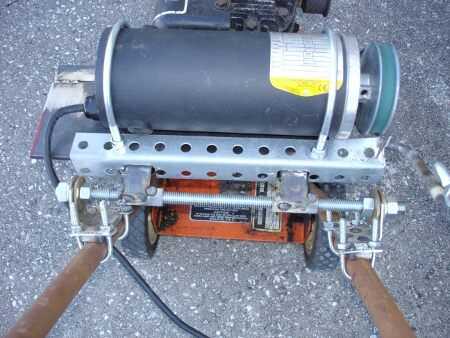

El generador ahora está atornillado a una placa de acero de espesor 1/4 de pulgada. Dos brazos soldados a la placa de extienden hacia y se sueldan con autógena a las dos tuercas de acoplamiento grande en la varilla roscada. Esto forma una bisagra muy fuerte y rígida con ningún juego. La posición del generador se puede ajustar fácilmente a un lado girando la varilla roscada. El mecanismo de ajuste de tensión de correa es esencialmente sin cambios desde antes. Estas modificaciones me han permitido casi duplicar la corriente de salida del generador. Ver foto de abajo.

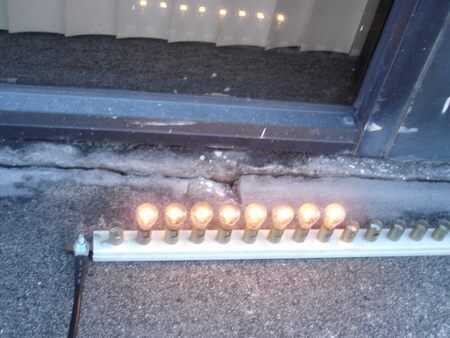

Ahora el generador puede fácilmente ocho las luces de energía a una carga de 16 amperios. Es bastante respetable batería corriente de carga. Seré capaz de mejorar aún más en este con más retoques, pero en general, estoy bastante contento con el generador como es. Hace el trabajo que fue diseñado.
