Paso 3: Mi circuito de protección de
Diseño: Mi principal preocupación era no permitir que las 18650 baterías se descarga por debajo de 6 VCC o Vdc 3 cada uno.
*************WARNING****************************************************************************************
Así que fui probando este circuito con un amplificador de audio experimental y, como era de esperar, se me olvidaba e izquierda conectado. Bueno, algo pasó y mi chip amplificador quemado y corto.
Buena noticia es que el mi circuito desconectado las baterías, cuando llegaron a acerca de 6Vdc total.
Malas noticias es que las baterías irregularmente. Una batería fue unos 3.7Vdc y el otro era de 2.2Vdc. Esto es por debajo del límite de descarga recomendados.
Lo malo no es que ambas baterías parecían recargar correctamente.
Ahora mi opinión es que este descarga irregular fue causada por el amplificador en corto dibujo demasiado actual (irregularmente).
Pero esto es una advertencia que este diseño no puede proteger a las baterías correctamente. Han rediseñado este circuito y estoy esperando algunas 1.8V diodos zener para la prueba y finalizar Design2. Una vez consigo que funcione, voy a añadir a este Instructable.
*************WARNING****************************************************************************************
Una solución sencilla: Sólo podía mantener un ojo sobre ellos y cobrarles a menudo. Li-iones son generalmente no lastimados por cargar demasiado a menudo. Pero soy viejo y puedo olvidar y dejar conectado.
Mi solución: Así que decidí diseñar un comparador que sería apagar voltaje a Arduino cuando cae a cerca de 6 Vdc. Que utilizar un comparador para desconectar energía yendo a Arduino.
Para los puristas que hay: Sí, me doy cuenta de Arduinos mayoría 5 reguladores de Volt, muchos usando el 7805 que sugieren que la tensión de entrada es un mínimo de 7 Vdc. Bueno, estoy bastante familiarizado con los Arduinos y mayoría trabajará hasta cerca de 4 VCC. Una preocupación que tenga es si va a medir voltajes analógicos y utiliza 5 Vcc como referencia, entonces sus medidas será apagado. Bueno, para todos mis circuitos analógicos, he estado usando 3.3Vdc como el Aref. Una de las razones es que al usar el USB como fuente de energía, más puertos USB el ordenador no son 5 VDC pero pueden ser alrededor de 4,7 Vdc de todos modos.
Alternativo: Mi circuito se puede modificar para que se apagará en 7 Vdc y ' garantizar la 5Vdc.
Teoría de la operación: Originalmente, quería diseñar el circuito para que el comparador también fue desconectado cuando la tensión era muy baja. Bueno, no pude conseguir que funcione. Así que salí del comparador conectado todo el tiempo.

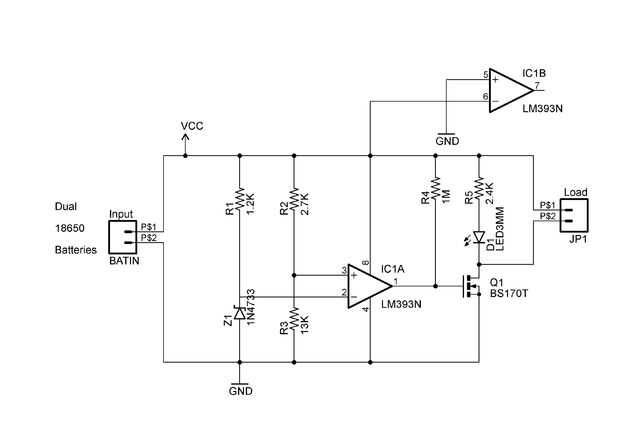

Ver esquema. Z1 es un diodo de zener 5.1 Vdc. R1 se suministra suficiente corriente para el diodo de la polarización. Tan pin 2 del comparador analógico, LM393 tendrá 5.1 Vdc en él. R2 y R3 forman un divisor de tensión. Cuando el voltaje de la batería está por encima de 6 Vcc, entonces el pin 3 estará por encima de 5,1 VCC y la salida del comparador es alta. Esto encenderá el FET, Q1 un BS170 que proporcionará el terreno para la salida a Arduino. El voltaje positivo se pasa directamente de las baterías.
R5 y D1 están activos cuando la energía está disponible para que el LED indica energía va a Arduino.
Por cierto, las tensiones altas y bajas en las patillas 6 y 5 son para que estas entradas no son flotantes. Prefiero no dejar entradas no utilizadas flotante. Teóricamente, las entradas flotantes podrían iniciar una oscilación que utiliza una gran cantidad de energía y drenar las baterías más rápidamente.
Alternativas: El LED no necesita estar en el circuito para reducir la descarga de la batería (~ 20mA)
Un punto diferente, R2 y R3 pueden cambiarse.
Una fuente de baterías diferentes, Z1, R2 y R3 pueden cambiarse.

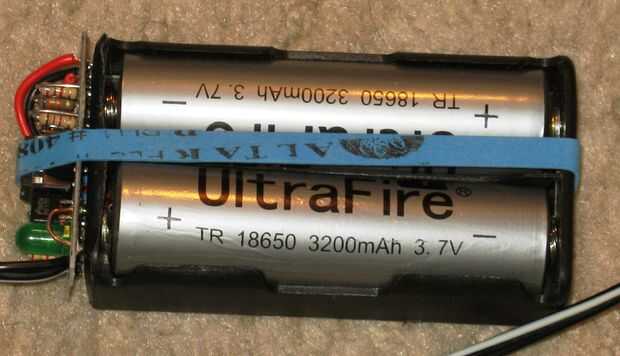

Para mi circuito, yo realmente hizo algunos PCB con la transferencia de toner pero ahorrará detalles para otro Instructable.
Protector de la lista de piezas
Precios:
http://www.taydaelectronics.com/
S & H no incluidas
PCB
LM393 $0,13
zócalo de 8 pines del IC $0,02
1N4733 $0,03
Película metálica de resistencias 1/4W
1.2 K
2.7 K
1M
2.4 K
13 K de $0,02 a
LED 3mm $0,02
BS170 FET $0,26
enchufe de alimentación de 2,1 mm $0,20
Costo total es menos de $0,70. Me doy cuenta de los gastos de envío no están incluidos. Si todos juntos, es probablemente un adicional $3,99. Pido un lote de piezas de Tayda en ebay, por ejemplo, a menudo como 50 resistencias para el envío de $0,99 incluido. Para las órdenes grandes mezcladas, es probablemente más barato comprar directo de TaydaElectronics.com.
