Paso 12: El Panel de Control

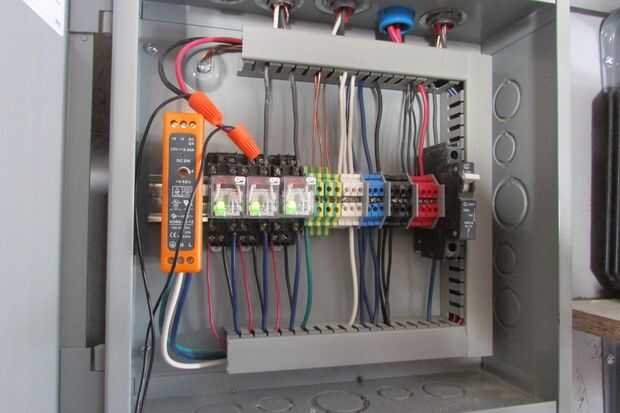

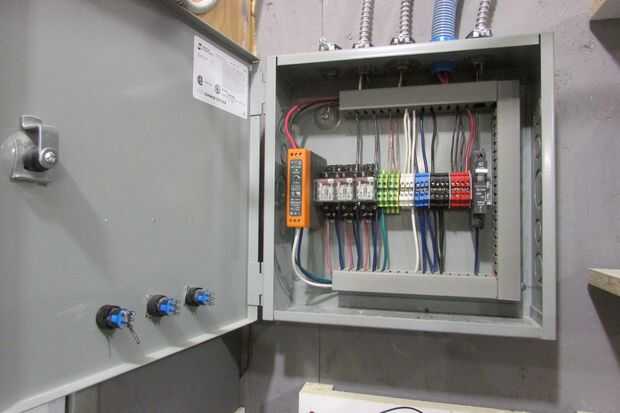

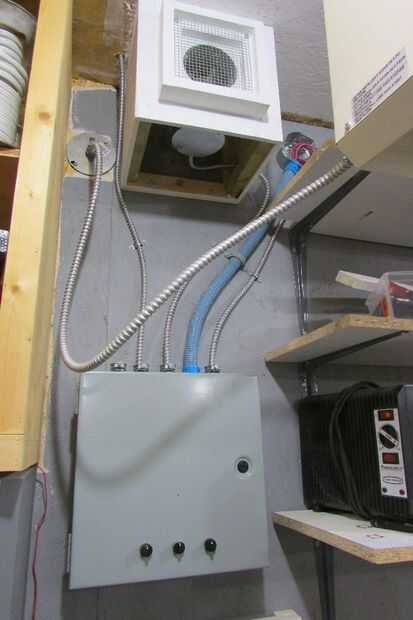

El panel de control es una pieza demasiado complicada, complejo, costoso y poco confiable del hardware que aloja la distribución de energía y cambio de equipo para los fans del coleccionista encendiendo y apagando en el momento adecuado. Es una NEMA clasificado caja con un montón de agujeros ciegos en la parte superior e inferior para la encaminamiento de cables diferentes. El interruptor principal, regletas, relevadores y fuente de alimentación están montados en riel DIN 35mm y los cables pasan por el conducto de plástico para cables.
Lo dije antes y lo diré otra vez... No es el camino a seguir para la alimentación de sus coleccionistas. Un simple circuito que consta de un interruptor de presión de control-------será suficiente. Mejor aún, construir un colector pasivo y entonces usted no tendrá que preocuparse por ninguna de estas cosas.
Yo no profundizar en un montón de detalles sobre cómo se construye el panel o cómo está conectado. Los esquemas de circuito real son en realidad bastante simple y sencillo y no quiero sonar grosero pero si usted no puede calcular hacia fuera de usted mismo entonces tal vez usted no debe intentar construirlo.
La unidad funcional de cada circuito de control es una pequeña "el interruptor de resorte" instalado en cada amortiguador en el colector. El interruptor de resorte es un simple interruptor de Poste único tiro simple que se cierra cuando la temperatura del absorbedor alcanza 110F. El interruptor cerrado completa un circuito que proporciona la bobina de un relé de 12VDC, el relé de conmutación. Cuando se cierra el circuito de conmutación en el relé, se completa ese circuito y proporciona el ventilador con corriente de 115 VCA, haciéndolo correr y circular el aire a través del colector. Cuando la temperatura del amortiguador baje 110F, abre el interruptor de resorte, poder de corte de la bobina del relé y de tal modo cortando energía al ventilador que detener la circulación del aire a través del colector y el regulador de tiro del sello.
Cada una de las bahías de tres colector tiene su propio poder y control circuito independiente descrito anteriormente. Esto hace que cada una de las tres bahías para operar independientemente uno del otro. Esto proporciona un pequeño impulso en la eficiencia ya sombra de invernadero se mueve a través de diferentes áreas del colector como el día va en. Las bahías específicas del colector que todavía están iluminadas por el sol pueden continuar ejecutar aun cuando los demás están en sombra.
