Mi 123D Jansen Strandbeest mecanismo (2 / 11 paso)

Paso 2: Miembros estructurales

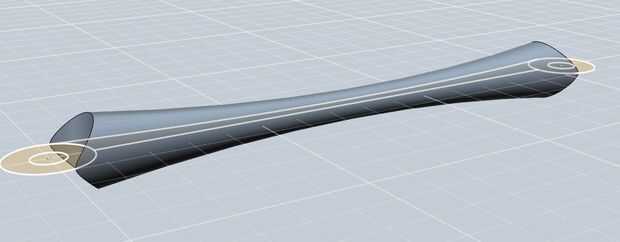

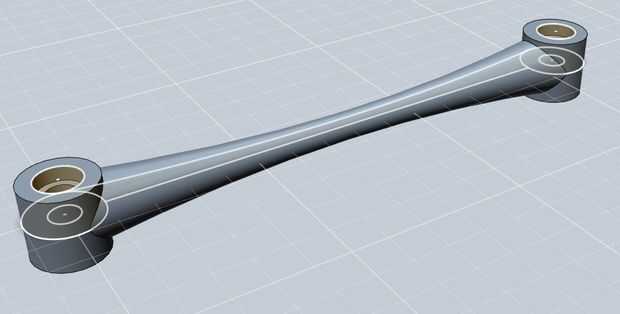

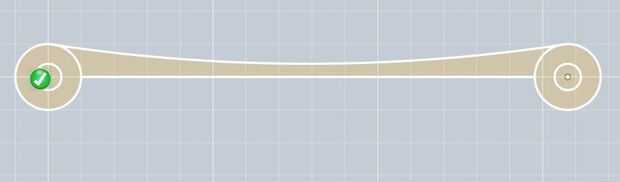

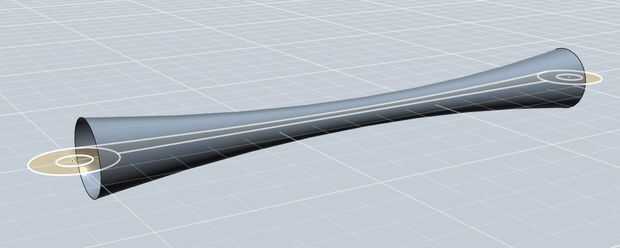

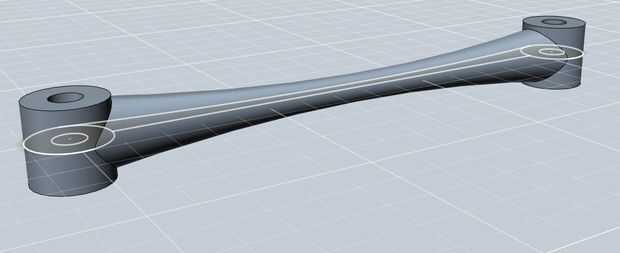

El mecanismo tiene un par de miembros, cada uno teniendo una longitud diferente, pero el procedimiento es muy similar. En primer lugar usted quiere hacer los dos pivotes, que miembro se unirá al resto del mecanismo. Lo quiero hacer es conectar los dos pivotes con un arco cuyo radio es suficiente para sostener la carga y sin embargo no alteran el movimiento de las otras partes. Después de hacer el esbozo, como en el ejemplo siguiente, es necesario girar el área entre el arco y la línea que une los dos pivotes (la línea de eje). Después gira la extremidad, debe de cortar en ambas direcciones, el exceso de material que impedirá con los dos pivotes (como se indica en el dibujo 3). Después de cortar, sacar los puntos de giro en ambas direcciones, otra vez ligeramente más altas que el cuerpo principal. Una vez que hayas hecho esto, usted necesita hacer otra vez una pequeña depresión en uno de los lados del punto pivote, que más tarde se utilizarán para los conectores. Repita el mismo procedimiento para cada miembro diferente.
