Mezcladora estéreo de entrada pasiva 3 (3 / 4 paso)

Paso 3: Diagrama del circuito

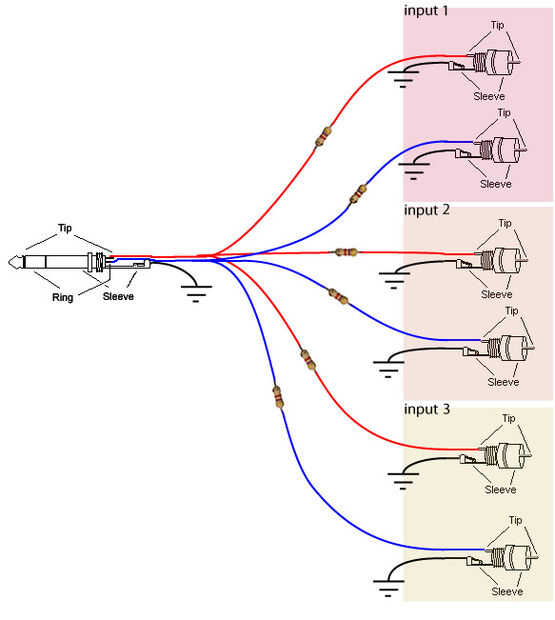

Heres el diagrama de circuito básico. Yo estaba teniendo problemas cuando no uso estas resistencias mencionados por Curt. Cuando conectado más de dos fuentes de audio, uno sería apenas audible. Esta caída del volumen fue siendo causada por interferencia de la señal. Añadir las resistencias solucionó el problema al aumentar la resistencia total a la interferencia a 9,4 k ohmios en lugar de sólo 4,7 kohms. Totalmente no sé por qué funciona, pero solo confianza conciso en este caso.

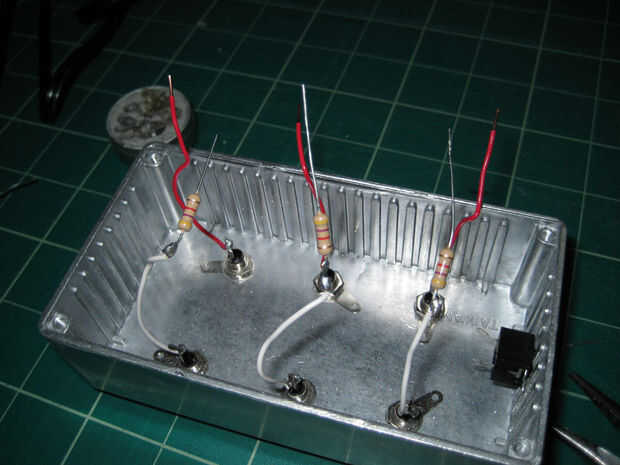

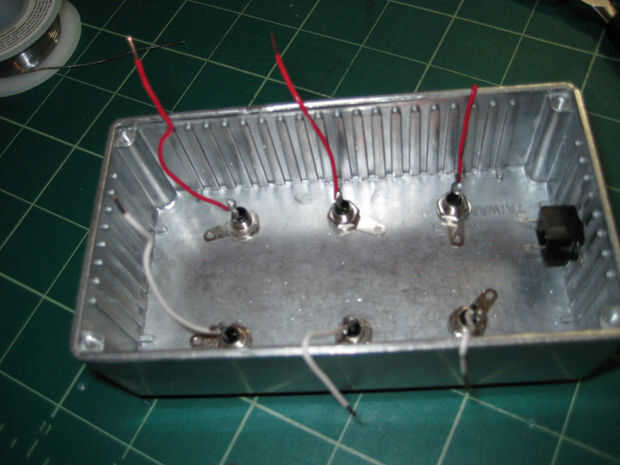

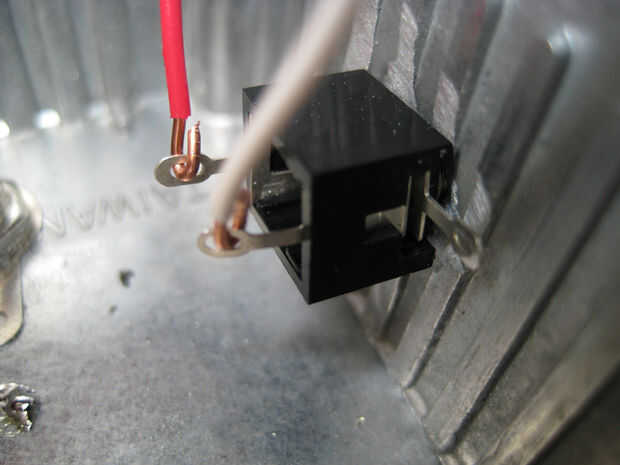

Básicamente, todas las líneas de entrada con un alambre y luego una resistencia 4.7 k conectado. Cada lado (derecho 3 todos los canales y todos los canales izquierdos 3) entonces se sueldan juntos después de las resistencias, y otro cable va desde esa conexión al polo correspondiente en la clavija estéreo de 3.5mm.

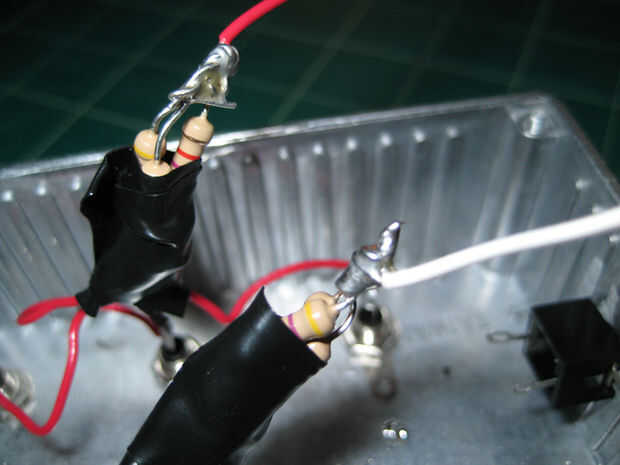

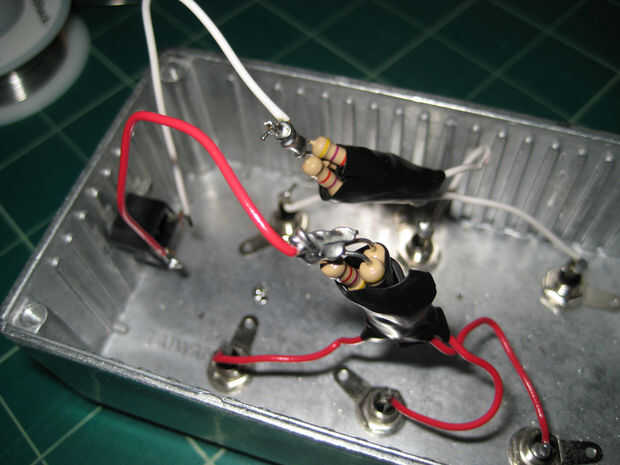

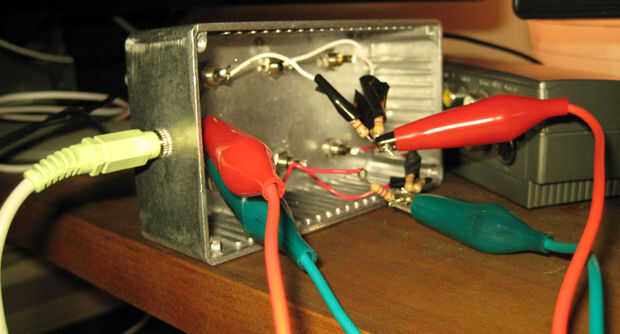

En lugar de soldar todo a la vez, usé pinzas para comprobar como progresado... pero en esencia, una vez que las cosas se sueldan juntos, basta con cinta o termo retráctil las conexiones.

Entonces ha casi terminado!
