Mezclador de luz usando 'Sello' controlador de color (2 / 9 paso)

Paso 2: Agregar componentes a la tarjeta de portador de sello para el mezclador de luz de Color

El mezclador de colores utiliza un controlador de sello de paralaje ejecutando el código básico de sello que se incluye en estas instrucciones.

Edificio el mezclador de colores requiere varios elementos:

** Se necesita conocimiento básico de electrónica y soldadura.
** Como toda construcción de circuitos de computadoras, el uso de precauciones de banco de trabajo antiestático deben seguirse.  (Electricidad estática que no es un problema para mi y usted puede dañar ICs y otros componentes eléctricos).

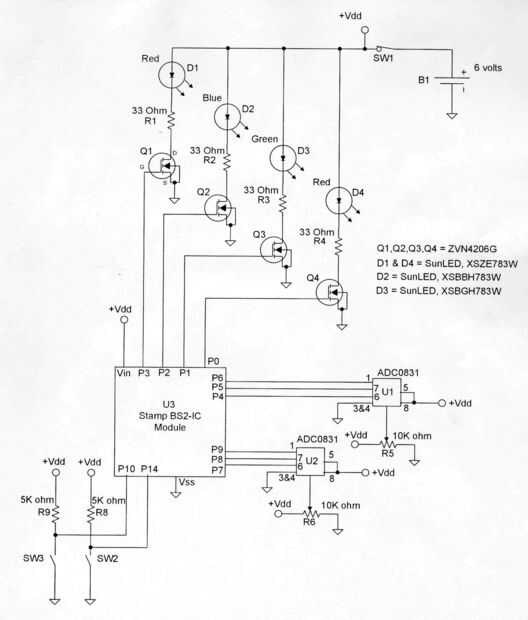

* Esquemas que muestran cómo las partes eléctricas se conectan al módulo 'Sello'. (ref: las imágenes jpg o pdf de planos)
* El código básico que se ejecuta en el controlador de 'Sello'. (ref: Adjunto archivo txt)

Piezas para el mezclador de Color pueden ser orden de empresas como Digikey o directamente de paralaje.

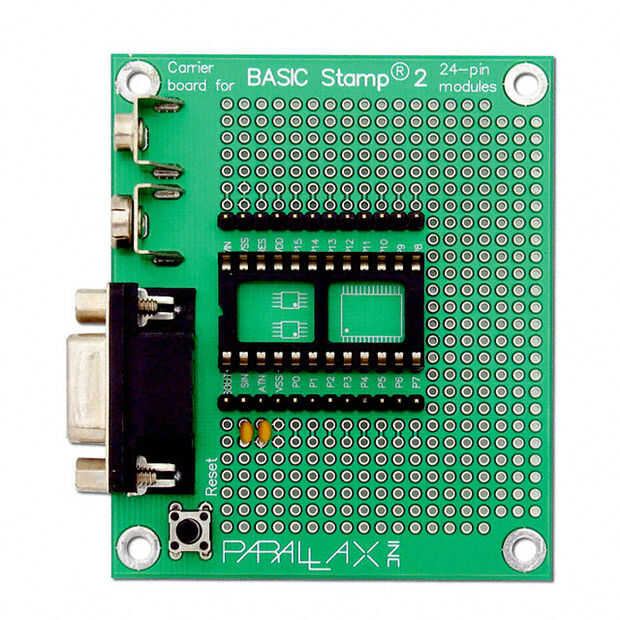

El controlador BS2-IC de sello fue utilizado con la Junta de sello portador.

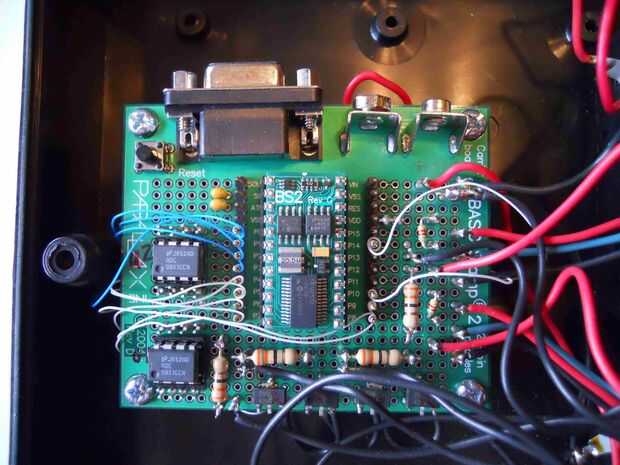

Componentes de circuito R1 - R4, Q1-Q4, U1, U2, R9 y R8 se montaron a la Junta de sello portador utilizando pernos de wire-wrap, soldadura y cable Wire-wrap.  Cableado para todo el circuito se completó antes de que el módulo del controlador de la estampilla se enchufó en el portador del sello.
