Metralleta Airsoft imprimible

Después de diseñar mi primer rifle para imprimir 3D, algunas personas han solicitado una más pequeña que puede imprimir en casa. Así que aquí está!
Todas las piezas son lo suficientemente pequeñas para caber cómodamente en un volumen de impresión de 120x120x120mm, hay menos partes no impresas, y tiene más características. El arma no será tan potente como el diseño anterior debido a su menor tamaño, pero en 0,12 g bb te dispara a 25-30 m.

STL puede descargarse como un zip de abajo.

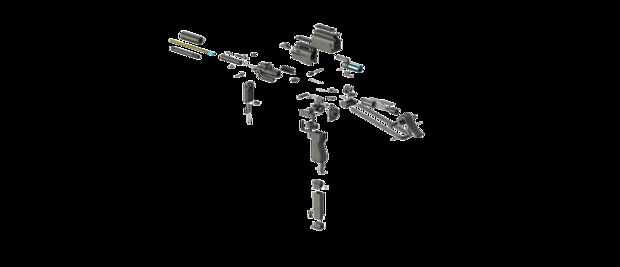

Usted también notará una animación. Si no eres tan seguro puede seguir las instrucciones aquí, echa un vistazo a la animación. Es un desmontaje de despiece de la pistola, para que pueda hacer una pausa y comprobar que has hecho tuyo correctamente.

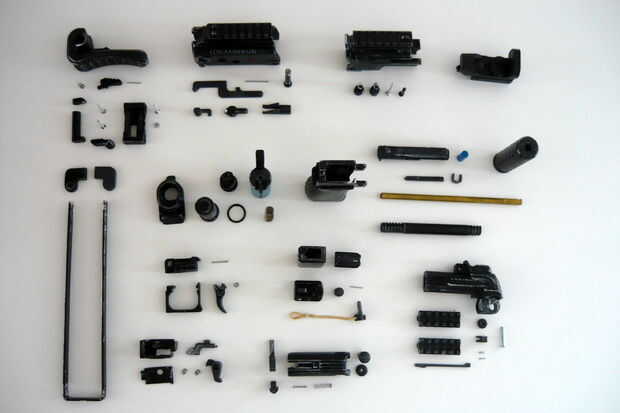

Aquí está una lista de las partes no imprimibles que necesitarás:
3 x M4x25mm * avellanados pernos
Perno de botón ► 1 x M4x25mm
Tuerca ► 2 x M4
Perno de M4x38mm avellanada de 1 x
1 x goma entre 50-100 mm de largo (medido plano sin estirar)
3 x 5-6 mm OD * 20 mm largo pen springs (hará cualquier resorte de pluma)
Resorte de pluma larga de 60 mm ► 1 x 5-6 mm OD
7 x 2 mm OD 20 mm (o más) de uñas
1 x 2 mm OD 60 mm largo cabeza plana del clavo
2 x 1,5 mm OD 20 mm (o más) de uñas
1 x moto bomba *
1 x 190 mm airsoft barril y salto encima del aserrado
1 x 1 m de aluminio manillar plano (12 mm x 3 mm de sección)
1 x 700 g (o más) bobina del filamento de la impresora ABS (negro recomendado)
1 x 100 mm largo bb pistola de resorte del muelle, o cualquier de su elección (15 mm OD)

Y aquí están las herramientas que necesitas:
► la impresora 3D con volumen 120mm cubed
► Alicates/cortadores (para cortar clavos)
Herramientas de eliminación de apoyo ►
● papel de la arena
► destornillador de cabeza Phillips

* M4x25 significa diámetro 4mm (fuera del hilo de rosca) y 25 mm de largo
* OD es 'diámetro exterior'
http://www.eBay.com/ITM/Mini-portable-Bike-bicycle...
