Paso 3: Coleccionables: crear trayectorias de herramienta
Cree un nuevo archivo.
Ahora en Configuración de trabajo: se creará un archivo con el tamaño de nuestro material: 4' x 2' x 1/4"(o cómo densamente el material verdadero es). Cero en la parte superior.
Archivos de Vectores de importación y sus vectores aparecerá en tu hoja. A veces tus vectores pueden ser fuera de la hoja va a necesitar alejar.
Otra cosa que necesita hacer es realmente unirse a vectores abiertos, en la sección editar vectores. Control + A seleccionar todos los vectores y luego pulsa el botón Join. Presione el botón de unirse otra vez.
Si desea corregir o mover algunos objetos alrededor de la hoja ahora es el momento para hacerlo. Puede hacer esto para optimizar el material.
Control + A (seleccionar todo), haga clic en la pestaña derecha: trayectorias (pin lo tienes abierto para el resto de la sesión).

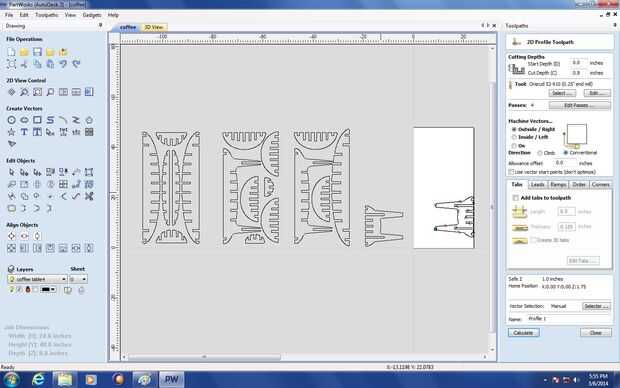

El 3er icono es para perfil corte y un relleno en la hoja aparecerá con las opciones. El primer conjunto de valores determinará la profundidad que desee hacer el corte. La profundidad de salida será cero ya que pone a cero en la parte superior de la superficie. Usted quiere cortar todo el material y un poquito de la tabla de sacrificio tan añadir profundidad un poco a su Cut Depth (C).
Ahora deberá seleccionar la Toolbit estará cortando con. Haga clic en seleccionar y utilizar un 1/4 de pulgada molino de extremo
Ya que estamos cortando la marca de piezas en máquina de vectores: exterior derecho.
Añadir rampas para trayectoria de herramienta, lisa, seleccionar una distancia (4-6 pulgadas funciona bien).
Guardar las trayectorias de herramienta: Se le pedirá una "ADVERTENCIA - herramienta cortará material" pero sabes que ya porque hizo eso a propósito cuando usted selecciona la profundidad de corte. Una vez que usted ha creado las trayectorias de herramienta, verá una vista previa. Una vez que estés satisfecho con lo que se ve, pegar cierre.
Asegúrese de que usted seleccione Profile1 y éxito Guardar trayectorias, tendrá una extensión SBP.
Nota sobre la creación de pestañas: Son piezas de su material que no corte para sostener las piezas en su lugar. Ya que tuve un buen montón de piezas a cortar y no quiero hacer un montón de trabajo post-procesamiento decidí no hacer fichas. Si usted tiene una mesa de trabajo con vacío entonces esto es grande porque no necesita las lengüetas de todos modos.
