Paso 6: Componentes (2/4) - piernas y longitud relativa
El marco de la tabla se compone de 4 patas. Un 2 x 4 x 10" Junta producirá las 4 patas. Hay dos métodos que podemos utilizar para determinar la longitud de las piernas. La variación en longitud de fábrica obliga a localizar más crítico dimensiones así como usando longitudes relativas en lugar de longitudes absolutas. Una longitud relativa es dependiente en el tamaño de las piezas que necesitan cortarse de una tabla. Una longitud absoluta es determinado previamente independiente de (algo) de la longitud exacta de la Junta de que se está cortando la parte de.
Método absoluto
- Cantidad 4--30" longitud

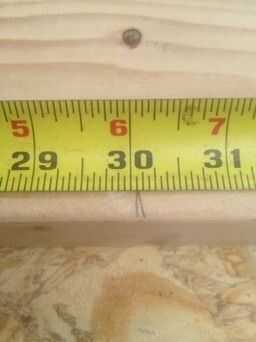

El método absoluto es simple y sencilla. Puesto que la altura total deseada de la tabla es de alrededor de 36", podemos decidir corte los componentes de la pierna en 30". Mientras nuestra Junta de 2 x 4 es de al menos 120 1/4", podemos hacer 4 cortes en 30".
Método relativo
- CANTIDAD 4 - 30"- 30 1/4"

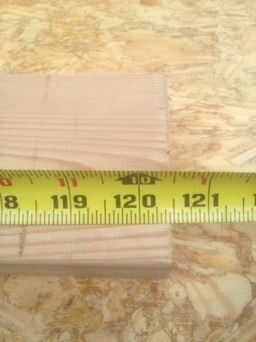

El método relativo es más y un poco más complicado. El beneficio es reducir el número de cortes a 3 y que no tiene desperdicio resdual. Aunque esto es muy mínima basura en este ejemplo, puede conseguir a veces innecesarios para proyectos de escala más grandes y más grandes. En nuestro proyecto, contamos con 6 tableros de 2 x 4 que son aproximadamente 10 pies de largo. Y casi siempre te dan algunos extra para jugar con. Uno de los tableros que tengo es 120 7/16" de largo. La altura total de la tabla está dirigida a 36" pero esto no es crítica. Podemos aceptar una tolerancia de +/-1". Y ya que estamos un poco flexibles con altura de la mesa, la altura de la pierna puede desviarse de la marca de 30" y aún ser la misma longitud en relación con la longitud total simplemente dividiendo el tablero en 4 trozos iguales. Obtener la longitud de la componente de la pierna de su placa específica
Mida el largo total del tablero. Llamemos a esta medida de L el espesor de la hoja. Llamemos a esta B 4 patas requieren 3 cortes. Multiplicar 3 x B = total material perdido después de han realizado tres cortes. Reste el 3B de L para obtener la longitud inutilizable del material después de que representa el material perdido en el corte. Dividir esta cantidad por 4 para obtener la longitud relativa del componente de la pierna para ser utilizado.
O... (L - 3B) / 4 = longitud relativa de la pierna, así que por mi tablero que mide 10 pies - 7/16"(120,4375") y un espesor de lámina de 1/16"(0,0625") la longitud de pierna es:
(120.4375-3 0.0625) / 4 =
(120.4375 - 0.1875) / 4 =
(120.25) / 4 = 30.0625
30,0625" es 30 1/16"
Otra vez, para esta aplicación, el método relativo puede ser un caso de "jugo no vale la pena el apretón" pero creo que es bueno pensar en cómo reducir la mano de obra y residuos cuando usando masa produce componentes modulares como un 2 x 4.
