Mesa de juegos MAME con frambuesa Pi (2 / 5 paso)

Paso 2:

Ahora tienes los agujeros todos cortados, y la pantalla montada, tiempo para adaptarse a todos los botones y joystick en lugar.  El joystick probablemente tendrá el brazo largo, sobre todo si la madera es gruesa.

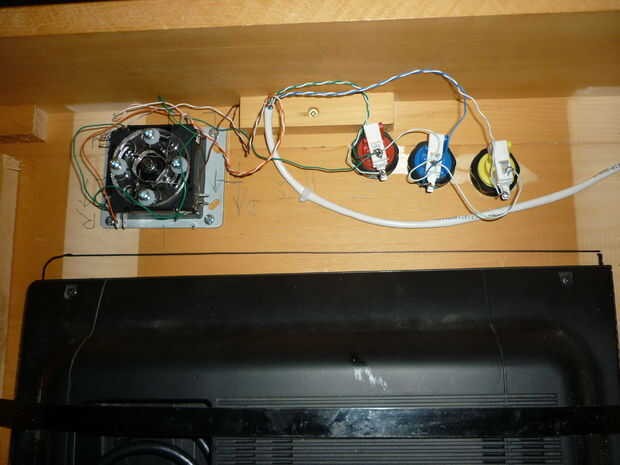

Los microinterruptores en los controles todos tienen 3 terminales.  Los mejores son tierra, y todos conectados entre sí y luego conectado a GND en el-PAC.

El terminal central es el. que tienes que soldar los cables de señal.  Nota cual cable es para usted, abajo, izquierda, derecha, etc. (Recuerde que usted está buscando en la parte inferior de la tabla!)

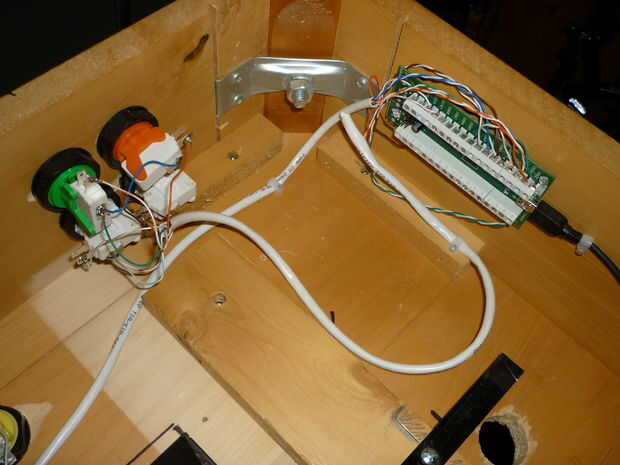

Conectar estos cables al lugar apropiado en los terminales del IPAC.  El botón de moneda debe ir a 1COIN, y el 1player y 2player botones 1START y 2START.  La tecla ESC debe ir a un botón de pausa (si tienes) a 1A y 2B.  Usé 1B para un botón de instantánea durante el desarrollo.  Si usted está interesado, los códigos claves para cada terminal están aquí http://www.ultimarc.com/ipac2.html

Fije el IPAC a la mesa con la ayuda de unos tornillos pequeños (#4 o #6).  Fijar los cables en su lugar con clavos de cable.

Puede asimismo corregir en lugar del Raspberry Pi y hub USB (si utiliza uno).  No utilice pegamento caliente para esto!  El calor del pegamento puede dañar los circuitos y es difícil realizar cambios más adelante...

Ejecute el cable de video de la Pi a la visualización, y (si quieres uno) el cable USB del concentrador en el orificio externo.  Conecte el IPAC directamente al puerto USB de la Pi y el hub USB así.  Poner el IPAC en el puerto USB superior, por lo que siempre es Keyboard0 aunque también conecta un segundo teclado.
