Mesa analógica (4 / 11 paso)

Paso 4: circuitos

Ah yes, its pod building time! Ahora tienes desnudo conmigo como he construido los circuitos reales hace un año y medio.  Poco de vergüenza decir que nunca bien aprendí a dibujar un diagrama del circuito y es el siguiente en mi lista.  Así que he incluido mi extraña representación 3d de la imagen del circuito #8 junto con muchas fotos.

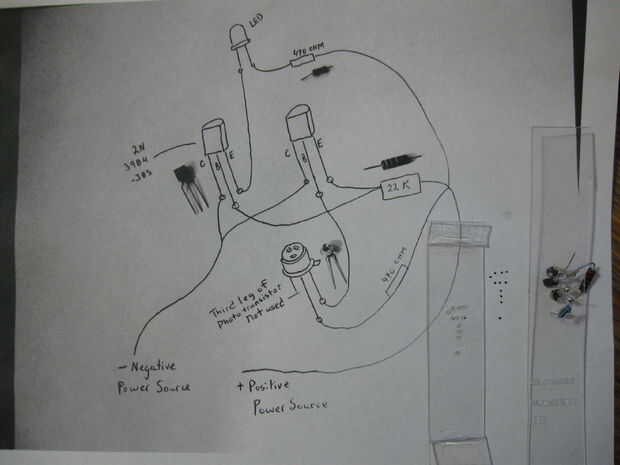

Además: he añadido un esquema ligeramente correcto, esperemos que esto tiene sentido!  Por favor, no dude en comentar, añadir consejos o meter los agujeros, su cómo todos aprendemos.  ¡ Gracias!

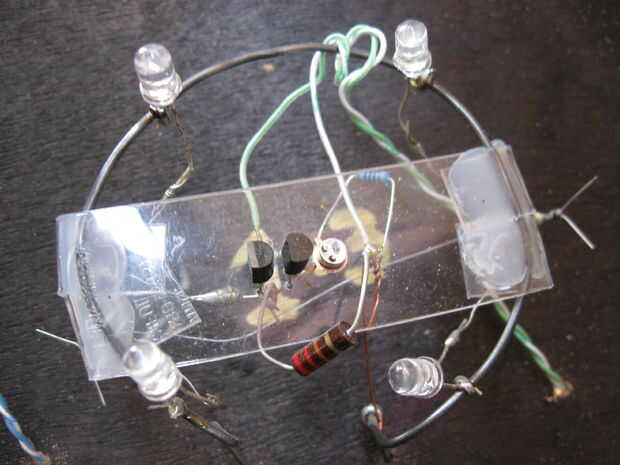

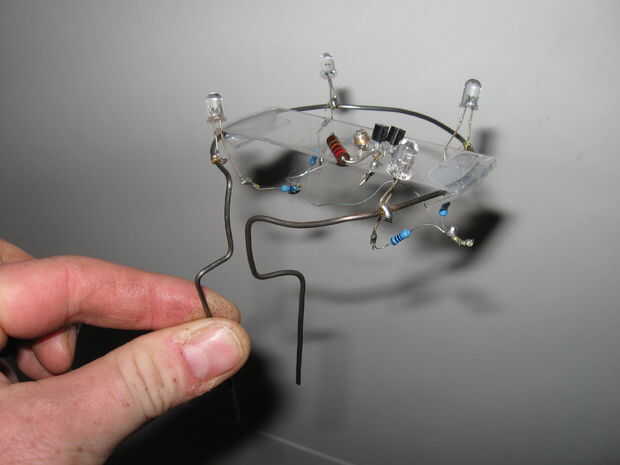

  1. Cortar el alambre del achique en secciones aproximadamente 16 pulgadas de largo.  Doblar la mitad del mismo en un círculo sobre el diámetro de una pelota de tenis, esto no tiene que ser preciso.  Donde el alambre extra divide doblarlas hacia abajo en un ángulo de 90.  Después y doblar a 90 grados y después otra pulgada dóblelo hacia abajo de 90 grados más.  Hacer esto 60 veces.  Mira las fotos!
  2. Tomar su LED y sus 470 ohm resistencias pequeñas.  Comprar LED de la mayoría de los lugares le proporcionará las resistencias correspondientes, sólo les dices la fuente de alimentación.  Pedí unos ejecutar un circuito de 12V.  El LED azul 3.2v, los verdes fueron un poco menos.  Gire una resistencia en el cátodo (cable más corto) y la soldadura en el lugar. Repita 240 veces.

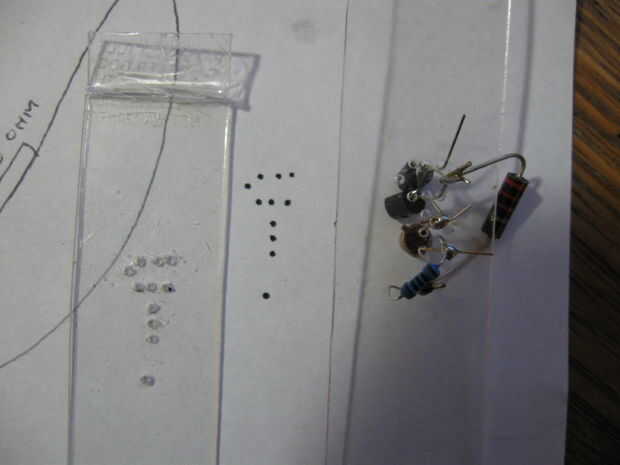

  3. Cortar el plástico 60 tiras de aproximadamente 1 pulgada por 5 pulgadas.  Perforaciones para parecerse a la imagen #7
  4. Recorte de la pierna 3 del transistor de la foto, ver el diagrama.  O si tiene 2 patas unos, listo pasos de más 60.

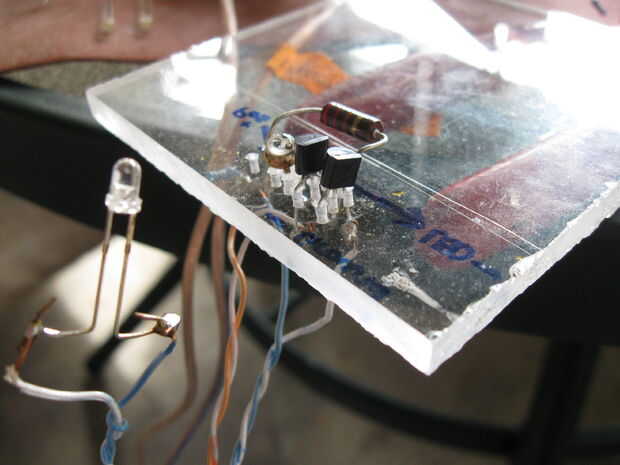

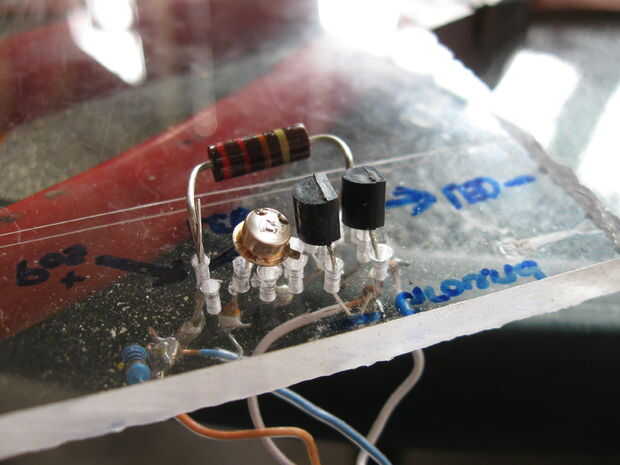

  5. De la imagen, introduzca los 2 transistores y los transistores de la foto en el orificio que hizo y la soldadura según el diagrama.

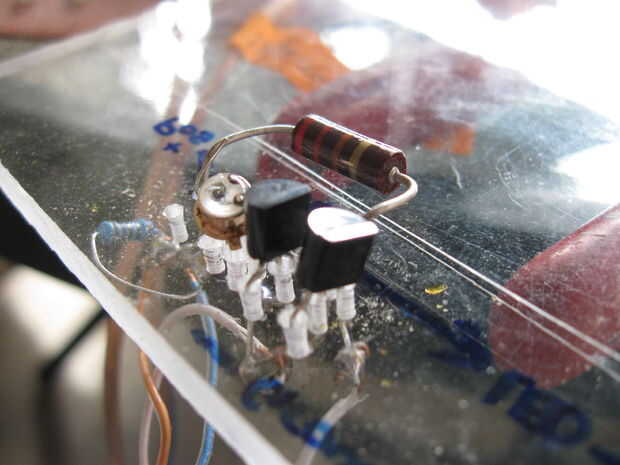

  6. A continuación introduzca la resistencia de 22 k y la soldadura a la base de un transistor y atar al emisor del otro transistor.  El otro extremo se suelda a un resistor de 470 ohm que es soldado al transistor de la foto. La otra pata va a la base del segundo transistor.  Finalmente apagado el emisor del primer transistor soldar un alambre que va soldado el anillo de alambre achique.  60 veces
  7. sacar el pegamento caliente, porque la base es tan delgada que el calor del pegamento le permite doblar el plástico alrededor del alambre del achique, adjuntándolo.  Sí 60 veces.
  8. Finalmente la soldadura de los ánodos de los LED para el círculo de alambre achique, mira en las fotos!
  9. Tira tu cable de Ethernet, tienes 3-4 juegos de cable.  Cada conjunto tendrá generalmente un alambre de color y un cable blanco, corte una sección de 3 pies para la vaina de cada LED.  La soldadura de estos en según las fotos.
  10. Repetir hasta completar!
  11. Paciencia, voy a llegar alrededor de a aprender a escribir un diagrama adecuado.
