Paso 2: Realizar el circuito
![]()
![]()

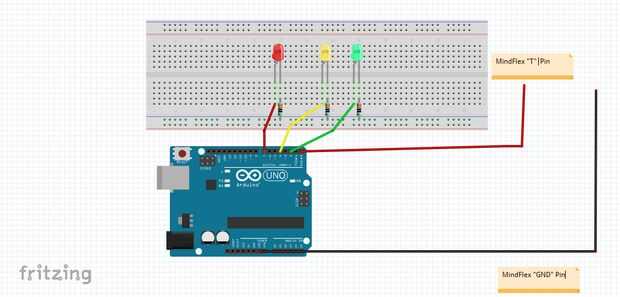

El circuito es un circuito de luz de tráfico estándar. Tienes que connet un pin GND de Arduino al riel negativo de la placa (lo siento, se me olvidó conectar el riel a la arduino GND en el esquema). Entonces, tienes que conectar el ánodo (pata larga) del LED verde al pin Arduino 2, el ánodo del LED amarillo al pin 4 de Arduino y el ánodo del LED al pin 7 de Arduino (pero también se pueden utilizar los pines PWM). Hecho esto, tienes que conectar el cátodo (pata corta) de los tres LED para el carril de tierra con las tres resistencias.

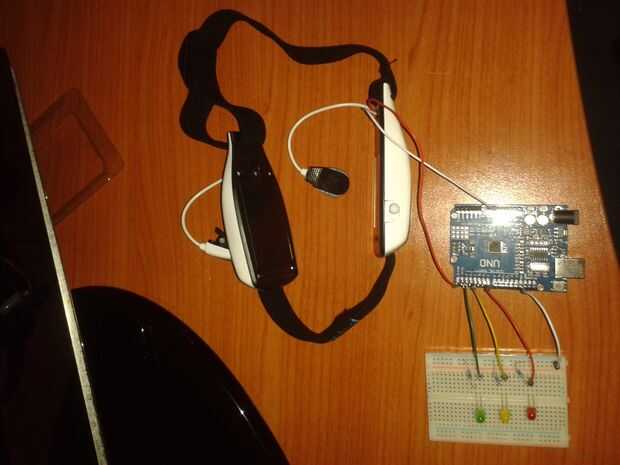

Después de esto, tienes que conectar el cable de tierra del MindFlex a la tierra del Arduino, y la "T" cable a arduino 0 pin (RX).
Ahora tienes que cargar el código (quitar el cable conectado a la RX pin primero y vuelva a conectarlo después de que el código es cargado, porque el IDE de Arduino puede mostrar un error).
